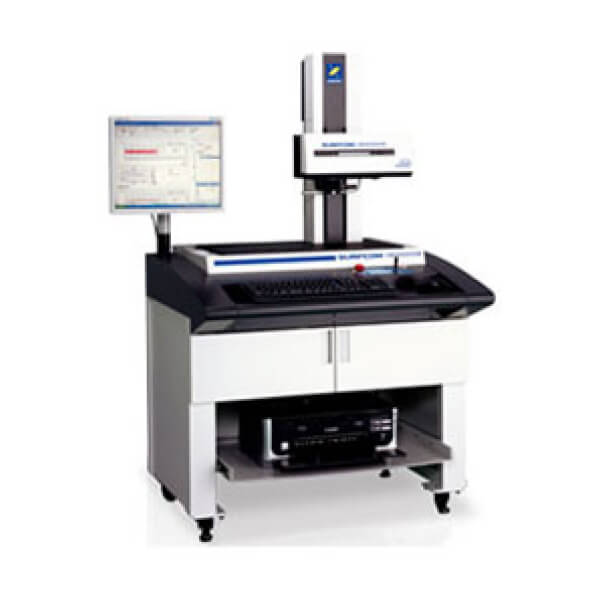

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ nhám - biên dạng / Thiết bị đo kết cấu bề mặt SURFCOM 1500DX3/SD3
Liên hệ
Mã sản phẩm:
1500DX3.SD3
Hãng sản xuất:
Ngành ứng dụng:
Đang cập nhật...
| Mã đặt hàng | SURFCOM 1500DX3/SD3 | |||||||||
| -12 | -13 | -14 | -15 | -22 | -23 | -24 | -25 | |||
| Dải đo | Trục Z (Dọc) | 1000 μm | ||||||||
| Trục X (Ngang) | 100 mm | 200 mm | ||||||||
| Độ chính xác | Độ phân giải bộ cảm biến | Dải 0.02 μm/1000 μm đến dải 0.0001 μm/6.4 μm | ||||||||
| Độ phân giải trục X | 0.04 μm hoặc 32000 điểm (300000 điểm thu nhận dữ liệu) | |||||||||
| Độ chính xác độ thẳng | (0.05 + L/1000) μm (L: chiều dài đo được bằng mm) | |||||||||
| Phương pháp cảm biến | Trục Z (Dọc) | Điện cảm vi sai | ||||||||
| Trục X (Ngang) | Thang đo tuyến tính | |||||||||
| Tốc độ | Tốc độ lên/xuống của trục (Trục Z) | 10 mm/s | ||||||||
| Tốc độ đo (Trục X) | 0.03 mm/s đến 20 mm/s | |||||||||
| Tốc độ di chuyển | Tối đa 60 mm/s | |||||||||
| Bộ cảm biến | Đầu đo, lực đo | Có thể thay thế, 0.75 mN | ||||||||
| Bán kính đầu đo (chất liệu đầu đo) | 2 μmR (kim cương hình nón 60°), một mảnh được trang bị theo tiêu chuẩn | |||||||||
| Phạm vi hoạt động | Theo dõi hành trình trình điều khiển | 100 mm | 200 mm | |||||||
| Bước lên/xuống trục | 250 mm | 450 mm | 650mm | 250 mm | 450 mm | 650 mm | ||||
| Bàn đá granit | Kích thước | 600 x 317 mm | 1000 x 450 mm | 600 x 317 mm | 1000 x 450 mm | |||||
| Tải trọng cho phép | 38 kg | 29 kg | 94 kg | 85 kg | 32 kg | 23 kg | 88 kg | 79 kg | ||
| Khác | Kích thước cài đặt | Rộng | 1250 mm | 1650 mm | 1250 mm | 1650 mm | ||||
| Sâu | 800 mm | 900 mm | 800 mm | 900 mm | ||||||
| Cao | 1480 mm | 1680 mm | 1880 mm | 1480 mm | 1680 mm | 1880 mm | ||||
| Khối lượng | 225 kg | 235 kg | 420 kg | 430 kg | 230 kg | 240 kg | 425 kg | 435 kg | ||
| Nguồn cấp, tần số, tiêu thụ | AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 670 VA | |||||||||
