Máy Kiểm Tra Khuyết Tật – Phát Hiện Khuyết Tật Ẩn Bên Trong Vật Liệu

Một vết nứt mỏi bên trong trục truyền lực, một lỗ rỗ khí trong mối hàn áp lực hay sự tách lớp trong tấm composite – những khuyết tật này hoàn toàn không nhìn thấy từ bên ngoài nhưng có thể gây hỏng hóc nghiêm trọng khi chịu tải. Máy kiểm tra khuyết tật (flaw detector) sử dụng sóng siêu âm, dòng điện xoáy hoặc bức xạ X-quang để “nhìn xuyên” vật liệu và phát hiện bất liên tục bên trong – nguyên lý cốt lõi của kiểm tra không phá hủy (NDT).

Phân Loại Máy Kiểm Tra Khuyết Tật

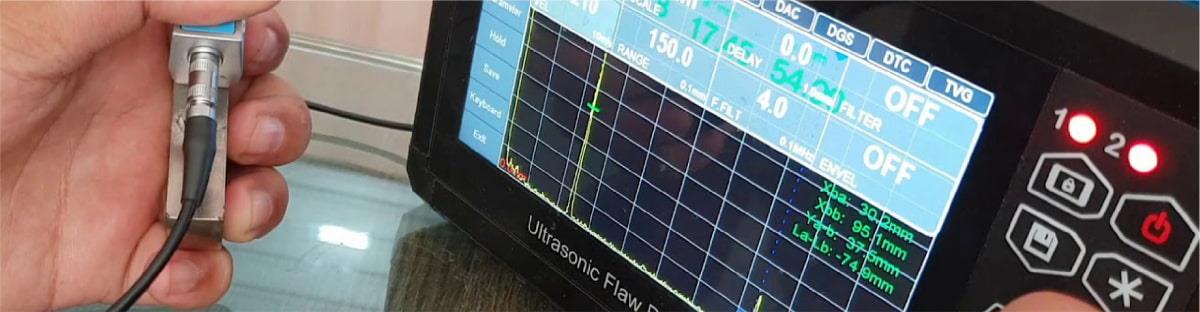

1. Nhóm Thiết bị Kiểm tra Siêu âm (Ultrasonic Testing – UT)

Đây là nhóm chiếm tỷ trọng lớn nhất trong ảnh, sử dụng sóng âm tần số cao để phát hiện các khuyết tật ẩn sâu bên trong vật liệu (vết nứt, rỗ khí, tách lớp).

• Máy dò khuyết tật siêu âm (Main Units):

Dòng xách tay/đeo người: Hoyamo CTS-1002PLUS, CTS-1010, CTS-1020; Insize UFD-T190, UFD-T680; Novotest UD2301, UD3701.

Máy dò khuyết tật bằng phương pháp siêu âm Hoyamo CTS-1002PLUS

Máy dò khuyết tật bằng phương pháp siêu âm Novotest UD2301

Dòng cao cấp/Phân tích 3D (Phased Array): Hoyamo CTS-PA22T1, CTS-PA322T, CTS-PA22B.

Máy dò khuyết tật 3D bằng phương pháp siêu âm Hoyamo CTS-PA22T1

• Hệ thống đầu dò siêu âm (Probes/Transducers) – Thương hiệu SONOTEC:

Đầu dò thẳng (Straight): SONOSCAN PL1/PL2/PL4 (biến dạng đơn).

Đầu dò siêu âm đơn SONOTEC SONOSCANPL1EN1

Đầu dò góc (Angle): SONOSCAN WL/WM/WS/W (dùng kiểm tra mối hàn).

Đầu dò siêu âm góc SONOTEC SONOSCANWL60-2EN

Đầu dò nhúng (Immersion): SONOSCAN IK (kiểm tra trong môi trường chất lỏng).

Đầu dò siêu âm nhúng SONOTEC SONOSCANIK-10-6EN

Thiết bị bổ trợ siêu âm: Bộ tiền khuếch đại Hoyamo CTS-8682 (A/B/C/D), máy thu sóng siêu âm CTS-8077PR.

Máy thu sóng siêu âm Hoyamo CTS-8077PR

2. Nhóm Thiết bị Kiểm tra Hạt từ (Magnetic Particle Inspection – MPI)

Chuyên dùng để phát hiện các vết nứt bề mặt và cận bề mặt trên các vật liệu nhiễm từ (sắt, thép).

• Gông từ (Magnetic Yokes): Hoyamo dòng MPI (MPI-1203, MPI-1206UV, MPI-1702, MPI-22012, MPI-A2202).

Máy dò khuyết tật bằng phương pháp từ trường Hoyamo MPI-1702

• Nam châm vĩnh cửu: Hoyamo MPI-200.

Nam châm vĩnh cửu dò khuyết tật Hoyamo MPI-200

• Đèn UV bổ trợ: Hoyamo UV-226H, UV-228H (dùng để quan sát hạt từ huỳnh quang trong bóng tối).

Đèn UV để phát hiện khuyết tật Hoyamo UV-228H

3. Nhóm Kiểm tra X-Ray & Chụp cắt lớp (Radiographic Testing – RT)

Công nghệ xuyên thấu mạnh nhất, cho phép nhìn rõ cấu trúc 3D bên trong các chi tiết phức tạp hoặc bo mạch điện tử.

• Sản phẩm tiêu biểu: Nikon XT V 130C, Nikon XT V 160.

Máy kiểm tra thành phần điện tử X-ray Nikon XT V 130C

4. Nhóm Thiết bị Kiểm tra Dòng điện xoáy (Eddy Current Testing – ET)

Dùng để phát hiện vết nứt bề mặt và đo độ dày lớp phủ trên vật liệu dẫn điện mà không cần tiếp xúc trực tiếp.

• Sản phẩm tiêu biểu: Hoyamo CTS-608.

Máy dò khuyết tật bằng phương pháp dòng điện xoáy Hoyamo CTS-608

5. Nhóm Kiểm tra & Đo lường Dao cụ (Tool Inspection) – Thương hiệu ZOLLER

Nhóm thiết bị ngách chuyên dụng để kiểm tra độ hoàn thiện và khuyết tật trên các loại dụng cụ cắt gọt trong cơ khí chính xác.

• Sản phẩm: ZOLLER pomSkpGo (nhỏ gọn), pomBasic, pomBasicMicro, myFocus (hoàn thiện bề mặt), 3dCheck (quét 3D tự động).

Máy đo dao cụ nhỏ gọn ZOLLER pomSkpGo

6. Nhóm Thiết bị Kiểm tra Rò rỉ & Âm thanh (Acoustic/Leak Testing)

Sử dụng công nghệ cảm biến âm thanh để phát hiện rò rỉ khí hoặc các lỗi vận hành máy móc qua tiếng ồn.

• Sản phẩm: SONOTEC SONAPHONE, SONAPHONE Pocket, SONAPHONE_T (kiểm tra độ kín), Camera âm thanh SONOSCREEN.

Thiết bị siêu âm rò rỉ khí SONOTEC SONAPHONEPocket

Ứng Dụng Máy Kiểm Tra Khuyết Tật

Kiểm tra mối hàn kết cấu và áp lực: Xác nhận chất lượng mối hàn theo ASME VIII (bình áp lực), AWS D1.1 (kết cấu thép), API 1104 (đường ống). Phát hiện thiếu ngấu, cháy chân, nứt nóng và rỗ khí – căn cứ để chấp nhận hoặc sửa chữa.

Kiểm tra in-service và bảo dưỡng: Phát hiện nứt mỏi trong trục, bánh răng và kết cấu chịu tải động sau thời gian vận hành. Theo dõi sự phát triển của khuyết tật đã biết để đưa ra quyết định run/repair/replace.

Kiểm tra thép đúc và rèn: Phát hiện lỗ co rút, rỗ khí và tạp chất phi kim trong đúc áp lực và đúc trọng lực. Kiểm tra tách lớp trong thép tấm cán.

Kiểm tra đường ống dầu khí: Theo tiêu chuẩn API 5L, kiểm tra khuyết tật trong ống dẫn trước khi lắp đặt. Kiểm tra in-service bằng ILI (In-Line Inspection) tool trên đường ống đang vận hành.

Hàng không vũ trụ: Kiểm tra thân máy bay composite, cánh và kết cấu bằng phased array UT và TOFD. Tuân thủ NADCAP và quy định FAA/EASA.

Tiêu Chí Lựa Chọn

Phương pháp NDT phù hợp: Khuyết tật bề mặt: MPI hoặc PT (Liquid Penetrant). Khuyết tật bên trong kim loại: UT hoặc RT (X-quang). Ống nhiệt trao đổi: eddy current. Composite: UT hoặc infrared thermography.

Conventional UT vs Phased Array: PAUT đắt hơn nhưng nhanh hơn, hình ảnh trực quan và định kích thước chính xác hơn. Với dự án lớn và yêu cầu cao, PAUT thu hồi vốn nhanh qua tiết kiệm thời gian.

Tính di động và kết nối: Kiểm tra ngoài hiện trường: cần máy nhỏ gọn, pin lâu, chống nước IP65+. Phòng lab cố định: ưu tiên màn hình lớn và kết nối máy tính.

Phần mềm phân tích và báo cáo: Phần mềm chuyên nghiệp giúp phân tích A/B/C-scan, xuất báo cáo PDF tự động và lưu trữ dữ liệu theo hồ sơ thiết bị.

Thương Hiệu Tại Tecostore

Nikon (Nhật Bản): Đỉnh cao trong công nghệ kiểm tra khuyết tật bằng tia X và chụp cắt lớp vi tính (X-ray & CT Scan). Các hệ thống của Nikon cho phép xuyên thấu các cấu trúc phức tạp như bo mạch điện tử đa lớp, chi tiết đúc động cơ hoặc vật liệu composite để phát hiện các lỗ rỗng, vết nứt siêu nhỏ ở mức micron với độ chi tiết hình ảnh 3D tuyệt đối, là lựa chọn số 1 cho R&D và kiểm định chất lượng cao cấp.

SONOTEC (Đức): Chuyên gia hàng đầu về giải pháp kiểm tra khuyết tật bằng sóng siêu âm (Ultrasonic Testing). Thiết bị của SONOTEC nổi tiếng với khả năng phát hiện sớm các vết nứt, bọt khí hoặc sự không đồng nhất bên trong vật liệu kim loại và nhựa cứng. Công nghệ đầu dò chính xác cao của hãng giúp kỹ thuật viên chẩn đoán chính xác tình trạng ẩn sâu trong các mối hàn và kết cấu hạ tầng công nghiệp nặng.

Novotest (Ukraine): Thương hiệu mạnh về các thiết bị thử nghiệm không phá hủy cầm tay, tối ưu cho điều kiện hiện trường khắc nghiệt. Novotest cung cấp giải pháp đa dạng từ máy dò khuyết tật siêu âm đến thiết bị kiểm tra hạt từ (MPI) và dòng điện xoáy (ECT). Sản phẩm của hãng được ưa chuộng nhờ kết cấu vỏ chống va đập, giao diện trực quan và khả năng hoạt động ổn định trong các môi trường như đóng tàu, dầu khí và xây dựng thép.

ZOLLER (Đức): Dẫn đầu trong lĩnh vực kiểm tra khuyết tật và đo lường dụng cụ cắt gọt chuyên sâu. ZOLLER không tập trung vào vật liệu thô mà đi sâu vào việc phát hiện các vết sứt mẻ, độ mòn và sai lệch cấu trúc trên bề mặt các loại dao phay, mũi khoan. Hệ thống camera và phần mềm phân tích của ZOLLER đảm bảo mọi dụng cụ gia công đều đạt trạng thái hoàn hảo trước khi đi vào dây chuyền sản xuất chính xác.

Insize (Áo – Trung Quốc): Giải pháp kiểm tra khuyết tật toàn diện với danh mục sản phẩm phong phú và chi phí đầu tư hiệu quả. Insize cung cấp từ các loại hóa chất thẩm thấu (PT) đơn giản đến các máy dò siêu âm hiện đại và máy đo độ cứng bề mặt. Đây là lựa chọn linh hoạt cho các xưởng cơ khí và phòng QC cần đáp ứng các tiêu chuẩn kiểm tra cơ bản đến trung bình với độ tin cậy cao.

Hoyamo (Trung Quốc): Thương hiệu đột phá trong lĩnh vực kiểm tra khuyết tật bằng hình ảnh nội soi và kỹ thuật số (Visual Inspection). Hoyamo tập trung vào các dòng camera nội soi công nghiệp có khả năng uốn lượn 360° để phát hiện các vết nứt, ăn mòn hoặc vật thể lạ bên trong đường ống và khoang máy kín. Công nghệ xử lý hình ảnh của hãng giúp biến những vị trí khuất tầm mắt thành dữ liệu chẩn đoán sắc nét và trực quan.

Tại Sao Mua Máy Kiểm Tra Khuyết Tật Tại Tecostore?

• Tư vấn phương pháp NDT: Giúp khách hàng chọn đúng phương pháp và thiết bị theo tiêu chuẩn áp dụng
• Đào tạo vận hành: Hỗ trợ đào tạo Level I NDT theo ASNT SNT-TC-1A
• Hiệu chuẩn thiết bị: Cung cấp dịch vụ hiệu chuẩn và bảo dưỡng máy NDT tại Việt Nam
• Mẫu chuẩn kiểm tra: Cung cấp reference block, calibration block và test pieces chính hãng

Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật viên NDT có kinh nghiệm hỗ trợ giải quyết vấn đề kỹ thuật thực tế
