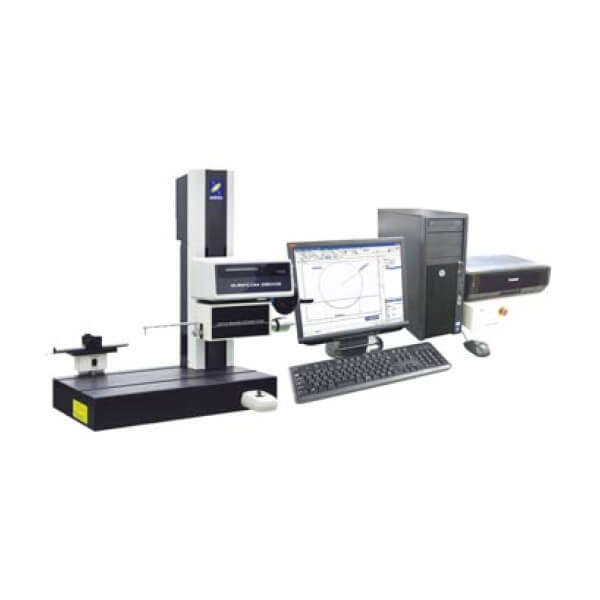

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ nhám - biên dạng / Thiết bị đo kết cấu bề mặt kết hợp biên dạng SURFCOM 2800G
Liên hệ
Mã đặt hàng | SURFCOM 2800G | ||||||||||
-12 | -13 | -14 | -15 | -22 | -23 | -24 | -25 | ||||
Dải đo | Trục Z (Dọc) | 50 mm | |||||||||
Trục X (Ngang) | 100 mm | 200 mm | |||||||||
Độ chính xác | Độ nhám | Dải đo | Dải 800 μm đến dải 25 μm (dải 6.4 μm) | ||||||||
Độ phân giải | 0.02 μm đến 0.0004 μm (0.0001 μm) | ||||||||||
Đường viền | Độ chính xác trục Z (Dọc) | ±(0.8+{2H}/100) μm (H: chiều cao đo được bằng mm) | |||||||||
Độ phân giải | 0.025 μm/toàn dải | ||||||||||
Chung | Độ chính xác trục X (Ngang) | ±(1 + 2L/100) μm (L: chiều dài đo được bằng mm) | |||||||||
Độ phân giải | 0.04 μm | ||||||||||
Trình điều khiển theo dõi | Độ chính xác độ thẳng | Độ nhám | 0.05 + 1.5L/1000 μm (L: chiều dài đo được bằng mm) | ||||||||
Đường viền | 1 μm/100 mm | 2 μm/200 mm | |||||||||
Phương pháp cảm biến | Thang đo sọc gợn sóng Moire | Thang đo tuyến tính | |||||||||
Tốc độ đo | 0.03, 0.06, 0.15, 0.3, 0.6, 1.5, 3, 6 mm/s (8 tốc độ) | ||||||||||
Tốc độ lên/xuống của trục (Trục Z) | - | 10 mm/s (3 mm/s) | - | 10 mm/s (3 mm/s) | |||||||
Bộ cảm biến | Phương pháp cảm biến | Độ nhám | Đầu dò vi sai | ||||||||
Đường viền | Thang đo nhiễu xạ quang học laser | ||||||||||
Đo độ nhám | Đầu đo, lực đo | Có thể thay thế, 0.75 mN | |||||||||
Bán kính đầu đo (chất liệu đầu đo) | Độ nhám: 2 μmR (kim cương hình nón 60°) Độ gợn sóng: 800 μmR (đầu bi ruby) Mỗi đầu đo được trang bị theo tiêu chuẩn | ||||||||||
Đo đường viền | Đầu đo, lực đo, chức năng | Có thể thay thế, 10mN đến 30 mN hoặc thấp hơn, và giảm bớt bước (ngắn đi) | |||||||||
Bán kính đầu đo (chất liệu đầu đo) | 25 μmR (cacbua hình nón 24°), hai mảnh được trang bị theo tiêu chuẩn | ||||||||||
Phương hướng đo, vị trí | Các hướng kéo/đẩy và lên/xuống, góc tối đa: 77° | ||||||||||
Phạm vi hoạt động | Bước trình điêu khiển theo dõi | 100 mm | 200 mm | ||||||||
Bước lên/xuống trục | 250 mm | 450 mm | 250 mm | 450 mm | |||||||
Bàn đá granit | Kích thước | 600 x 317 mm | 1000 x 450 mm | 600 x 317 mm | 1000 x 450 mm | ||||||
Tải trọng cho phép | Sử dụng bàn chống rung để bàn (E-VS-S57B/S58B) | 40 kg | 34 kg | 25 kg | - | 34 kg | 28 kg | 19 kg | - | ||
Sử dụng bàn chống rung để bàn kích thước lớn (E-VS-S45A) | 50 kg | 40 kg | 30 kg | 90 kg | 50 kg | 40 kg | 30 kg | 84 kg | |||
Sử dụng bàn chống rung (E-VS-R16B) | 50 kg | 40 kg | 30 kg | 40 kg | 50 kg | 40 kg | 30 kg | 34 kg | |||
Sử dụng bàn chống rung (E-VS-R21B) | 50 kg | 40 kg | 30 kg | 100 kg | 50 kg | 40 kg | 30 kg | 100 kg | |||
Khác | Kích thước cài đặt | Rộng | 2000 mm | 2300 mm | 2000 mm | 2300 mm | |||||
Sâu | 1000 mm | ||||||||||
Cao | 1700 mm | 1900 mm | 1700 mm | 1900 mm | |||||||
Khối lượng | 120 kg | 125 kg | 135 kg | 240 kg | 125 kg | 135 kg | 140 kg | 245 kg | |||
Nguồn cấp, tần số, tiêu thụ | AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 710 VA | ||||||||||
