Đồng Hồ Đo Tần Số: Từ Lưới Điện Đến Tín Hiệu Cao Tần

Tần số là thông số quan trọng của tín hiệu điện và điện tử. Lưới điện quốc gia chuẩn 50Hz; tần số lệch khỏi giá trị này báo hiệu sự cố nguồn điện. Tín hiệu điều khiển PLC hoạt động ở kHz; tần số xung encoder đo tốc độ motor; tần số sóng mang RF đạt MHz đến GHz. Mỗi ứng dụng cần dải đo tần số khác nhau.

Đồng hồ đo tần số (frequency meter, frequency counter) là thiết bị đo số chu kỳ tín hiệu trong một giây (Hz), cực kỳ chính xác (±1 ppm đến ±10 ppm với chuẩn nội) và có thể đo từ dưới 1 Hz đến hàng trăm MHz hoặc GHz tùy loại.

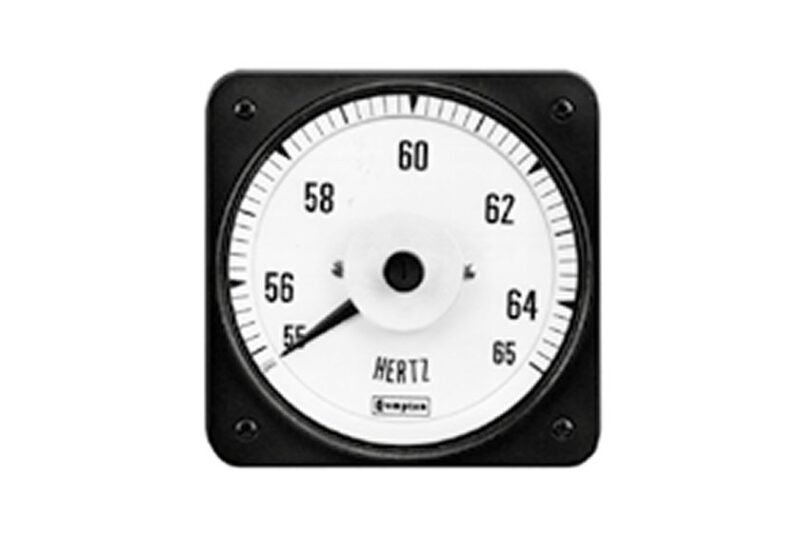

Đồng hồ analog đo tần số có chống sốc kiểu ANSI Crompton Instruments 078-41LJ

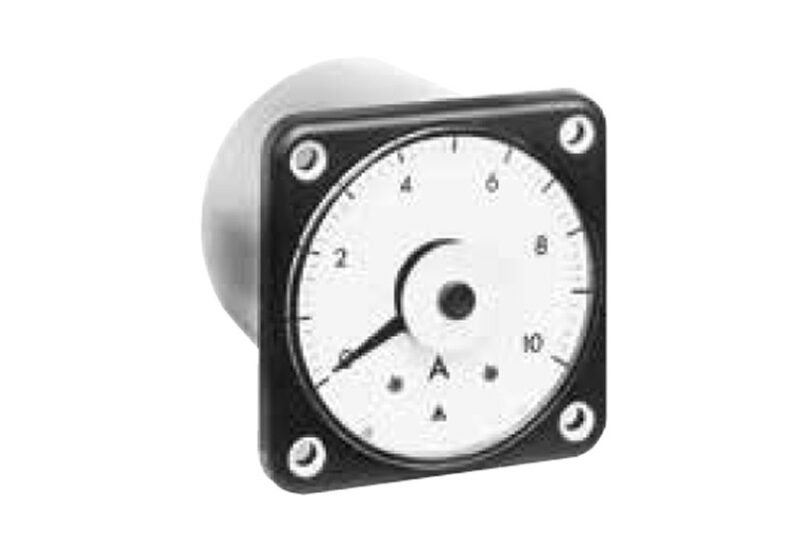

Đồng hồ analog đo tần số thang đo 240° Crompton Instruments 083-41S

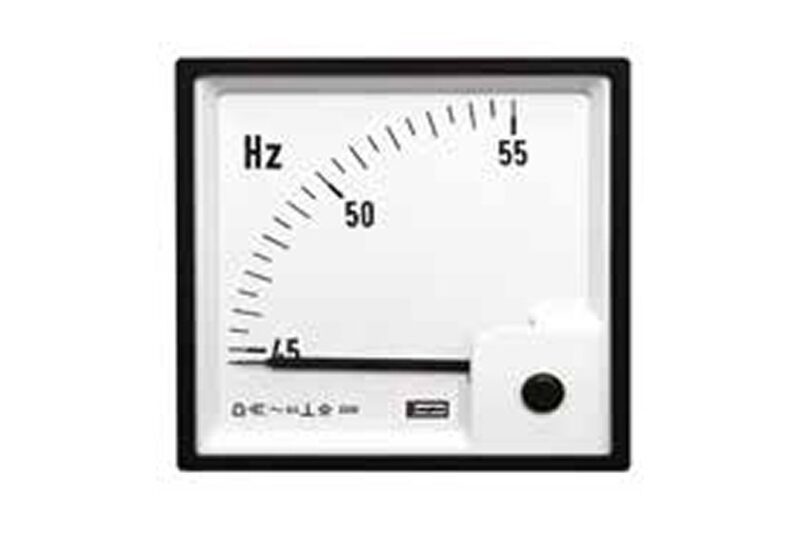

Đồng hồ đo tần số thang đo ngắn kiểu DIN Crompton Instruments E242-41S

Phân Loại Thiết Bị Đo Tần Số

1. Chức năng đo tần số tích hợp trong DMM / Clamp Meter

Hầu hết DMM và clamp meter hiện đại có chức năng đo tần số (thường ký hiệu Hz trên mặt số). Dải đo thường 10Hz – 100kHz, đủ để đo tần số điện lưới (50Hz) và kiểm tra tín hiệu điều khiển tần số thấp. Độ chính xác 0,1-0,5%.

2. Frequency Counter độc lập (Bộ đếm tần số)

Thiết bị chuyên dụng đo tần số với độ chính xác cao hơn nhiều. Dải đo từ 0,1 Hz đến 150 MHz, 300 MHz hoặc hơn. Dùng chuẩn thạch anh nội (TCXO hoặc OCXO) với sai số ±1 ppm đến ±0,1 ppm. Có thể đo thêm chu kỳ (period), duty cycle, time interval, pulse width.

3. Frequency Counter tốc độ cao / RF

Đo tần số đến 3 GHz, 6 GHz, 20 GHz. Dùng trong kiểm tra bộ dao động RF, máy phát tín hiệu, thiết bị viễn thông. Keysight (Agilent), Rigol FC1100 và Pendulum CNT-104S là các model phổ biến trong phân khúc này.

4. Power Analyzer / Power Quality Meter

Đo tần số điện lưới cùng với điện áp, dòng điện, công suất, hệ số công suất và sóng hài. Dùng cho kiểm toán năng lượng và phân tích chất lượng điện. Hioki PQ3198, Fluke 435 là các model hàng đầu.

5. Đồng hồ đo tần số gắn panel

Lắp cố định trong tủ điện để hiển thị tần số lưới liên tục. Kết nối Modbus RTU cho hệ thống giám sát từ xa.

Ứng Dụng Đo Tần Số Trong Thực Tế

Kiểm tra chất lượng điện lưới

Tần số lưới điện chuẩn 50Hz ±0,2Hz theo TCVN và EN 50160. Tần số lệch khỏi giải này gây sai số đồng hồ điện cơ học, ảnh hưởng tốc độ motor không có biến tần, và có thể báo hiệu sự cố hệ thống điện. Kỹ sư điện dùng power quality meter ghi lại tần số liên tục 24-48 giờ để đánh giá chất lượng điện lưới.

Kiểm tra và cài đặt biến tần (VFD)

Biến tần tạo ra điện áp AC tần số thay đổi để điều chỉnh tốc độ motor. Kỹ thuật viên đo tần số đầu ra biến tần để xác nhận tần số cài đặt thực tế và tần số đo được khớp nhau. Clamp meter True RMS có chức năng đo tần số là công cụ phổ biến cho việc này.

Bảo trì và chẩn đoán motor

Tần số dòng điện motor phản ánh tốc độ quay và tải. Phân tích tần số dòng motor (Motor Current Signature Analysis – MCSA) phát hiện hỏng hóc cơ học (lệch trục, hỏng vòng bi) thông qua các sóng hài tần số đặc trưng trong phổ dòng điện.

Điện tử và viễn thông

Đo tần số dao động thạch anh (crystal oscillator), tần số bộ dao động nội (VCO, PLL), xác nhận tần số sóng mang phát từ máy phát. Kiểm tra tần số xung clock trong mạch kỹ thuật số. Phòng R&D điện tử dùng frequency counter đo chính xác tần số các linh kiện mới.

Điều khiển và tự động hóa

Encoder gắn trên motor phát xung tần số tỉ lệ với tốc độ quay. Đo tần số xung encoder là cách đo gián tiếp tốc độ motor. PLC đọc tần số encoder qua module high-speed counter; kỹ sư dùng frequency meter kiểm tra tín hiệu encoder khi gỡ lỗi hệ thống.

Kiểm tra thiết bị y tế

Máy điện tim (ECG), máy siêu âm, máy phát xung điều trị, máy tán sỏi, thiết bị điện phẫu thuật đều hoạt động ở tần số xác định cần kiểm tra định kỳ. Kỹ thuật viên y tế dùng frequency meter và oscilloscope để xác nhận tần số hoạt động đúng tiêu chuẩn IEC 60601.

Tiêu Chí Lựa Chọn Đồng Hồ Đo Tần Số

1. Dải tần số cần đo

Lưới điện: 10-100 Hz, DMM thông thường đủ. Tín hiệu điều khiển: 1 Hz – 100 kHz, cần frequency counter cơ bản. Tín hiệu RF: MHz – GHz, cần RF frequency counter chuyên dụng.

2. Độ chính xác và ổn định chuẩn nội

TCXO (Temperature Compensated Crystal Oscillator): ±1-2 ppm, đủ cho hầu hết ứng dụng công nghiệp. OCXO (Oven Controlled Crystal Oscillator): ±0,01-0,1 ppm, dùng cho hiệu chuẩn và R&D.

3. Độ nhạy và tín hiệu vào

Độ nhạy (sensitivity) của đầu vào quyết định mức tín hiệu tối thiểu thiết bị có thể đo được. Tín hiệu logic TTL cần độ nhạy <1V. Tín hiệu RF yếu cần độ nhạy -30 dBm đến -50 dBm.

4. Chức năng bổ sung

Đo chu kỳ (period measurement), đo duty cycle, đo time interval, đo pha (phase measurement) cho ứng dụng phức tạp hơn.

Đối Tượng Khách Hàng Phù Hợp

Kỹ sư điện và bảo trì nhà máy; phòng thí nghiệm điện tử và R&D viễn thông; kỹ thuật viên bảo dưỡng thiết bị y tế; kỹ sư tự động hóa và điều khiển động cơ; đơn vị kiểm tra và hiệu chuẩn thiết bị đo lường.

Thương Hiệu Và Lý Do Mua Tại Tecostore.vn

• TE-Crompton Instruments (Anh Quốc): Chuyên cung cấp các dòng đồng hồ đo tần số với độ chính xác cao, thiết kế đồng bộ cơ khí theo chuẩn DIN và ANSI để dễ dàng tích hợp vào các hệ thống tủ bảng điện hiện hữu. Sản phẩm sở hữu cơ cấu đo lường nhạy bén, khả năng chống nhiễu vượt trội nhằm giám sát dải tần số liên tục (thường từ 45Hz đến 65Hz), đóng vai trò là chốt chặn thiết yếu giúp kỹ sư kiểm soát chặt chẽ chất lượng điện năng từ lưới điện hoặc máy phát, ngăn ngừa tối đa rủi ro sụt giảm hiệu suất cho toàn bộ dây chuyền công nghiệp.

Tecostore tư vấn lựa chọn đúng thiết bị giữa chức năng đo tần số đơn giản trên DMM và frequency counter chuyên dụng. Hàng chính hãng, hỗ trợ hiệu chuẩn ISO 17025, phụ kiện đầy đủ.
