Đồng Hồ Đo Điện Áp: Thiết Bị Kiểm Tra Điện Cơ Bản Và Không Thể Thiếu

Điện áp là thông số cơ bản nhất trong mọi hệ thống điện. Từ kiểm tra nguồn điện dân dụng 220V đến đo điện áp bus DC trong hệ thống năng lượng mặt trời, từ kiểm tra pin lithium đến phân tích điện áp trong panel điều khiển công nghiệp, đồng hồ đo điện áp (voltmeter) là thiết bị xuất phát điểm của mọi công việc điện.

Đồng hồ đo điện áp hiện đại không chỉ đo điện áp đơn thuần mà thường tích hợp đa chức năng: đo điện trở, đo dòng điện, đo tần số, đo điện dung, kiểm tra thông mạch, kiểm tra diode. Điều này giúp kỹ thuật viên điện chỉ cần một thiết bị để thực hiện hầu hết các phép đo cơ bản trong bảo trì, sửa chữa và lắp đặt điện.

Phân Loại Đồng Hồ Đo Điện Áp

1. Đồng hồ vạn năng kỹ thuật số (Digital Multimeter – DMM)

Là dạng phổ biến nhất, tích hợp đo điện áp AC/DC, dòng điện, điện trở và nhiều thông số khác trong một thiết bị cầm tay. Màn hình LCD hiển thị số rõ ràng, độ chính xác 0,5-3% tùy dòng sản phẩm.

2. Đồng hồ đo điện áp chuyên dụng (Dedicated Voltmeter)

Chỉ đo điện áp, không có các chức năng phụ. Màn hình rộng, phân giải cao, dùng trong panel điều khiển để hiển thị điện áp liên tục. Có dạng đứng (benchtop) và dạng gắn panel (panel meter).

3. Clamp meter (kết hợp đo điện áp và dòng điện không tiếp xúc)

Đo điện áp tiếp xúc và đo dòng điện qua cảm biến kẹp (clamp) không cần cắt mạch. Rất phổ biến trong bảo trì điện công nghiệp và xây dựng. Hioki và Kyoritsu là hai thương hiệu hàng đầu về clamp meter tại Việt Nam.

4. Máy hiện sóng (Oscilloscope)

Đo điện áp theo thời gian, hiển thị dạng sóng, phân tích tần số và phase. Dùng trong R&D điện tử, kiểm tra tín hiệu analog và digital, gỡ lỗi mạch điện. Đây là cấp độ đo điện áp nâng cao nhất.

5. Thiết bị đo điện áp gắn ray DIN (DIN rail voltmeter)

Gắn trong tủ điện trên ray DIN chuẩn, hiển thị điện áp liên tục cho vận hành viên. Kết nối với hệ thống SCADA qua Modbus RTU/TCP. Dùng trong nhà máy và trạm điện.

Một số loại đồng hồ đo điện áp

Đồng hồ analog đo điện áp AC chỉnh lưu thang đo 240° Crompton Instruments 078-05W

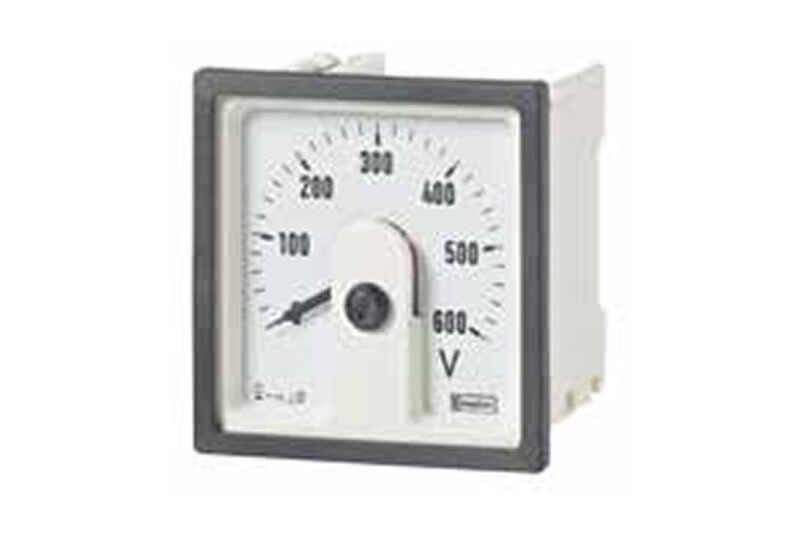

Đồng hồ analog đo điện áp AC chỉnh lưu thang đo dài kiểu DIN Crompton Instruments E242-05W

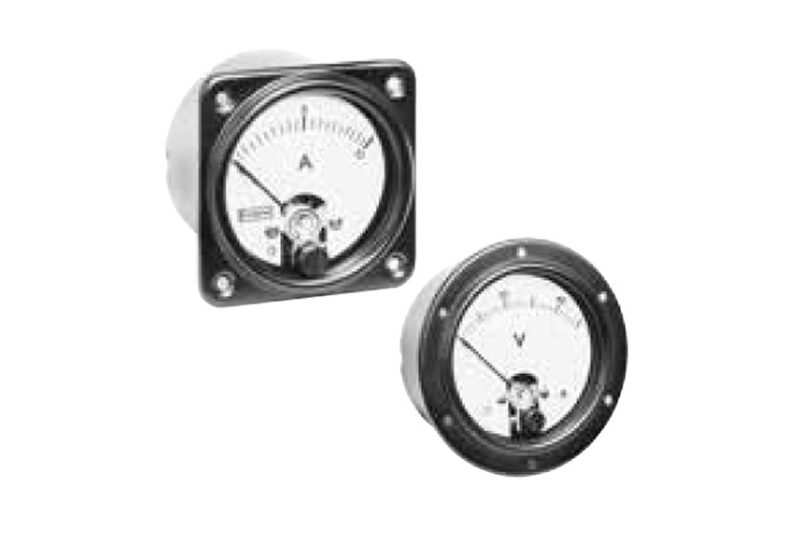

Đồng hồ analog đo điện áp AC chỉnh lưu thang đo 90° Crompton Instruments

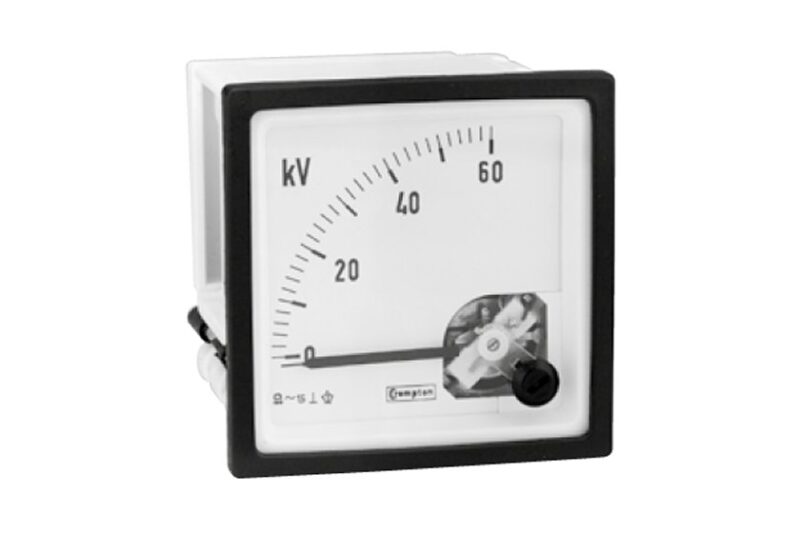

Đồng hồ analog đo điện áp AC chỉnh lưu thang đo ngắn kiểu DIN Crompton Instruments E242-89W

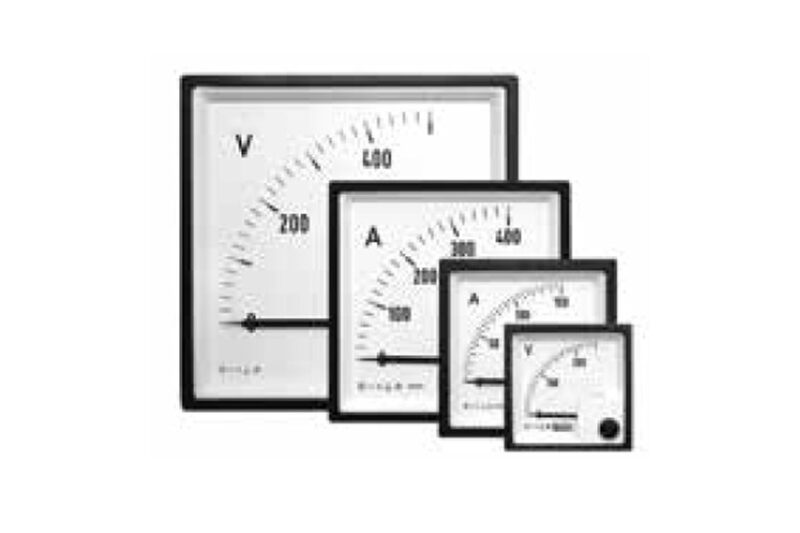

Đồng hồ analog đo điện áp AC moving iron thang đo ngắn kiểu DIN Crompton Instruments E242-75V

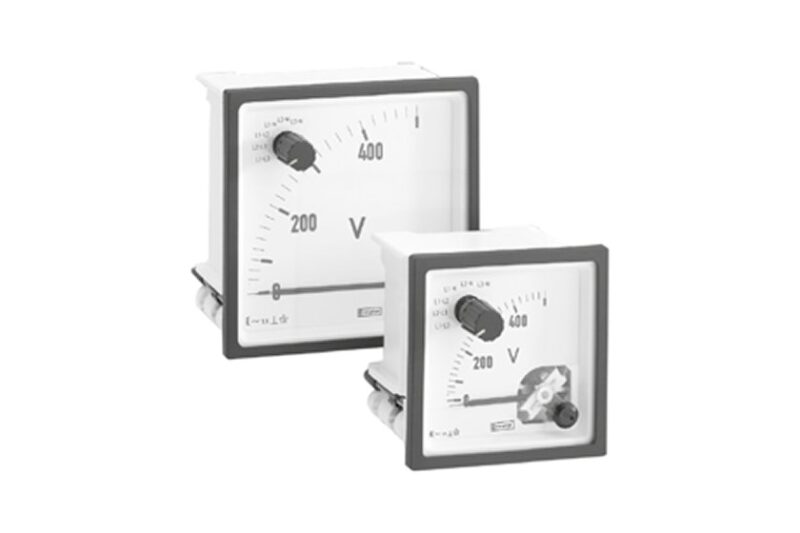

Đồng hồ analog đo điện áp AC thang đo ngắn kiểu DIN có núm điều chỉnh Crompton Instruments E243-02Q

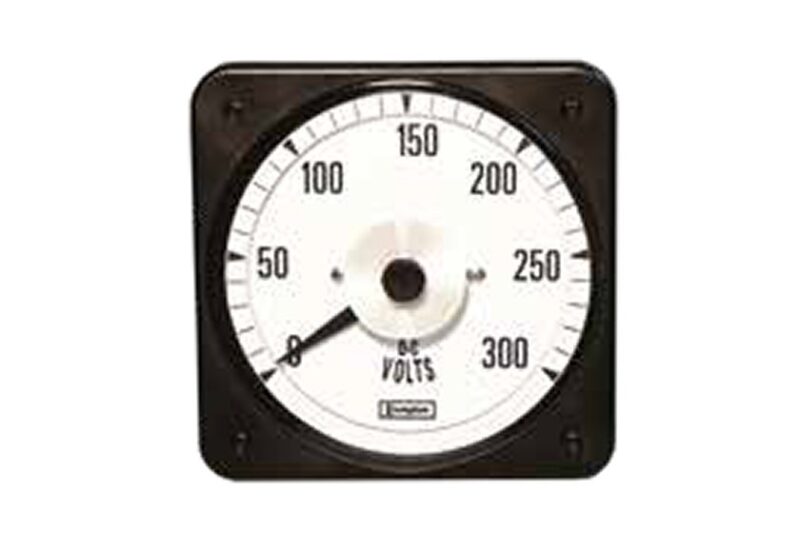

Đồng hồ analog đo điện áp DC có chống sốc kiểu ANSI Crompton Instruments 078-05VJ

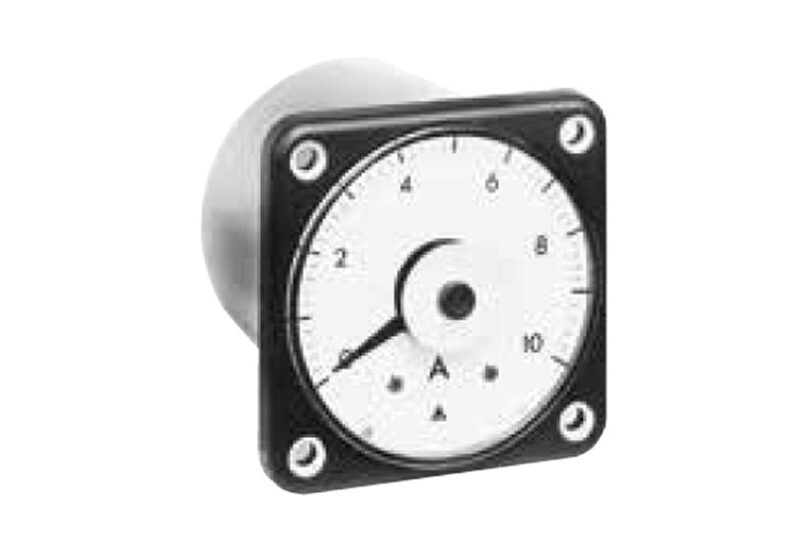

Đồng hồ analog đo điện áp DC thang đo 240° Crompton Instruments 078-05V

Đồng hồ analog đo điện áp DC thang đo 90° Crompton Instruments

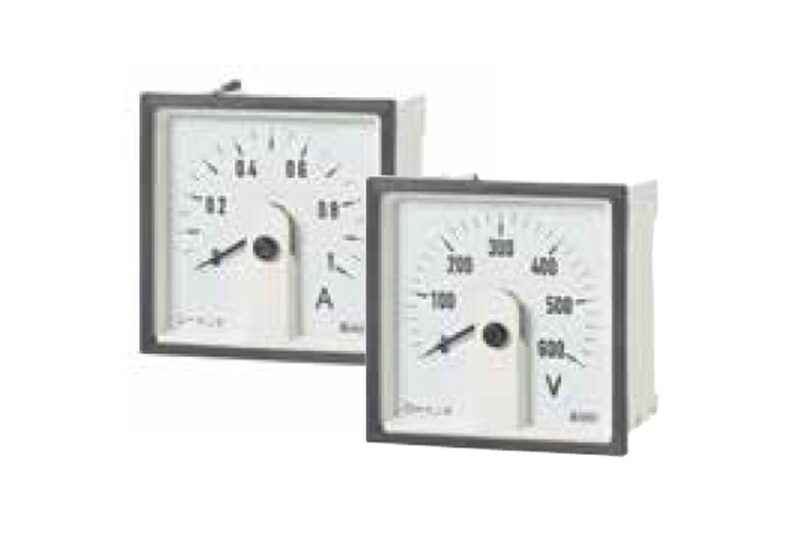

Đồng hồ analog đo điện áp DC thang đo đài kiểu DIN Crompton Instruments E242-05V

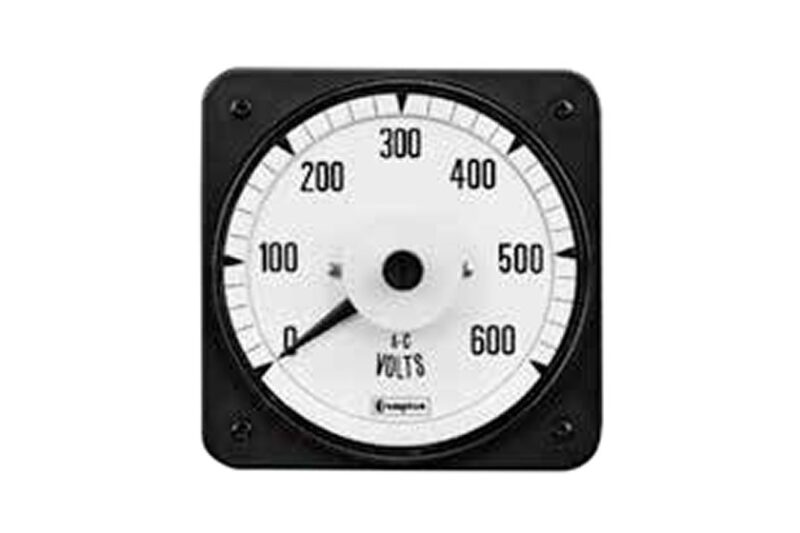

Đồng hồ analog RMS đo điện áp AC có chống sốc kiểu ANSI Crompton Instruments 078-05GJ

Ứng Dụng Thực Tế Của Đồng Hồ Đo Điện Áp

Bảo trì và sửa chữa điện dân dụng – công nghiệp

Kỹ thuật viên điện dùng đồng hồ đo điện áp để kiểm tra nguồn điện vào, kiểm tra điện áp ra của các thiết bị đóng cắt (MCB, contactor, relay), xác minh mạch có điện hay không trước khi thao tác (lockout/tagout). Đây là thao tác an toàn cơ bản trong mọi quy trình bảo trì điện.

Hệ thống năng lượng mặt trời (Solar PV)

Kỹ thuật viên lắp đặt solar panel đo điện áp hở mạch (Voc) và điện áp điểm cực đại công suất (Vmp) của từng string panel. So sánh với thông số nhà sản xuất để phát hiện panel hỏng, bóng che, hoặc kết nối lỏng. Inverter DC bus cần đo điện áp DC cao (600-1500V), yêu cầu DMM có CAT III/IV rating.

Tự động hóa và điều khiển

Kiểm tra điện áp cung cấp cho PLC, biến tần (VFD), servo drive, thiết bị I/O. Đo điện áp tín hiệu analog (0-10V, 4-20mA qua điện trở) để kiểm tra cảm biến và đường truyền tín hiệu.

Ngành điện lạnh và HVAC

Đo điện áp cấp cho compressor, motor quạt, board điều khiển điều hòa. Kiểm tra điện áp khởi động và điện áp hoạt động của motor để phát hiện sụt áp (voltage drop) gây hỏng thiết bị.

Ô tô và phương tiện điện

Đo điện áp ắc quy, điện áp sạc của alternator, kiểm tra điện áp hệ thống 12V/24V/48V. Xe điện (EV) cần DMM đo điện áp DC cao 400V-800V với CAT III rating tối thiểu.

Phòng thí nghiệm và R&D điện tử

Đo điện áp nguồn cung cấp (power supply), điện áp ngưỡng của linh kiện bán dẫn, điện áp tín hiệu trong mạch thử nghiệm. Độ chính xác 0,1-0,5% cần thiết cho thiết kế và kiểm tra mạch điện tử.

Tiêu Chí Lựa Chọn Đồng Hồ Đo Điện Áp

1. Cấp an toàn CAT (Category Rating)

Đây là tiêu chí quan trọng nhất thường bị bỏ qua. CAT rating theo IEC 61010 định nghĩa mức năng lượng xung (transient energy) mà thiết bị chịu được mà không gây nguy hiểm:

• CAT I: Mạch điện tử, nguồn điện áp thấp, cô lập
• CAT II: Thiết bị dân dụng cắm ổ điện (TV, tủ lạnh)
• CAT III: Phân phối điện trong tòa nhà (tủ điện, MCC, bus bar)
• CAT IV: Nguồn điện ngoài trời (đường dây điện, đồng hồ điện)

Kỹ thuật viên làm việc trong tủ điện phân phối phải dùng tối thiểu CAT III 600V. Làm việc với đường dây ngoài trời phải dùng CAT IV.

2. Dải đo điện áp

Xác định điện áp cao nhất cần đo. Điện dân dụng: 300V AC. Tủ điện công nghiệp: 600V AC. Solar string: 600-1500V DC. Chọn DMM có dải đo lớn hơn mức cần ít nhất 20%.

3. Độ chính xác (accuracy)

Điện dân dụng và bảo trì: 1-3% đủ. Kiểm tra chất lượng điện: 0,5-1%. Hiệu chuẩn và R&D: 0,01-0,1%.

4. Độ phân giải màn hình (counts)

3,5 chữ số (1999 counts): phổ thông. 4,5 chữ số (19999 counts): chuyên nghiệp. 6,5 chữ số (1.199.999 counts): benchtop DMM chính xác cao.

5. Chức năng bổ sung

True RMS (đo chính xác điện áp sóng méo dạng), data logging, kết nối Bluetooth/USB, đo điện áp thấp (mV) cho cảm biến nhiệt ngẫu.

Đối Tượng Khách Hàng Phù Hợp

Kỹ thuật viên điện và thợ điện; kỹ sư bảo trì nhà máy và tòa nhà; đội lắp đặt năng lượng mặt trời; kỹ sư tự động hóa và điều khiển; phòng thí nghiệm điện tử và R&D; trung tâm đào tạo kỹ thuật điện; nhà thầu xây dựng điện.

Thương Hiệu Đồng Hồ Đo Điện Áp Tại Tecostore.vn

• TE-Crompton Instruments (Anh Quốc): Cung cấp đa dạng các dòng đồng hồ đo điện áp hiển thị kim và kỹ thuật số, đặc trưng bởi độ chính xác cao và dải đo linh hoạt. Thiết bị sở hữu thiết kế công nghiệp chắc chắn, khả năng chống nhiễu từ trường xuất sắc và đáp ứng nghiêm ngặt các tiêu chuẩn an toàn điện quốc tế, là lựa chọn tối ưu để giám sát điện năng trong các hệ thống tủ bảng điện và trạm biến áp.

Tại Sao Mua Đồng Hồ Đo Điện Áp Tại Tecostore.vn?

Hàng chính hãng, không hàng nhái: Thị trường Việt Nam có nhiều hàng nhái kém chất lượng, nguy hiểm khi dùng trong môi trường điện cao áp. Tecostore nhập khẩu trực tiếp từ nhà phân phối ủy quyền chính thức, có serial number và tem bảo hành nguyên gốc.

Tư vấn theo tiêu chuẩn an toàn: Tecostore tư vấn CAT rating phù hợp với từng ứng dụng, tránh trường hợp kỹ thuật viên dùng DMM CAT II trong tủ điện CAT III gây rủi ro tính mạng.

Dịch vụ hiệu chuẩn: Tecostore cung cấp dịch vụ hiệu chuẩn (calibration) đồng hồ đo điện theo tiêu chuẩn ISO 17025, cung cấp giấy chứng nhận hiệu chuẩn. Quan trọng với các đơn vị cần hệ thống quản lý chất lượng.

Phụ kiện đầy đủ: Que đo thay thế (test lead), đầu đo kẹp cá sấu, holster bảo vệ, pin thay thế, túi đựng chuyên dụng đều có sẵn tại Tecostore.
