Thiết Bị Kiểm Tra EMC – Đảm Bảo Tuân Thủ Tiêu Chuẩn Tương Thích Điện Từ

Một sản phẩm điện tử – dù tốt đến đâu về tính năng – không được phép xuất hiện trên thị trường EU, Mỹ hay Việt Nam nếu chưa chứng minh tuân thủ tiêu chuẩn EMC. Tương thích điện từ (Electromagnetic Compatibility – EMC) đảm bảo thiết bị không phát xạ nhiễu ảnh hưởng đến thiết bị xung quanh (Emission) và bản thân thiết bị hoạt động bình thường khi có nhiễu bên ngoài (Immunity). Hệ thống thiết bị kiểm tra EMC bao gồm nhiều loại thiết bị chuyên dụng cho từng loại thử nghiệm theo tiêu chuẩn CISPR, IEC 61000 và FCC.

Các Loại Thử Nghiệm EMC Và Thiết Bị Tương Ứng

Thử nghiệm phát xạ (Emission Testing):

Radiated Emission (Phát xạ bức xạ):

• EMC Receiver / Spectrum Analyzer với CISPR filter: Thu và đo tín hiệu phát xạ từ DUT theo tiêu chuẩn CISPR 32, EN 55032. Đo ở Peak, Quasi-Peak và Average detection theo yêu cầu chuẩn.
• Anten đo đẳng hướng và anten log-periodic: Thu tín hiệu phát xạ ở tần số 30MHz-6GHz theo hướng tối đa.
• Buồng thử nghiệm bán phản xạ (Semianechoic Chamber – SAC): Môi trường đo chuẩn, loại trừ ảnh hưởng phản xạ từ tường, sàn và trần.

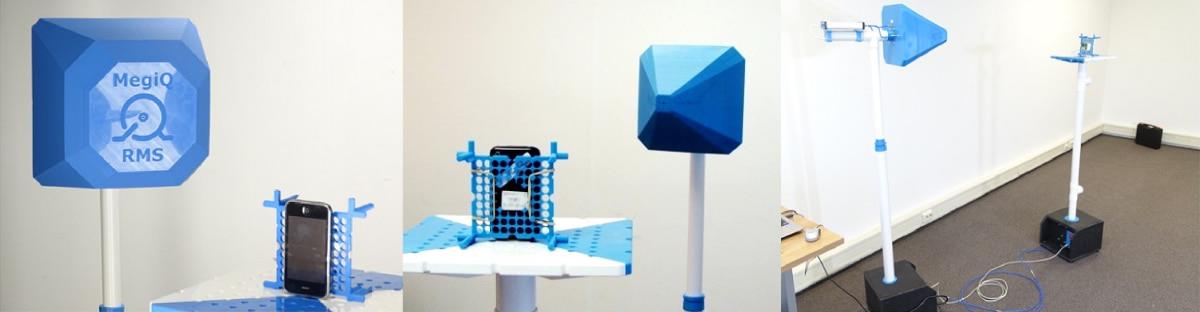

Hệ thống đo bức xạ đến 4 GHz RMS-0640

Hệ thống đo bức xạ đến 6 GHz RMS-0660

Conducted Emission (Phát xạ dẫn):

• LISN – Line Impedance Stabilization Network: Tạo trở kháng chuẩn 50Ω trên đường nguồn AC, trích tín hiệu nhiễu vào EMC receiver. Tiêu chuẩn: CISPR 32, EN 55032.

Thử nghiệm immunity (Khả năng chịu nhiễu):

EFT/Burst Immunity (IEC 61000-4-4):

• EFT/B Generator: Phát xung nhiễu điện nhanh vào đường nguồn AC và tín hiệu I/O, mô phỏng nhiễu từ đóng/cắt thiết bị điện cơ.
• Mức thử nghiệm: ±0,5kV đến ±4kV, tần số lặp 5kHz và 100kHz

Surge Immunity (IEC 61000-4-5):

• Surge Generator: Phát sóng xung điện áp cao 1,2/50µs và dòng 8/20µs, mô phỏng sét đánh gần và chuyển mạch lưới điện.
• Mức thử nghiệm: ±0,5kV đến ±4kV vào nguồn AC, ±0,5kV đến ±2kV vào cáp I/O

Conducted RF Immunity (IEC 61000-4-6):

• Signal Generator + Amplifier + CDN: Phát tín hiệu RF điều chế AM (80%, 1kHz) từ 0,15-80MHz vào đường nguồn và I/O, mô phỏng nhiễu cảm ứng từ thiết bị phát vô tuyến.

ESD Immunity (IEC 61000-4-2):

• ESD Simulator: Phóng điện tĩnh điện ±2kV đến ±8kV tiếp xúc và ±2kV đến ±15kV không tiếp xúc vào vỏ và giao diện thiết bị.

Radiated RF Immunity (IEC 61000-4-3):

• Signal Generator + Power Amplifier + Anten: Tạo trường điện từ 1-10 V/m (và hơn) ở tần số 80MHz-6GHz trong buồng thử nghiệm có GTEM cell hoặc SAC.

Ứng Dụng Kiểm Tra EMC

Chứng nhận sản phẩm xuất khẩu:

CE Marking (EU) yêu cầu tuân thủ Radio Equipment Directive (RED) và Low Voltage Directive. FCC (Mỹ) yêu cầu Part 15 cho thiết bị không dây. PTIT (Việt Nam) yêu cầu giấy phép CBRC cho thiết bị vô tuyến. Mỗi thị trường có tiêu chuẩn riêng cần kiểm tra đầy đủ trước khi xuất khẩu.

Pre-compliance testing (Kiểm tra sơ bộ):

Kiểm tra EMC trong quá trình phát triển sản phẩm để phát hiện vấn đề sớm, tiết kiệm chi phí so với phát hiện tại phòng thử nghiệm bên ngoài. GTEM cell giá thấp hơn SAC nhưng đủ cho đánh giá sơ bộ.

Kiểm tra thiết kế PCB:

Đánh giá nhiễu từ clock, switching regulator và giao tiếp tốc độ cao ngay từ prototype. Tìm và khắc phục nguồn phát xạ trước khi thiết kế final.

Tiêu Chí Lựa Chọn Thiết Bị EMC

Phòng thử nghiệm nhỏ / Pre-compliance: GTEM Cell + Spectrum Analyzer + Software. Chi phí thấp hơn SAC nhiều lần. Đủ để đánh giá xu hướng và loại trừ phần lớn vấn đề trước khi test chính thức.

Phòng thử nghiệm được công nhận (Accredited Lab): Cần SAC đạt tiêu chuẩn, EMC Receiver chứng nhận CISPR 16, bộ kích thích immunity đủ dải mức thử nghiệm và đo lường trường thường xuyên.

Thương Hiệu EMC Tại Tecostore

MegiQ (Hà Lan): Chuyên gia cung cấp các hệ thống kiểm tra EMC không dây (Wireless EMC) tập trung vào giai đoạn tiền kiểm định (Pre-compliance). Thay vì phải thuê các phòng Lab đắt đỏ với chi phí hàng nghìn USD mỗi giờ, giải pháp của MegiQ cho phép các nhà phát triển thiết bị IoT, RF và điện tử dân dụng tự thực hiện các bài đo bức xạ (Radiated Emission) và miễn nhiễm (Immunity) ngay tại văn phòng. Điểm khác biệt cốt lõi của MegiQ là sự tích hợp hoàn hảo giữa phần cứng đo lường, bộ lọc và phần mềm phân tích tự động, giúp tối ưu hóa thiết kế ăng-ten và xử lý nhiễu điện từ một cách nhanh chóng, chính xác và tiết kiệm.
