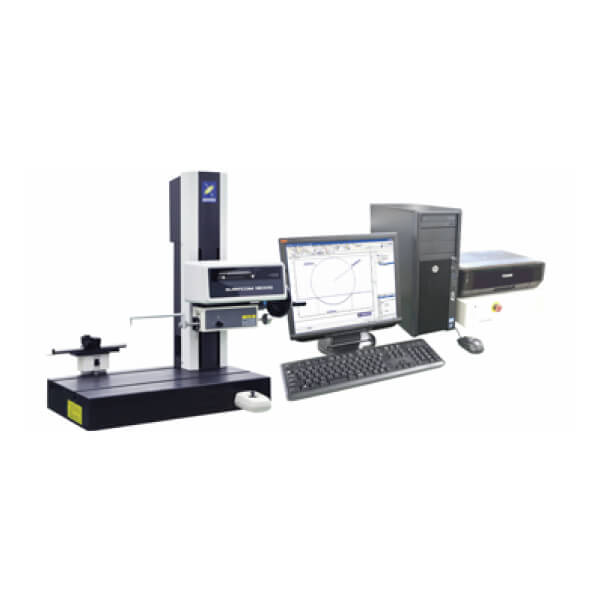

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ nhám - biên dạng / Thiết bị đo kết cấu bề mặt SURFCOM 1400G
Liên hệ
| Mã đặt hàng | SURFCOM 1400G | ||||||||||
| -11 | -12 | -13 | -14 | -21 | -22 | -23 | -24 | ||||
| Dải đo | Trục Z (dọc) | 800 μm | |||||||||
| Trục X (ngang) | 100 mm | 200 mm | |||||||||
| Độ chính xác | Dải đo | Dải 800 μm đến 25 μm (dải 6.4 μm) | |||||||||
| Độ phân giải | 0.02 μm đến 0.0004 μm (0.0001 μm) | ||||||||||
| Độ chính xác trục Z (Dọc) | ±(1 + 2L/100) μm (L: chiều dài đo được bằng mm) | ||||||||||
| Độ phân giải | 0.1 μm | ||||||||||
| Trình điều khiển theo dõi | Độ chính xác độ thẳng | 0.05 + 1.5L/1000 μm (L: chiều dài đo được bằng mm) | |||||||||
| Phương pháp cảm biến | Thang đo sọc gợn sóng Moire | Thang đo tuyến tính | |||||||||
| Tốc độ đo | 0.03, 0.06, 0.15, 0.3, 0.6, 1.5, 3, 6 mm/s (8 tốc độ) | ||||||||||
| Tốc độ trục lên/xuống (Trục Z) | - | 10 mm/s (3 mm/s) | - | 10 mm/s (3 mm/s) | |||||||
| Bộ cảm biến | Phương pháp cảm biến | Điện cảm vi sai | |||||||||
| Đo độ nhám | Đầu dò, lực đo | Có thể thay thế, 0.75 mN | |||||||||
| Bán kính đầu dò (vật liệu) | Độ nhám: 2 μmR (kim cương hình nón 60°); Bề mặt: 800 μmR (đầu bi ruby); Mỗi đầu đo được trang bị theo tiêu chuẩn | ||||||||||
| Phạm vi hoạt động | Bước trình điều khiển theo dõi | 100 mm | 200 mm | ||||||||
| Bước lên/ xuống trục | 250 mm | 450 mm | 250 mm | 450 mm | |||||||
| Bàn đá granit | Kích thước | 600 x 317 mm | 1000 x 450 mm | 600 x 317 mm | 1000 x 450 mm | ||||||
| Tải trọng cho phép | Sử dụng bàn chống rung để bàn (E-VS-S57B/S58B) | 48 kg | 42 kg | 33 kg | - | 43 kg | 37 kg | 28 kg | - | ||
| Sử dụng bàn chống rung để bàn kích thước lớn (E-VS-S45A) | 50 kg | 40 kg | 30 kg | 98 kg | 50 kg | 40 kg | 30 kg | 93 kg | |||
| Sử dụng bàn chống rung (E-VS-R16B) | 50 kg | 40 kg | 30 kg | 48 kg | 50 kg | 40 kg | 30 kg | 43 kg | |||
| Sử dụng bàn chống rung (E-VS-R21B) | 50 kg | 40 kg | 30 kg | 100 kg | 50 kg | 40 kg | 30 kg | 100 kg | |||
| Khác | Kích thước cài đặt | Rộng | 2000 mm | 2300 mm | 2000 mm | 2300 mm | |||||
| Sâu | 1000 mm | ||||||||||
| Cao | 1700 mm | 1900 mm | 1700 mm | 1900 mm | |||||||
| Khối lượng | 115 kg | 120 kg | 130 kg | 235 kg | 120 kg | 125 kg | 135 kg | 240 kg | |||
| Nguồn cấp, tần số, tiêu thụ | AC một pha 100 V ± 10% (cần nối đất), 50 Hz / 60 Hz, 710 VA | ||||||||||
