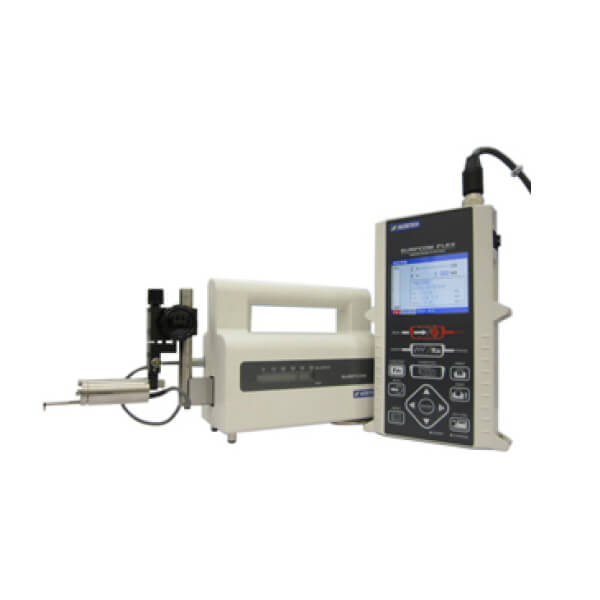

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ nhám - biên dạng / Thiết bị đo kết cấu bề mặt SURFCOM FLEX
Liên hệ
| Loại | SURFCOM FLEX | |||||||
| -35B | -40B | -45B | -50A | |||||
| 5 μmR | 2 μmR | 5 μmR | 2 μmR | 5 μmR | ||||
| Dải đo | Trục Z | ±160 μm | ±400 μm | |||||
| Trục điều khiển | Trục X 12.5 mm | Trục Y 4.0 mm | Trục X 50 mm | |||||
| Độ phân giải | Trục Z | 0.01 μm/±20 μm đến 0.08 μm/±160 μm | 0.00016 μm/±4 μm đến 0.016 μm/±400 μm | |||||
| Phân tích | Tiêu chuẩn | Tuân theo JIS-2013/-2001/-1994/-1982, ISO-2009/-1997, DIN-1990, ASME-1995/-2002, CNOMO | ||||||
| Thông số JIS-2001 | Mặt cắt ngang/Đo độ nhám | Ra, Pa, Pq, Pt, Rz, Rz.J, Rzmax, Rq, Rp, Rt, R3z, RSm, Pc, AVH, Hmax, Hmin, Pmr, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K | ||||||
| Mô típ | R, Rx, AR, W, Wx, AW, Wte, Mr, Rke, Rpke, Rvke, Mr1, Mr2, Vo, K | |||||||
| Đo bề mặt | - | W-a, W-q, W-t, W-p, W-v, W-sm, Wa, Wq, Wt, Wp, Wv, Wsm, Wz, Wmr | ||||||
| Đánh giá đường cong | Đường cong cấu hình mặt cắt, đường cong nhám, đường cong đặc biệt ISO13565, đường cong mô típ nhám, đường cong bề mặt mô típ, đường cong bề mặt bao | |||||||
| Đồ thị đặc trưng | Đường cong diện tích ổ trục (BAC), hàm mật độ biên độ (ADF) | |||||||
| Bộ lọc | Cut-off | Bộ lọc Gaussian, bộ lọc 2RC (loại bù pha), bộ lọc 2RC bù pha (loại bù không pha) | ||||||
| Giá trị cut-off | λc | 0.08, 0.25, 0.8, 2.5 mm | 0.08, 0.25, 0.8 mm | 0.08, 0.25, 0.8, 2.5, 8, 25 mm | ||||
| λs | 2.5, 8 μm | 2.5 μm | 0.5, 0.8, 2.5, 8, 25 μm | |||||
| Độ dài đánh giá | 0.4 mm đến 12.5 mm (đv: 0.1 mm) | 0.4 mm đến 4.0 mm (đv: 0.1 mm) | 0.1 mm đến 50 mm (đv: 0.1 mm) | |||||
| Tốc độ trình điều khiển | 0.6 mm/s | 0.15, 0.3, 0.6, 1.5 mm/s (4 tốc độ) | ||||||
| Lựa chọn | Hệ thống chuyển động | Kiểu tiêu chuẩn | Kiểu co lại | Kiểu theo dõi ngang | Kiểu tổng hợp | |||
| Phương pháp cảm biến | Điện cảm vi sai | Đầu dò vi sai | ||||||
| Lực đo | ≤4 mN | ≤0.75 mN | ≤4 mN | ≤0.75 mN | ≤4 mN | ≤0.75 mN | ||
| Đầu dò | Đường kính | 5 μmR | 2 μmR | 5 μmR | 2 μmR | 5 μmR | 2 μmR | |
| Góc | 90° hình nón | 60° hình nón | 90° hình nón | 60° hình nón | 90° hình nón | 60° hình nón | ||
| Chất liệu | Kim cương | |||||||
| Phương pháp đo | Trượt: Sapphire 32 mmR (theo hướng) | Không trượt/trượt | ||||||
| Bộ xử lý đơn vị dữ liệu | Hiển thị | Màn hình LCD màu 3.5" (320 x 240) | ||||||
| Xuất dữ liệu | Chức năng kết nối | Đầu nối cho bộ nhớ USB, đầu nối USB mini để giao tiếp USB (mỗi cổng gắn một cổng) | ||||||
| Máy in | Máy in tích hợp: giấy ghi nhiệt (cuộn); Chiều rộng: 58mm (Chiều rộng ghi: 48 mm) | |||||||
| Ngôn ngữ | Tiếng Nhật, tiếng Anh, tiếng Trung, tiếng Đức, tiếng Pháp, tiếng Ý, tiếng Tây ban Nha, tiếng Bồ Đào Nha | |||||||
| Khác | Nguồn cấp | Sạc | Pin sạc tích hợp (sạc bằng bộ đổi nguồn AC), thời gian sạc: 3 giờ | |||||
| Điện áp | AC một pha 100 V đến 240 V ± 10% | |||||||
| Tiêu thụ điện năng | Khoảng 30 VA (đầy pin đo được xấp xỉ 600 lần) | |||||||
| Kích thước (R x S x C) và trọng lượng | 132 mm x 58 mm x 214 mm, xấp xỉ 90 g | |||||||
