Phân Tích Tần Số FFT: 2 Loại Máy Phân Tích và Ứng Dụng Bảo Trì

Kỹ sư bảo trì đo rung động máy bơm thấy giá trị tổng (Overall Level) tăng 30% so với tháng trước. Máy bơm đang bị sự cố – nhưng là gì? Ổ bi, bánh răng, mất cân bằng hay lệch tâm? Đo biên độ tổng không trả lời được câu hỏi này. Phân tích tần số FFT (Fast Fourier Transform) mới là công cụ phân giải bài toán đó – nó tách tín hiệu rung động tổng hợp thành từng thành phần tần số riêng lẻ, cho phép nhận diện chính xác nguồn gốc hư hỏng.

Tại Sao Phân Tích Tần Số FFT Quan Trọng Hơn Đo Biên Độ Đơn Thuần?

Mỗi cơ cấu chuyển động trong máy tạo ra rung động ở tần số đặc trưng: ổ bi có tần số BPF (Ball Pass Frequency), bánh răng có tần số GMF (Gear Mesh Frequency), mất cân bằng phát sinh ở tần số bằng tốc độ quay (1×RPM). Khi nhiều nguồn cộng lại, tín hiệu tổng hợp trở nên phức tạp và không thể đọc trực tiếp.

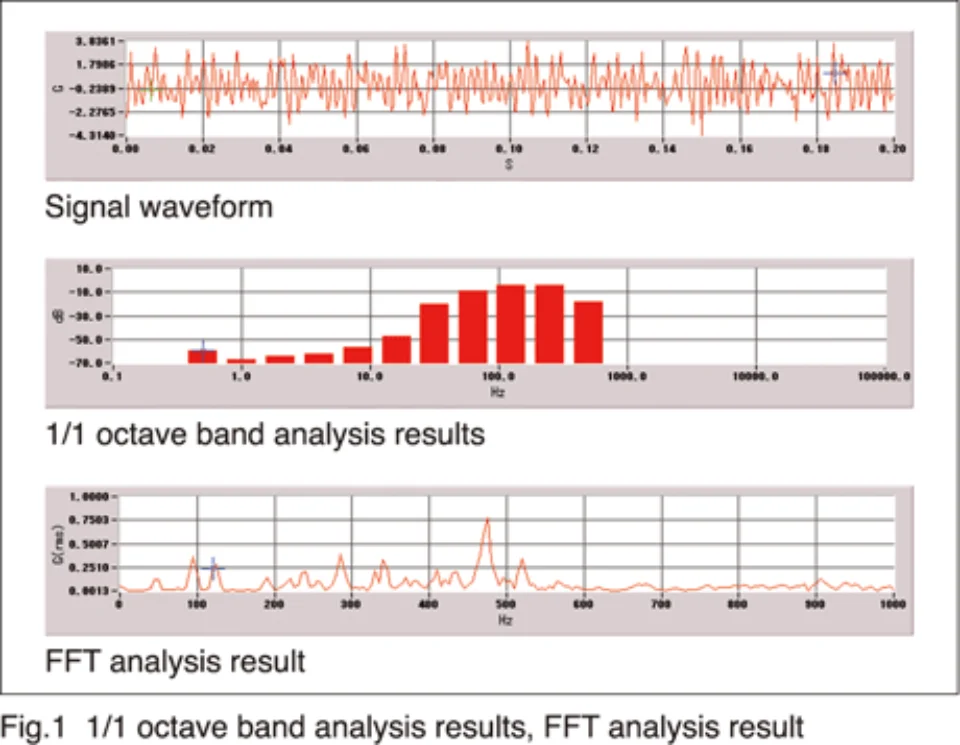

Phân tích tần số FFT rung động chuyển đổi tín hiệu phức tạp từ miền thời gian (Time Domain) sang miền tần số (Frequency Domain). Kết quả là phổ tần số (Spectrum) hiển thị biên độ của từng thành phần rung động – kỹ sư nhìn vào đó và xác định ngay cơ cấu nào đang có vấn đề, ở mức độ nào.

2 Loại Máy Phân Tích Tần Số FFT Phổ Biến

1. Real-Time Analyzer – Phân Tích Octave 1/1 và 1/3

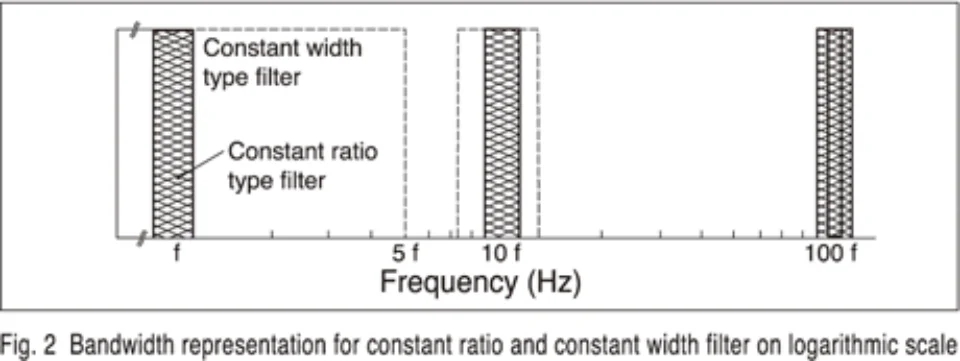

Máy phân tích tần số thời gian thực (Real-Time Analyzer) sử dụng bộ lọc dải hẹp hằng tỷ số (Constant Percentage Bandwidth Filter), điển hình là phân tích octave 1/1 (31.5 Hz – 16 kHz) và 1/3 octave. Tiêu chuẩn áp dụng: IEC 61260 và JIS C 1513.

Ưu điểm: cho kết quả nhanh, phản ánh cảm nhận chủ quan của tai người tốt hơn, phù hợp đánh giá tiếng ồn môi trường và thính học kiến trúc. Nhược điểm: độ phân giải tần số thấp – không phân biệt được hai thành phần tần số gần nhau.

Ứng dụng chính: đánh giá tiếng ồn trong phòng, đo cách âm vật liệu xây dựng, kiểm tra tiếng ồn ô tô theo chuẩn, và đánh giá chất lượng âm học phòng biểu diễn.

2. FFT Analyzer – Phân Tích Độ Phân Giải Cao

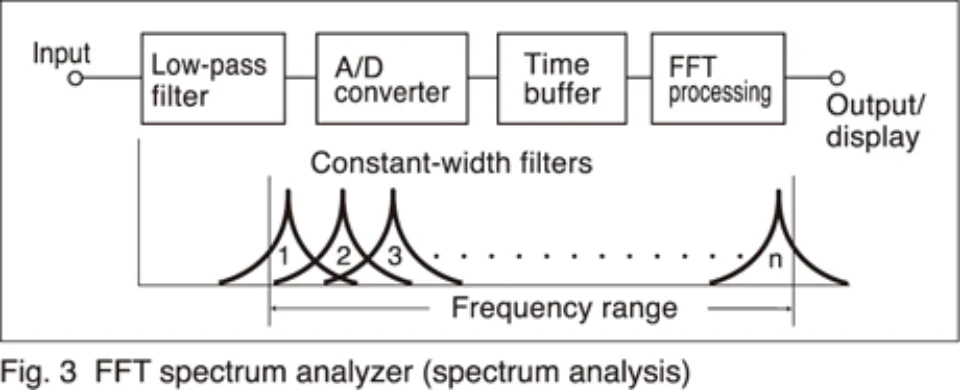

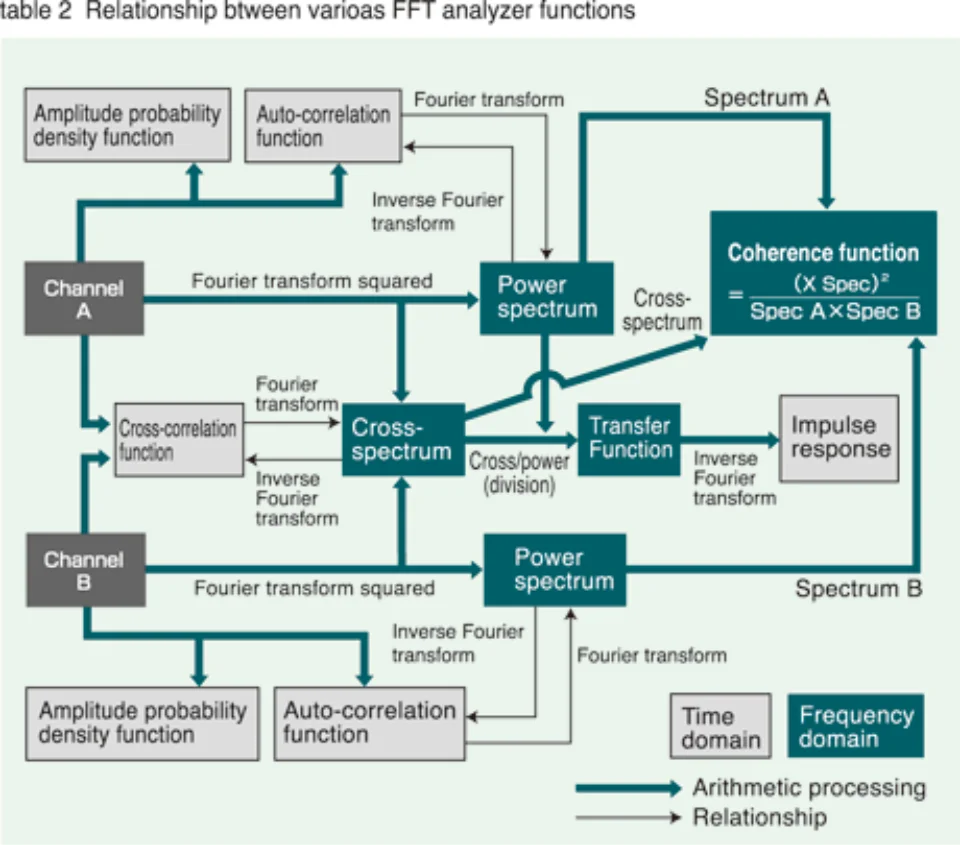

Máy phân tích tần số FFT (Fast Fourier Transform Analyzer) sử dụng băng thông cố định (Constant Bandwidth), điển hình là 3,200 đường phổ trên dải tần phân tích. Độ phân giải tần số có thể đạt 0.006 Hz – tốt hơn hàng trăm lần so với phân tích octave.

Ưu điểm: phân tách chính xác các tần số đặc trưng hư hỏng, phân tích đồng thời biên độ và pha, phù hợp tuyệt đối cho chẩn đoán thiết bị quay. Nhược điểm: cần thời gian thu mẫu dài hơn, xử lý dữ liệu phức tạp hơn, đòi hỏi kỹ năng đọc phổ của người dùng.

Ứng dụng chính: chẩn đoán ổ bi, bánh răng, phân tích mất cân bằng và lệch tâm, kiểm tra modal cấu trúc, phân tích tiếng ồn động cơ đốt trong.

Phân Tích Tần Số FFT Trong Chẩn Đoán Thiết Bị Công Nghiệp

Ứng Dụng Trong Ngành Ô Tô

Phòng kiểm tra cuối dây chuyền lắp ráp (End-of-Line Test) trong nhà máy ô tô sử dụng phân tích tần số FFT để đánh giá NVH (Noise, Vibration, Harshness) của hộp số, động cơ và hệ thống truyền lực. Phổ tần số được so sánh với template tham chiếu để phán định pass/fail trong vài giây.

Ứng Dụng Trong Kiểm Tra Chất Lượng Điện Tử

Thiết bị điện tử có ổ đĩa cứng (HDD), quạt tản nhiệt và mô tơ nhỏ tạo ra rung động đặc trưng. Phân tích tần số FFT âm thanh phát ra giúp phát hiện thiếu sót lắp ráp, mất cân bằng quạt và cộng hưởng panel trước khi xuất xưởng.

Ứng Dụng Trong Âm Học Kiến Trúc

Kỹ sư âm học dùng phân tích tần số FFT để đánh giá thời gian phản xạ âm (Reverberation Time – RT60) của phòng hòa nhạc, rạp chiếu phim và phòng họp. Phân tích 1/3 octave từ 125 Hz đến 4 kHz là quy trình chuẩn theo ISO 3382.

Tiêu Chuẩn IEC 61260 và Cách Chọn Máy Phân Tích Tần Số FFT

Tiêu chuẩn IEC 61260 quy định yêu cầu kỹ thuật cho bộ lọc octave và fractional-octave. Khi mua máy phân tích tần số, cần xác nhận thiết bị đáp ứng IEC 61260 Class 1 nếu kết quả dùng trong báo cáo pháp lý hoặc kiểm định chứng nhận.

Ngược lại, FFT analyzer hiện chưa có tiêu chuẩn quốc tế thống nhất – vì vậy, cần chú trọng vào thông số kỹ thuật của nhà sản xuất: số đường phổ (Lines of Resolution), dải tần phân tích, tốc độ lấy mẫu và chất lượng ADC.

Giải Pháp Phân Tích Tần Số FFT Tại Tecostore

Máy phân tích rung động VA-14 tích hợp cả hai chế độ: đo rung động theo ISO 2954 và FFT analyzer 20kHz với 3,200 đường phổ – cùng thiết kế cầm tay một tay, gọn nhẹ cho đo tại hiện trường. Đây là thiết bị phân tích tần số FFT được lựa chọn phổ biến trong các chương trình bảo trì dự đoán tại nhà máy Nhật Bản và Hàn Quốc tại Việt Nam.

Tham khảo thêm thông số kỹ thuật tại RION CO.,LTD và tiêu chuẩn bộ lọc tần số tại IEC.ch. Liên hệ Tecostore để được demo thiết bị và tư vấn lựa chọn.
