Máy Phân Tích Rung Động RION VA-14: FFT 20kHz, 3 Chế Độ Chẩn Đoán

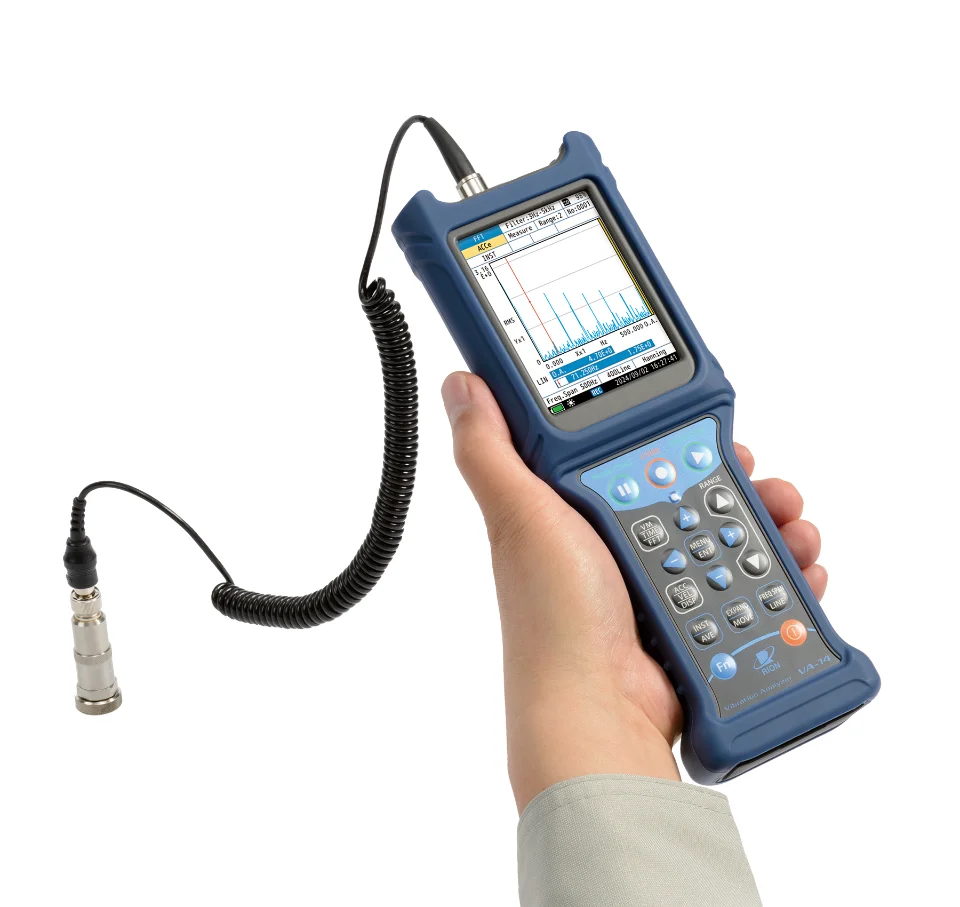

Kỹ sư bảo trì tại nhà máy xi măng cần mang thiết bị leo lên vị trí cao để kiểm tra rung động động cơ quạt làm nguội. Thiết bị nặng, cồng kềnh, thao tác phức tạp là rào cản thực tế mà nhiều máy phân tích rung động thế hệ cũ mang lại. Máy phân tích rung động RION VA-14 giải quyết bài toán này: nhẹ hơn thế hệ trước 200g, vận hành một tay, tích hợp FFT real-time 20kHz và tự động chẩn đoán lỗi theo thang 1-99 – không cần chuyên gia phân tích phổ ngồi cạnh.

Máy Phân Tích Rung Động VA-14 Giải Quyết Bài Toán Gì?

Trong bảo trì công nghiệp hiện đại, kỹ sư cần 3 cấp độ thông tin từ một thiết bị đo rung động:

1. Đo biên độ nhanh tại hiện trường – để đánh giá ngay tình trạng so với ngưỡng ISO
2. Phân tích phổ FFT chi tiết – để xác định loại hư hỏng và vị trí cụ thể
3. Ghi dữ liệu dài hạn – để theo dõi xu hướng và lập báo cáo

VA-14 đáp ứng cả 3 cấp độ trong một thiết bị cầm tay. Đây là sự khác biệt căn bản so với các máy đo rung động bỏ túi chỉ cung cấp giá trị tổng.

Thông Số Kỹ Thuật Máy Phân Tích Rung Động RION VA-14

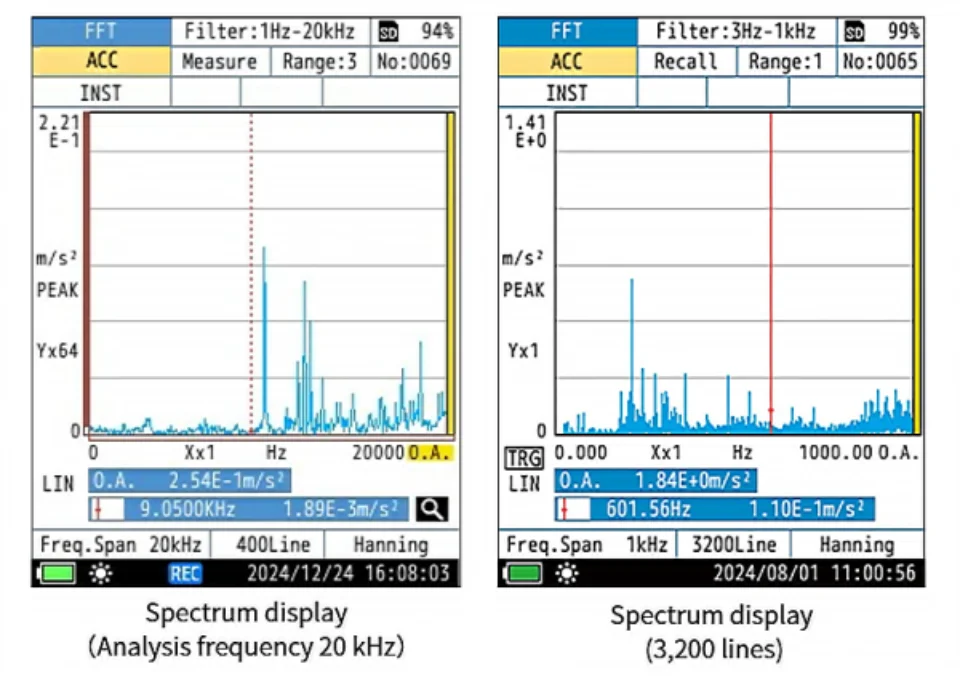

FFT Real-Time 20kHz, 3,200 Spectral Lines

Bộ phân tích FFT của VA-14 hoạt động thời gian thực ở dải tần lên đến 20kHz với tối đa 3,200 đường phổ. Độ phân giải tần số đủ để phân biệt các tần số BPF (Ball Pass Frequency) của ổ bi chỉ cách nhau vài Hz – đây là yêu cầu kỹ thuật mà nhiều máy phân tích rung động cầm tay không đáp ứng được.

Đồng thời, thiết bị tính toán và hiển thị cả giá trị trung bình tuyến tính (Linear Average) và giá trị đỉnh cực đại (Maximum Value) – hỗ trợ phân tích các tín hiệu xung ngắn từ bánh răng và ổ bi.

Đo Đồng Thời 4 Đại Lượng Rung Động

VA-14 đo đồng thời trên một lần gắn gia tốc kế: Acceleration (gia tốc), Velocity (vận tốc), Displacement (độ dịch chuyển) và Acceleration Crest Factor (hệ số đỉnh gia tốc). Kỹ sư không cần chuyển mode để đọc các đại lượng khác nhau – tiết kiệm thời gian đáng kể khi kiểm tra hàng chục điểm đo trong một buổi.

Bộ lọc HPF (High-Pass Filter) và LPF (Low-Pass Filter) có thể cấu hình riêng cho từng đại lượng – linh hoạt theo yêu cầu của từng loại máy và tiêu chuẩn đo.

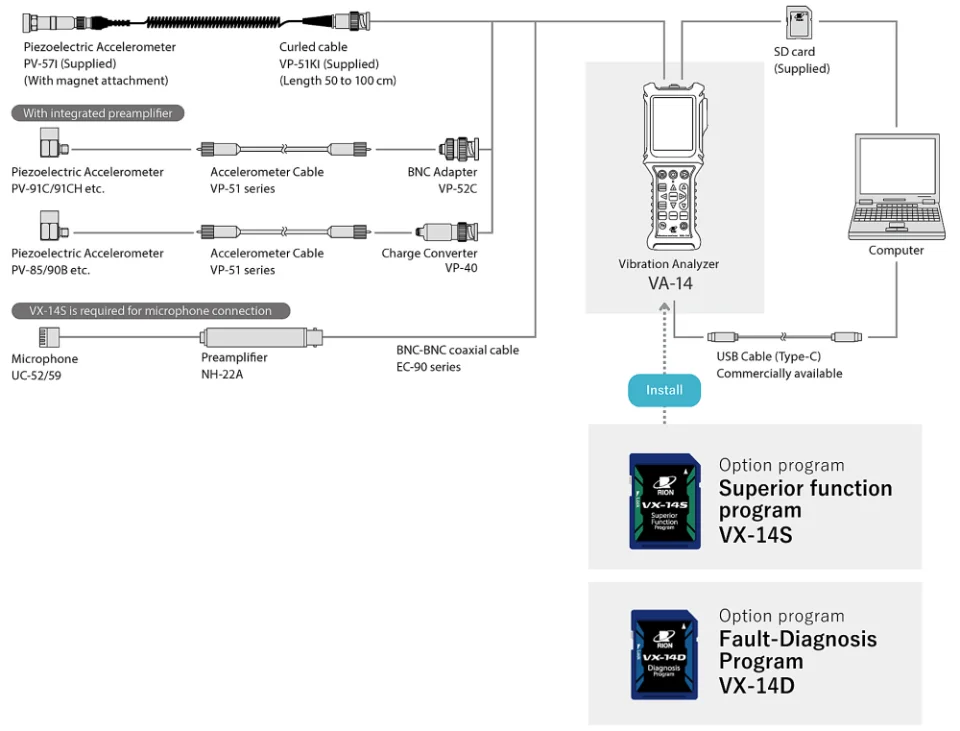

Ghi Waveform Lên Đến 200 Giờ Qua Thẻ SD

Với chương trình VX-14S, VA-14 ghi liên tục dữ liệu tại khoảng cách 100ms, lưu trữ đến 200 giờ vào thẻ SD. Dữ liệu thô có thể xuất sang phần mềm PC để phân tích sâu hoặc tự động lưu theo giá trị tức thời và giá trị tính toán.

3 Chế Độ Chẩn Đoán của Máy Phân Tích Rung Động VA-14

Chế Độ Standard – Đo Biên Độ Nhanh tại Hiện Trường

Ở chế độ cơ bản (Vibration Meter Mode), VA-14 hiển thị ngay 4 đại lượng đo và biểu đồ Time-Level – xu hướng biên độ theo thời gian thực. Kỹ sư so sánh ngay với ngưỡng ISO 10816 hoặc giá trị cơ sở (Baseline) đã lưu sẵn.

VX-14S Superior – Tích Hợp Âm Thanh và Kết Nối Máy Tính

Chương trình mở rộng VX-14S bổ sung: kết nối micro/preamplifier để đo đồng thời âm thanh và rung động, truyền dữ liệu LAN/USB liên tục đến phần mềm PC, tự động lưu trữ dài hạn và tính giá trị đỉnh cho đánh giá chính xác tình trạng máy.

VX-14D Fault Diagnosis – Tự Động Đánh Giá Lỗi Theo Thang 1–99

Đây là tính năng độc đáo nhất của máy phân tích rung động VA-14. Chương trình VX-14D phân tích phổ rung động và tự động xuất ra:

• Điểm lỗi từ 1–99 cho từng loại hư hỏng (càng cao càng nghiêm trọng)
• 3 cấp độ cảnh báo: Normal (xanh) / Caution (vàng) / Alarm (đỏ)
• Phân loại loại lỗi: Structural Fault (mất cân bằng, lệch tâm, lỏng cơ cấu) hoặc Wear Fault (hỏng ổ bi, mòn bánh răng)
• 4 vùng đánh giá theo màu A/B/C/D tuân thủ phân loại ISO 10816-1

Kỹ sư bảo trì không cần đọc phổ hay biết công thức BPF – thiết bị tự phán định và đưa ra khuyến nghị hành động.

Tiêu Chuẩn ISO 10816 và ISO 20816 Trong Máy Phân Tích Rung Động VA-14

VA-14 với chương trình VX-14D hỗ trợ nhập thủ công ngưỡng giá trị theo ISO 20816 series – thay thế cho ISO 10816 từ năm 2016 – cho phép áp dụng đúng tiêu chuẩn mới nhất mà không cần cập nhật firmware. Ngoài ra, chế độ Vibration Meter tuân thủ ISO 2954:2012 về đo mức độ khắc nghiệt rung động (Vibration Severity) trong dải 10 Hz – 1 kHz.

Xem thêm thông số kỹ thuật đầy đủ tại trang sản phẩm VA-14 trên RION và tiêu chuẩn ISO 10816/20816
