Đo Rung Động Tại Hiện Trường: Chọn 1 Trong 3 Thiết Bị Phù Hợp Theo ISO 10816

Mỗi sáng thứ Hai, kỹ sư bảo trì tại nhà máy hóa chất cầm máy đo rung động đi kiểm tra 40 điểm đo trên máy bơm, quạt và máy nén khí. Anh có khoảng 2-3 phút cho mỗi thiết bị – đủ để đo, ghi số và quyết định thiết bị nào cần kiểm tra sâu hơn. Đây là thực tế của đo rung động tại hiện trường trong chương trình bảo trì dựa trên tình trạng (Condition-Based Maintenance). Thiết bị đo cầm tay phải đủ nhanh, đủ chính xác và đủ đơn giản để thực hiện routine này mỗi tuần mà không mất hiệu quả vận hành.

Đo Rung Động Tại Hiện Trường và 5 Tình Huống Thực Tế

1. Kiểm Tra Nghiệm Thu Thiết Bị Mới

Trước khi đưa thiết bị mới vào vận hành, đo rung động để xác lập giá trị cơ sở (Baseline) và xác nhận lắp đặt đúng kỹ thuật theo yêu cầu của nhà sản xuất và tiêu chuẩn ISO 10816-3. Kết quả đo là tài liệu pháp lý cho bảo hành.

2. Bảo Trì Định Kỳ Thiết Bị Quay

Theo lịch bảo trì hàng tuần hoặc hàng tháng, kỹ sư đo rung động tại các điểm chuẩn và so sánh xu hướng với dữ liệu lịch sử. Tăng biên độ liên tục qua nhiều lần đo là tín hiệu cảnh báo cần điều tra sâu hơn.

3. Chẩn Đoán Sau Khi Sửa Chữa

Sau khi thay ổ bi, cân bằng rotor hoặc chỉnh khớp nối (Shaft Alignment), đo rung động xác nhận việc sửa chữa đạt yêu cầu và mức rung đã trở về vùng an toàn theo tiêu chuẩn.

4. Giám Sát Liên Tục Trong Vận Hành

Một số điểm quan trọng – như bơm nước làm mát lò phản ứng hoặc quạt hút khói lò nung — cần giám sát rung động 24/7 thay vì kiểm tra định kỳ. Tình huống này đòi hỏi thiết bị có khả năng ghi dữ liệu liên tục và truyền về hệ thống quản lý.

5. Đánh Giá Trước Khi Dừng Máy Kế Hoạch

Trước đợt đại tu (Planned Shutdown), kỹ sư đo rung động để xác định chính xác cơ cấu nào thực sự cần thay thế – tránh tháo nhầm bộ phận còn tốt và bỏ sót bộ phận sắp hỏng.

3 Thiết Bị Đo Rung Động Tại Hiện Trường Phổ Biến

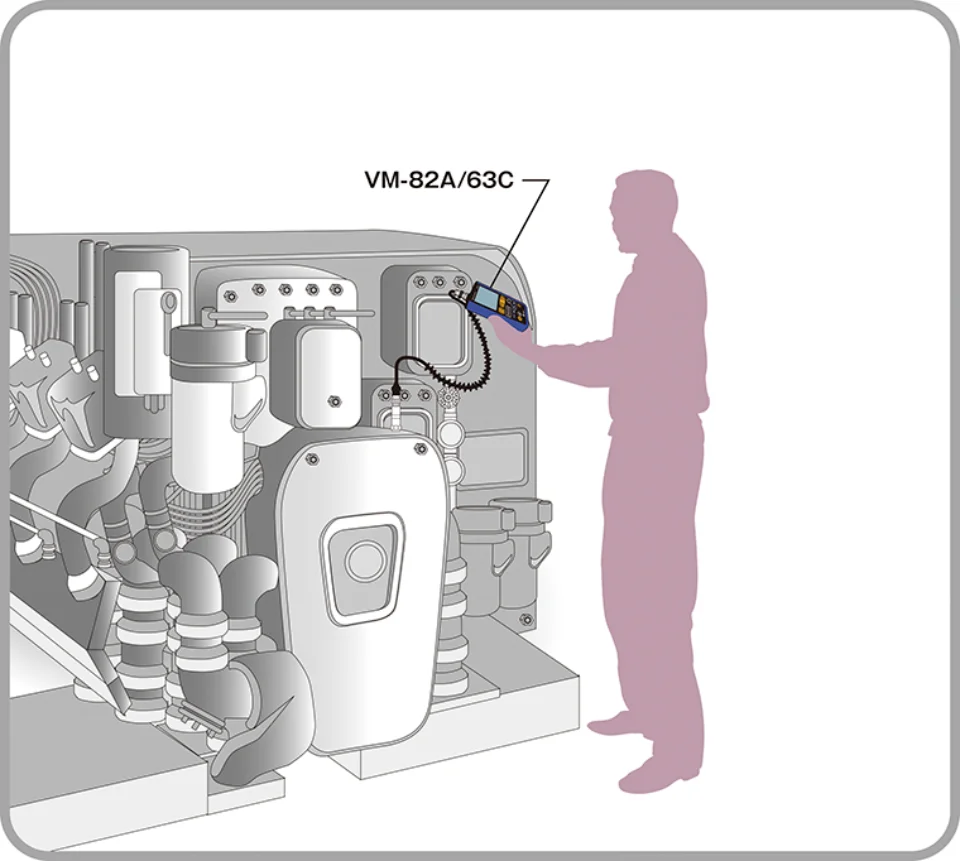

VM-82A – Thiết Bị Đa Năng với Gia Tốc Kế Ngoài

VM-82A là máy đo rung động tổng hợp (General-Purpose Vibration Meter) với gia tốc kế gắn ngoài qua cáp xoắn. Gia tốc kế có thể gắn bằng nam châm (Magnet Mount) hoặc bu lông (Stud Mount) – linh hoạt cho nhiều bề mặt đo khác nhau.

Thiết bị đo đồng thời acceleration, velocity và displacement, hiển thị rõ trên màn hình. Phù hợp khi cần đo tại nhiều vị trí khác nhau với độ chính xác cao và khả năng mang gia tốc kế vào không gian hẹp mà thân máy không thể tiếp cận.

VM-63C – Thiết Bị Bỏ Túi, Gia Tốc Kế Tích Hợp

VM-63C (RIOVIBRO) là máy đo rung động bỏ túi với gia tốc kế tích hợp ngay trong thân máy. Chỉ cần đặt đầu máy tiếp xúc trực tiếp với bề mặt cần đo – không cần dây cáp, không cần gắn gia tốc kế riêng.

Đây là lựa chọn lý tưởng cho kỹ sư bảo trì cần đo nhanh nhiều điểm mỗi ngày. Giao diện tối giản giúp ai cũng vận hành được sau 15 phút hướng dẫn.

VA-14 – Thiết Bị Chuyên Sâu với FFT Analyzer

VA-14 mang lại cả 3 cấp độ phân tích: đo biên độ tức thời, đo biên độ theo thời gian (Time-Level Graph) và phân tích phổ FFT 20kHz. Khi VM-63C hoặc VM-82A phát hiện điểm đo bất thường, VA-14 được mang đến để phân tích sâu và xác định nguyên nhân.

Với chương trình VX-14D, VA-14 tự động xuất kết quả chẩn đoán theo thang 1-99 mà không cần kỹ sư đọc phổ.

Tiêu Chuẩn ISO 10816-3 và Cách Đọc Kết Quả Đo Rung Động

ISO 10816-3:2009 quy định giới hạn rung động cho máy móc công nghiệp công suất trên 15 kW, tốc độ 120–15,000 rpm. Tiêu chuẩn phân chia ngưỡng theo 4 vùng:

• Vùng A (Xanh): Máy mới, trạng thái tốt. Tiếp tục vận hành bình thường.
• Vùng B (Vàng nhạt): Chấp nhận được cho vận hành dài hạn. Tăng tần suất theo dõi.
• Vùng C (Cam): Không phù hợp vận hành dài hạn. Lên kế hoạch sửa chữa trong thời gian gần.
• Vùng D (Đỏ): Mức rung có thể gây hỏng hóc ngay lập tức. Dừng máy để kiểm tra.

Tham khảo tiêu chuẩn ISO 10816 và thông tin sản phẩm thiết bị đo tại RION CO.,LTD.

Tư Vấn Chọn Thiết Bị Đo Rung Động Tại Hiện Trường

Tecostore cung cấp đầy đủ 3 model: VM-63C, VM-82A và VA-14 phù hợp cho các cấp độ chương trình bảo trì khác nhau. Xem thêm giải pháp và liên hệ để được tư vấn xây dựng chương trình bảo trì dựa trên tình trạng thiết bị tại nhà máy của bạn.
