Rung Động Cơ Học: 3 Đại Lượng Đo và 6 Cách Biểu Diễn Biên Độ

Khi kỹ sư đọc báo cáo rung động và thấy hai con số: “2.3 mm/s RMS” và “0.15 g Peak” cho cùng một máy bơm – đây không phải là mâu thuẫn. Đây là hai cách biểu diễn khác nhau của cùng một tín hiệu rung động, ở hai đại lượng vật lý khác nhau, với hai cách đo biên độ khác nhau. Không nắm vững nền tảng rung động cơ học, kỹ sư sẽ đọc sai số liệu, chọn sai tiêu chuẩn so sánh và đưa ra quyết định bảo trì không chính xác.

Rung Động Cơ Học Là Gì? Mô Hình Lò Xo-Khối Lượng

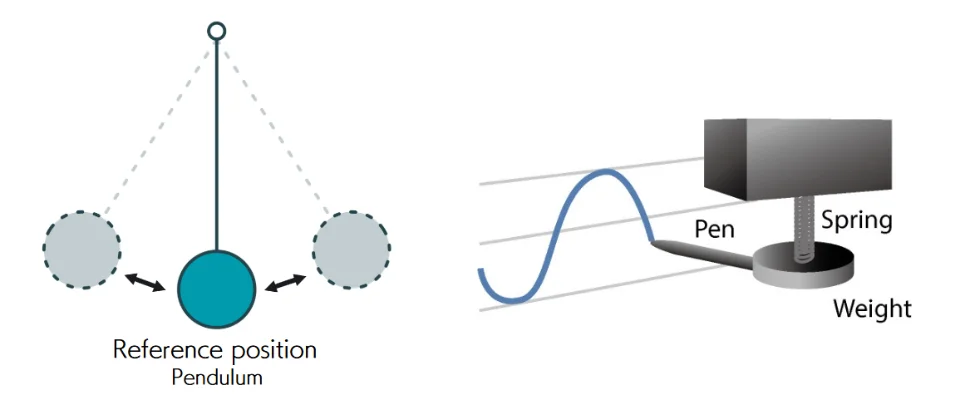

Rung động cơ học (Mechanical Vibration) là chuyển động qua lại lặp lại của vật thể quanh vị trí cân bằng. Mô hình đơn giản nhất mô tả rung động cơ học là hệ lò xo-khối lượng (Spring-Mass System): một khối lượng M gắn với lò xo có độ cứng K, dao động qua lại khi bị kích thích bởi lực bên ngoài.

Trong máy móc công nghiệp, cấu trúc cơ khí đóng vai trò hệ lò xo-khối lượng phức tạp với nhiều bậc tự do. Khi lực kích thích từ mất cân bằng, ma sát hoặc va đập tạo ra rung động, tín hiệu lan truyền qua kết cấu đến bề mặt vỏ máy – đây là điểm mà gia tốc kế (Accelerometer) đặt để thu tín hiệu.

Tần số tự nhiên (Natural Frequency) của kết cấu quyết định điều kiện cộng hưởng (Resonance) – hiện tượng nguy hiểm khi tần số kích thích trùng với tần số tự nhiên, làm biên độ rung tăng đột biến và có thể phá hủy kết cấu.

3 Đại Lượng Đo Rung Động Cơ Học

1. Độ Dịch Chuyển (Displacement) – Đơn Vị mm, µm

Độ dịch chuyển (Displacement) biểu diễn khoảng cách tối đa mà điểm đo di chuyển khỏi vị trí cân bằng. Đây là đại lượng trực quan nhất về mặt cơ học: nếu trục máy dao động với biên độ 0.5 mm, có nghĩa là trục di chuyển qua lại trong phạm vi 1 mm (peak-to-peak).

Phù hợp đo ở tần số thấp (dưới 200 Hz): Máy nén khí piston, máy ép thủy lực, tuabin hơi nước lớn. Ở tần số thấp, chuyển động cơ học đủ lớn để đo displacement có ý nghĩa.

Không phù hợp ở tần số cao: Ổ bi hỏng tạo va đập ở tần số vài kHz – biên độ displacement lúc này cực nhỏ (dưới 1 µm), không phân biệt được bằng cảm biến thông thường.

2. Vận Tốc Rung (Velocity) – Đơn Vị mm/s

Vận tốc rung (Velocity) biểu diễn tốc độ thay đổi vị trí của điểm đo, đơn vị mm/s. Vận tốc tỷ lệ với năng lượng rung động – đây là lý do tiêu chuẩn ISO 10816 chọn vận tốc RMS làm thông số đánh giá tình trạng máy móc quay.

Phù hợp đo ở dải tần 10 Hz – 1 kHz: Dải tần của hầu hết các thiết bị quay phổ biến trong công nghiệp. Đây là lý do vận tốc rung là thông số bảo trì phổ biến nhất tại nhà máy.

Lưu ý: Vận tốc RMS 4.5 mm/s là ngưỡng cảnh báo (Zone B) theo ISO 10816-3 cho động cơ điện lớn lắp cứng. Đây là con số kỹ sư bảo trì cần nhớ thuộc lòng.

3. Gia Tốc Rung (Acceleration) – Đơn Vị m/s², g

Gia tốc rung (Acceleration) biểu diễn tốc độ thay đổi vận tốc, đơn vị m/s² hoặc g (1g = 9.81 m/s²). Gia tốc nhạy nhất với tín hiệu tần cao – đây là đại lượng dùng để phát hiện hư hỏng ổ bi và bánh răng.

Phù hợp đo ở tần số cao (trên 1 kHz): Va đập từ bề mặt lăn ổ bi hỏng tạo ra xung gia tốc ngắn, tần số cao mà chỉ gia tốc kế mới nhạy đủ. Phân tích Envelope (đường bao tín hiệu gia tốc) là kỹ thuật chuẩn để phát hiện hư hỏng ổ bi sớm.

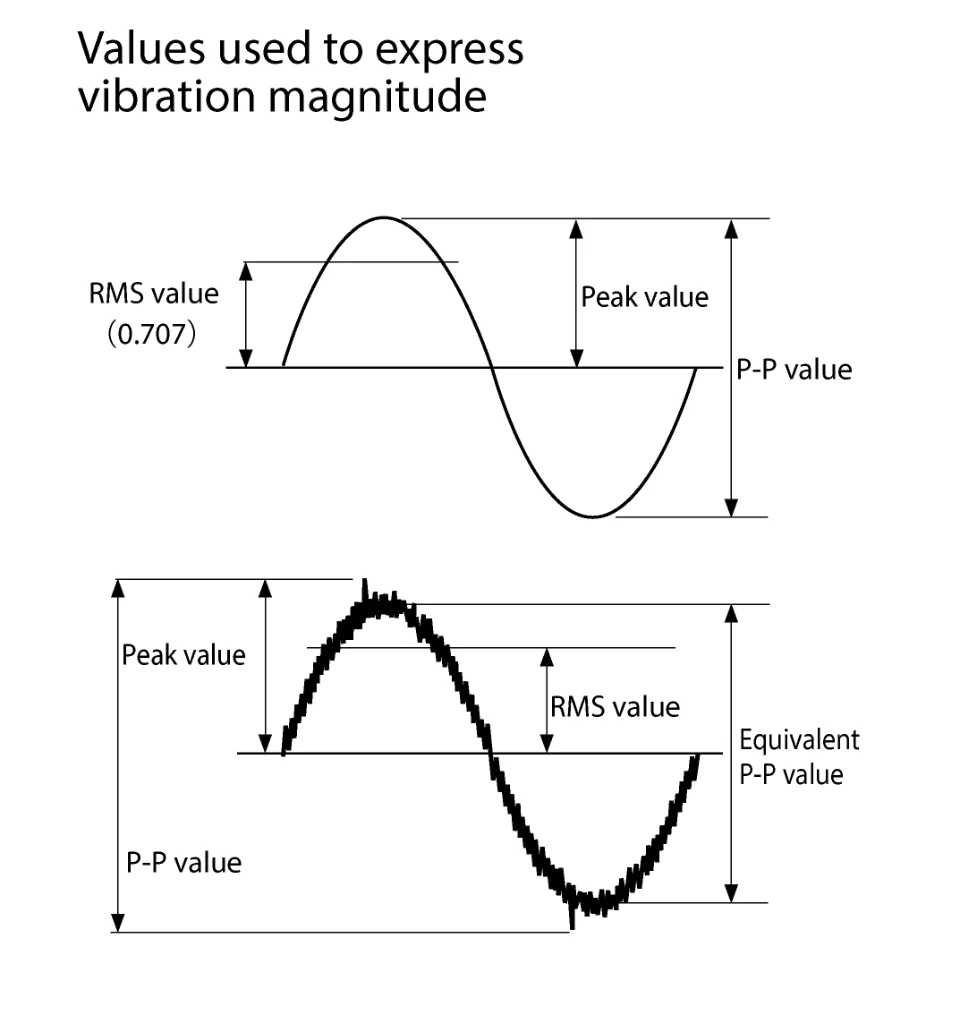

6 Cách Biểu Diễn Biên Độ Rung Động Cơ Học

1. Giá Trị Đỉnh (Peak Value)

Biên độ tối đa của tín hiệu từ vị trí cân bằng. Ký hiệu: A_peak. Phù hợp đánh giá tín hiệu xung ngắn.

2. Giá Trị Đỉnh-Đỉnh (Peak-to-Peak)

Tổng khoảng dao động từ đỉnh dương đến đỉnh âm. Ký hiệu: A_p-p = 2 × A_peak (với tín hiệu hình sin thuần túy). Trực quan nhất để đánh giá displacement thực tế.

3. Giá Trị Hiệu Dụng RMS (Root Mean Square)

Căn bình phương trung bình bình phương của tín hiệu theo thời gian. RMS phản ánh năng lượng tín hiệu và là thông số phổ biến nhất trong tiêu chuẩn đánh giá máy móc. Với tín hiệu hình sin: RMS = 0.707 × Peak.

4. Hệ Số Đỉnh (Crest Factor)

Tỷ số giữa giá trị đỉnh và giá trị RMS: CF = Peak / RMS. Hệ số đỉnh cao (CF > 4) cho thấy tín hiệu có nhiều xung ngắn – dấu hiệu của hư hỏng ổ bi giai đoạn đầu, khi ổ bi bắt đầu bong tróc nhưng tổng năng lượng rung chưa tăng nhiều.

5. Giá Trị Đỉnh Tương Đương (Equivalent Peak)

Peak tương đương = RMS × √2. Dùng để so sánh tín hiệu phi hình sin với tín hiệu hình sin tham chiếu.

6. Giá Trị P-P Tương Đương (Equivalent Peak-to-Peak)

P-P tương đương = 2 × √2 × RMS. Thường dùng trong đặc tả kỹ thuật displacement cho thiết bị trục quay.

Cách Chọn Đại Lượng Đo Rung Động Cơ Học Phù Hợp Theo Tần Số

Tần số vận hành	Đại lượng khuyến nghị	Ứng dụng điển hình
Dưới 200 Hz	Displacement (mm)	Máy nén piston, tuabin lớn
10 Hz – 1 kHz	Velocity RMS (mm/s)	Động cơ, máy bơm, quạt
Trên 1 kHz	Acceleration (g, m/s²)	Ổ bi tốc độ cao, bánh răng
Đa dải	Crest Factor + Velocity	Chẩn đoán toàn diện

Thiết Bị Đo Rung Động Cơ Học Chuẩn Xác cho Kỹ Sư Bảo Trì

Thiết bị đo rung động cơ học phù hợp cho bảo trì cần đo đồng thời ít nhất velocity và acceleration, hiển thị cả giá trị RMS và Peak. Tecostore cung cấp thiết bị VM-63C cầm tay đơn giản cho đo nhanh và VA-14 phân tích đầy đủ cho chẩn đoán chuyên sâu. Xem thêm thông tin kỹ thuật về rung động cơ học tại trang hỗ trợ RION.
