Chẩn Đoán Thiết Bị Phân Tích Rung Động FFT: Phát Hiện 3 Loại Hư Hỏng

Một nhà máy sản xuất giấy mất hơn 2 tỷ đồng thiệt hại do dây chuyền dừng đột xuất vì ổ bi máy nghiền hỏng. Điều đáng nói: chương trình bảo trì của họ đã đo rung động định kỳ, nhưng chỉ theo dõi giá trị tổng (Overall Vibration Level). Giá trị tổng không tăng đáng kể cho đến 48 giờ trước khi ổ bi hỏng hoàn toàn – quá trễ để lên kế hoạch sửa chữa. Nếu họ dùng chẩn đoán thiết bị phân tích rung động FFT, dấu hiệu bong tróc bề mặt ổ bi sẽ xuất hiện trong phổ tần số từ 3–6 tuần trước.

Tại Sao Chẩn Đoán Thiết Bị Phân Tích Rung Động FFT Chính Xác Hơn Đo Biên Độ?

Đo biên độ tổng cho biết “máy đang rung mạnh hay yếu” – nhưng không trả lời “tại sao”. Một máy bơm có thể có giá trị overall velocity 5 mm/s vì mất cân bằng nhẹ (vấn đề có thể chờ đến lần đại tu tiếp theo) hoặc vì ổ bi đang bong tróc nghiêm trọng (cần dừng máy ngay trong tuần này). Hai tình huống, cùng một giá trị tổng, nhưng mức độ khẩn cấp khác nhau hoàn toàn.

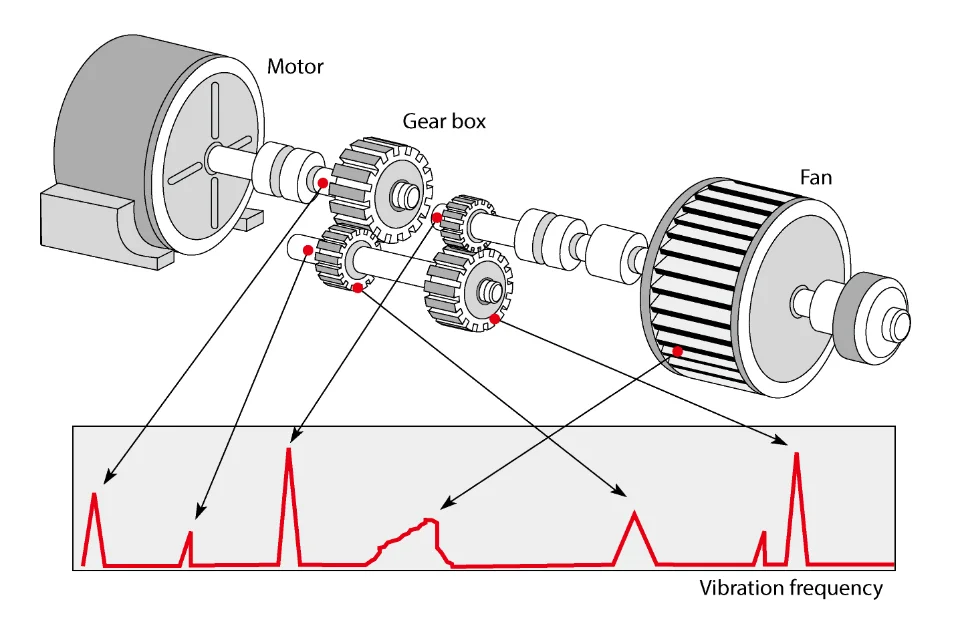

Chẩn đoán thiết bị bằng phân tích rung động FFT tách tín hiệu tổng hợp thành các thành phần tần số riêng lẻ. Mỗi loại hư hỏng tạo ra rung động ở tần số đặc trưng tính toán được từ thông số hình học của cơ cấu. Kỹ sư nhìn vào phổ và nhận diện loại hư hỏng, vị trí hư hỏng và mức độ nghiêm trọng.

Phân Tích Phổ Rung Động (FFT Spectrum) và Time Waveform

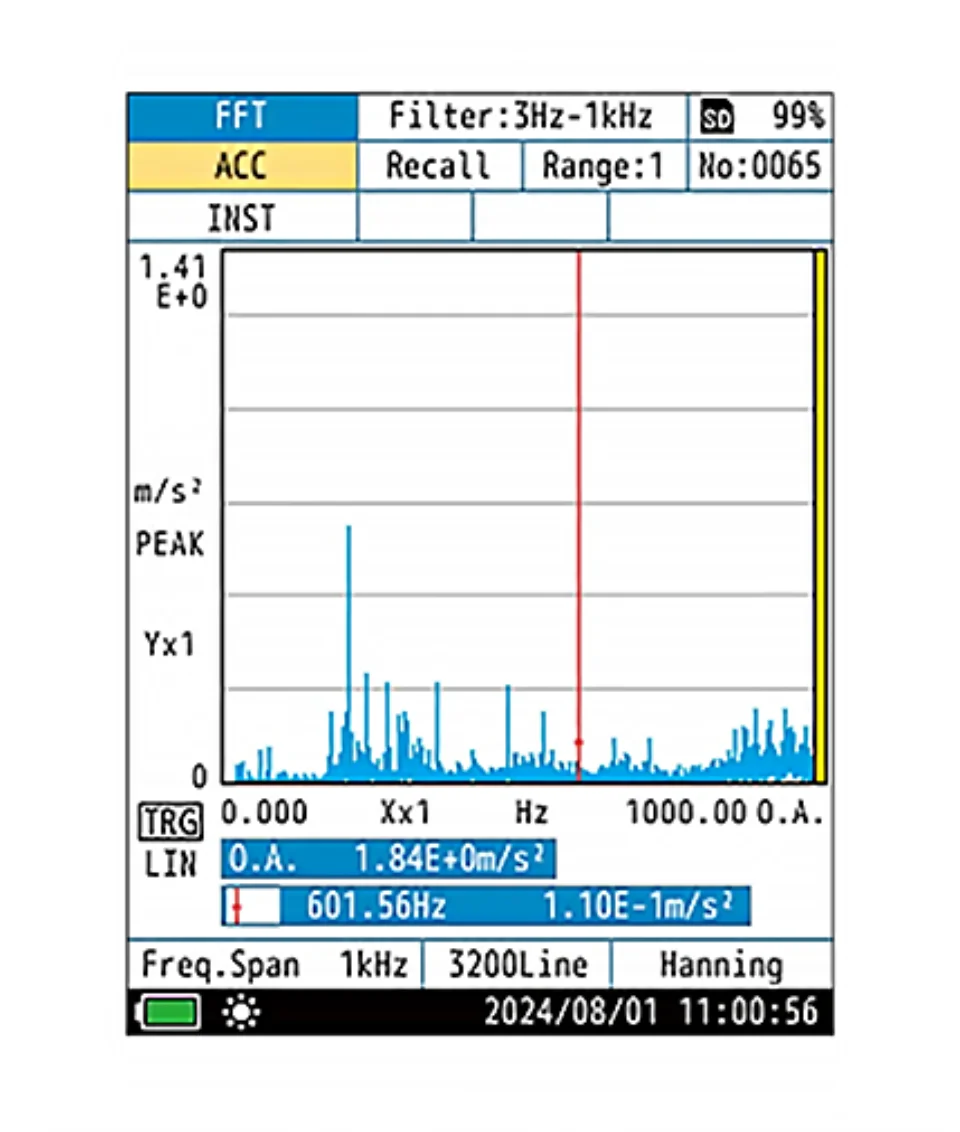

Spectrum – Biên Độ Theo Từng Tần Số

Phổ tần số (FFT Spectrum) là đồ thị biểu diễn biên độ rung động theo trục tần số. Mỗi đỉnh (Peak) trên phổ tương ứng với một thành phần rung động ở tần số xác định. Kỹ sư đọc phổ bằng cách so sánh vị trí các đỉnh với tần số đặc trưng của từng cơ cấu: 1×RPM (mất cân bằng), 2×RPM (lệch tâm), BPFO/BPFI (ổ bi ngoài/trong), GMF (bánh răng).

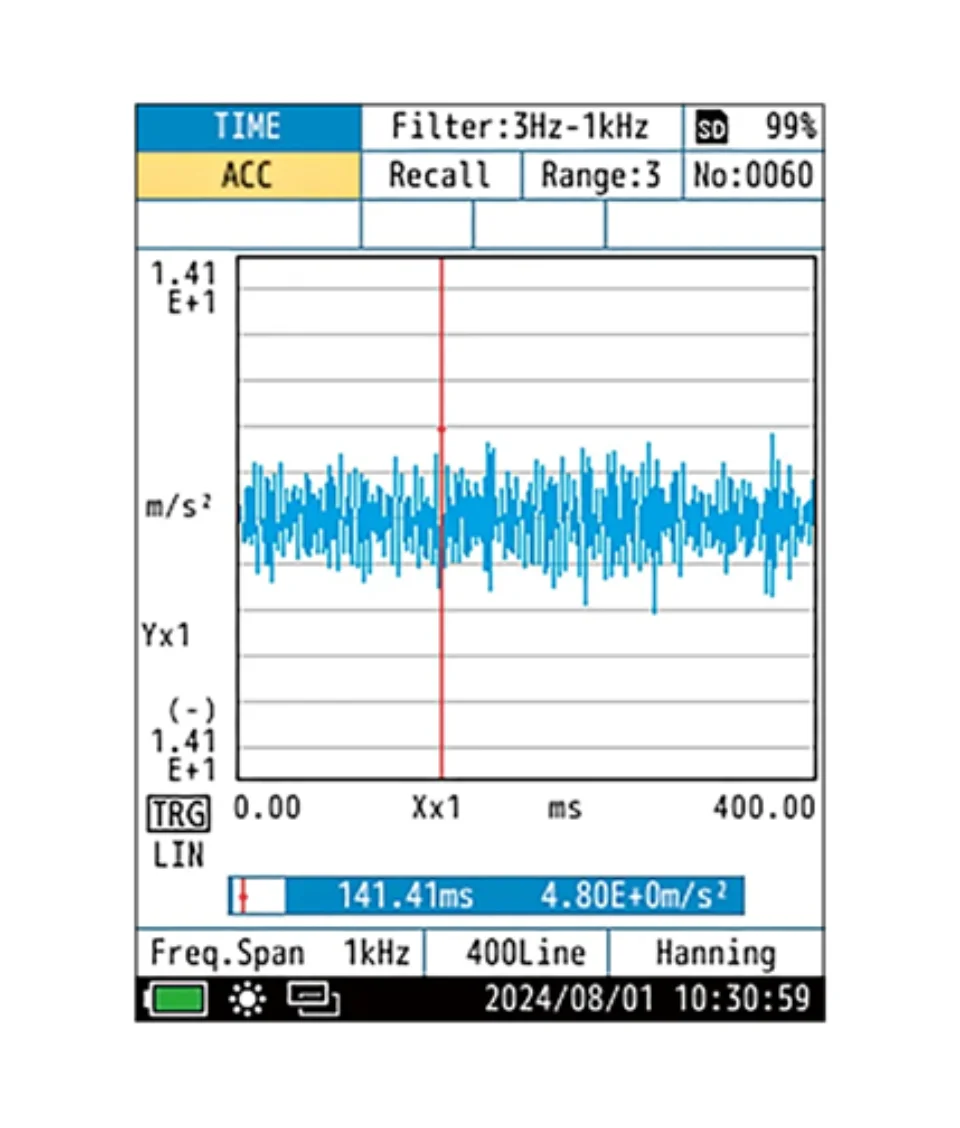

Time Waveform – Dạng Sóng Theo Thời Gian

Dạng sóng thời gian (Time Waveform) hiển thị biên độ tín hiệu theo trục thời gian. Phân tích Time Waveform bổ sung thông tin mà phổ FFT không thể thể hiện: tính chu kỳ của xung va đập, dạng sóng bất đối xứng và tín hiệu transient ngắn. Kết hợp Spectrum và Time Waveform cho phép chẩn đoán toàn diện hơn.

Phát Hiện 3 Loại Hư Hỏng Bằng Phân Tích Rung Động FFT

1. Mất Cân Bằng (Imbalance) – Hài Bậc 1 Của Tốc Độ Quay

Mất cân bằng (Imbalance) xảy ra khi tâm khối lượng của rotor không trùng với trục quay – do mài mòn không đều, tích tụ vật chất bẩn hoặc cong trục. Dấu hiệu trên phổ FFT: đỉnh lớn ở tần số 1×RPM (tần số bằng tốc độ quay).

Trong time waveform: dạng sóng hình sin thuần túy, đối xứng. Biên độ tỷ lệ thuận với tốc độ quay (tăng tốc → tăng biên độ). Xử lý: cân bằng động (Dynamic Balancing).

2. Lệch Tâm Trục (Misalignment) – Hài Bậc 2 và Bội Số

Lệch tâm trục (Shaft Misalignment) xảy ra khi trục của hai máy ghép nối không thẳng hàng – lệch góc (Angular Misalignment) hoặc lệch song song (Parallel Misalignment). Dấu hiệu trên phổ FFT: đỉnh nổi bật ở 2×RPM, thường kèm theo đỉnh tại 3×RPM và 4×RPM.

Đặc điểm phân biệt: lệch góc thường tạo đỉnh 2×RPM lớn ở hướng dọc trục (Axial Direction). Lệch song song thường tạo đỉnh 2×RPM lớn ở hướng ngang (Radial Direction). Xử lý: căn chỉnh trục bằng thiết bị Laser Alignment.

3. Hư Hỏng Ổ Bi (Bearing Defect) – Phân Tích Envelope

Hư hỏng ổ bi là bài toán phức tạp nhất trong chẩn đoán thiết bị bằng phân tích rung động FFT. Mỗi vị trí hỏng (vòng trong, vòng ngoài, viên bi, vành) tạo ra tần số va đập đặc trưng – gọi là BPFO (Ball Pass Frequency Outer Race), BPFI (Inner Race), BSF (Ball Spin Frequency) và FTF (Fundamental Train Frequency) – tính từ thông số hình học ổ bi.

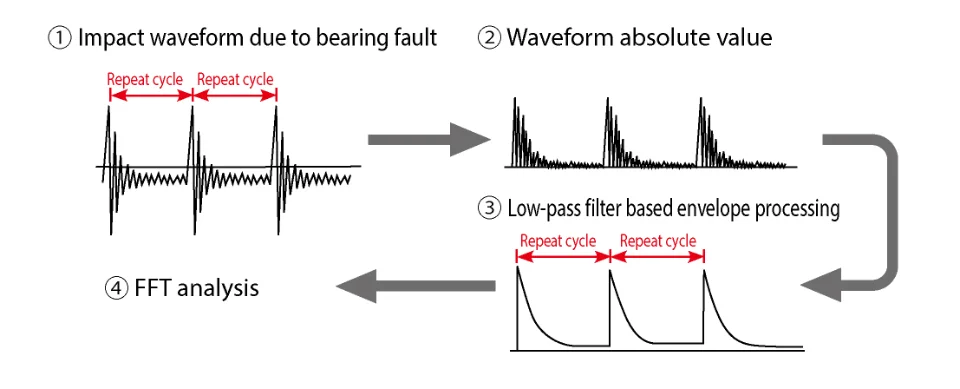

Kỹ thuật Envelope Analysis (Demodulation) lọc tín hiệu gia tốc tần cao, giải điều chế đường bao và phân tích FFT của đường bao để tìm đỉnh tại các tần số BPFO/BPFI. Đây là kỹ thuật duy nhất có thể phát hiện hư hỏng ổ bi giai đoạn đầu – khi viên bi chỉ vừa bắt đầu tróc bề mặt lăn.

Thiết Bị Chẩn Đoán Thiết Bị Bằng Phân Tích Rung Động FFT Chuyên Dụng

VA-14 với Chương Trình VX-14D Fault Diagnosis

Máy phân tích rung động VA-14 với chương trình VX-14D thực hiện chẩn đoán thiết bị bằng phân tích rung động FFT tự động: nhập thông số tốc độ quay, chọn loại máy và thiết bị tự xuất kết quả phân loại hư hỏng theo thang 1-99. Phù hợp cho kỹ sư bảo trì không có chuyên môn phân tích phổ.

RIONOTE với Phần Mềm SX-A1VA

Hệ thống RIONOTE kết nối với phần mềm SX-A1VA trên máy tính để thực hiện chẩn đoán thiết bị bằng phân tích rung động FFT chuyên sâu: phân tích Envelope, so sánh phổ với template tham chiếu, lập báo cáo xu hướng dài hạn và cảnh báo tự động khi vượt ngưỡng. Phù hợp cho chương trình PdM (Predictive Maintenance) quy mô lớn.

Tham khảo thêm thông tin kỹ thuật tại trang hỗ trợ RION.

Triển Khai Chẩn Đoán Thiết Bị Bằng Phân Tích Rung Động tại Nhà Máy

Chương trình chẩn đoán thiết bị bằng phân tích rung động FFT hiệu quả cần 3 yếu tố: thiết bị đủ tính năng, quy trình đo chuẩn hóa và cơ sở dữ liệu lịch sử để so sánh xu hướng.

Tecostore hỗ trợ triển khai trọn gói: cung cấp thiết bị, xây dựng quy trình đo và đào tạo kỹ sư đọc phổ cơ bản. Xem thêm thiết bị đo rung động tại hiện trường và bài viết về kiến thức rung động cơ học để hiểu rõ nền tảng trước khi triển khai. Liên hệ để được tư vấn xây dựng chương trình PdM phù hợp.
