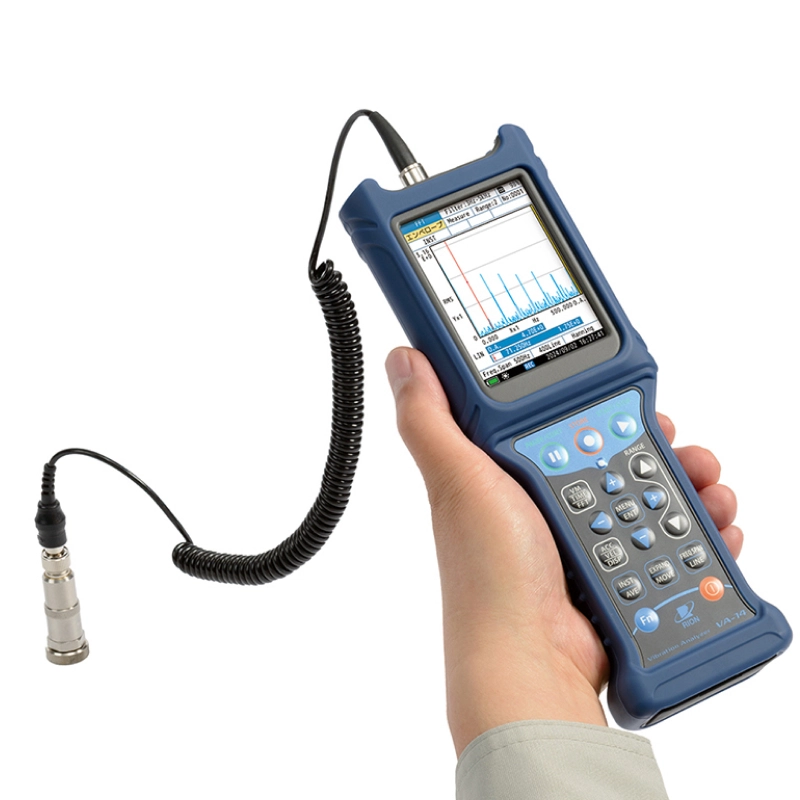

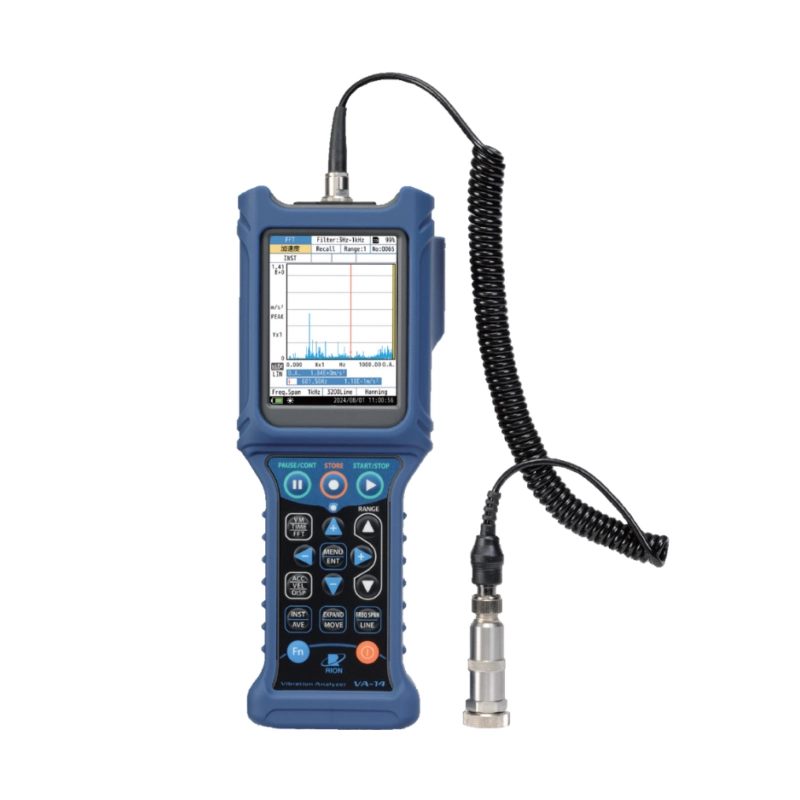

Máy phân tích độ rung Rion VA-14

Name: Máy phân tích độ rung Rion VA-14 | TECOSTORE.VN
Brand: Rion
SKU: VA-14
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: VA-14 Danh mục: Máy đo độ rung, Thiết bị quan trắc môi trường Thẻ: Rion, VA-14 Rion Thương hiệu: Rion

Mô tả
Thông số kỹ thuật

VA-14 là máy phân tích rung cầm tay có thể thực hiện phân tích FFT 1 kênh. Các chức năng đo lường bao gồm chức năng đo rung, chức năng dạng sóng thời gian và chức năng phân tích tần số
ược trang bị cổng USB và cổng LAN, máy có thể được sử dụng như một thiết bị đo cố định mà không cần vận hành trực tiếp tại chỗ bằng cách kết nối với thiết bị truyền thông bên ngoài hoặc có thể tích hợp vào hệ thống. Có thể thực hiện các phép đo rung nâng cao hơn nữa bằng hai loại chương trình tùy chọn.
Tính năng:
- Nhẹ và dễ cầm bằng một tay
- Thêm các chức năng tùy chọn sẽ mở rộng phạm vi đo lường
- Thiết bị đầu cuối LAN Đầu nối USB Type-C để điều khiển thiết bị và truyền tệp được lưu trữ trên thẻ SD.
- Nguồn điện qua đầu nối USB Type-C
- Đo đồng thời gia tốc, vận tốc, độ dịch chuyển và hệ số đỉnh gia tốc
- Có thể thiết lập bộ lọc (HPF, LPF) cho gia tốc, vận tốc và độ dịch chuyển tương ứng
- Ở chế độ FFT, “TOP10” hiển thị 10 dữ liệu phổ hàng đầu và “PEAK10” hiển thị dữ liệu đỉnh hàng đầu
- Đơn vị đo lường Anh (G, inch/giây, mils)

Tiêu chuẩn:
- Tiêu chuẩn CE:
  - Chỉ thị EMC: 2014/30/EU EN 61326-1:2021
  - Chỉ thị RoHS2: 2011/65/EU EN IEC 63000:2018
  - Chỉ thị điện áp thấp: 2014/35/EU EN 61010-1:2010/A1:2019
- WEEE: 2012/19/EU
- China RoHS
Số kênh đo: 1 kênh
Cổng kết nối: BNC / Nguồn điện CCLD 20 V, 2 mA
Cài đặt độ nhạy:
- Giá trị độ nhạy điển hình của PV-57I (đi kèm): 510×0.01 mV/(m/s²)
- Dải độ nhạy cài đặt khác: 0.100 mV/(m/s²) to 99.9 mV/(m/s²)
- Hiệu chuẩn:
  - Có thể hiệu chuẩn bằng VE-10 ngoài việc nhập giá trị độ nhạy được cung cấp cùng với máy đo gia tốc. Tuy nhiên, cần cân nhắc để tránh trọng lượng và độ rung của cáp ảnh hưởng đến phép đo. (VE-10 có thể hiệu chuẩn tới 70 g và riêng trọng lượng của PV-57I là khoảng 45 g.)
  - Tần số hiệu chuẩn：159,2 Hz
  - Mức hiệu chuẩn：10 m/s²
Đầu nối đầu vào:
- Đầu nối gia tốc kế:
  - 1 kênh (BNC)
  - Đầu nối cho máy đo gia tốc áp điện (máy đo gia tốc tiêu chuẩn được cung cấp: PV-57I)
  - Hỗ trợ bộ truyền động cảm biến (CCLD: 20 V, 2 mA)
  - Khi sử dụng PV-57I với bộ khuếch đại điện tích tích hợp (loại CCLD)
  - Dải tần số: 1 Hz đến 5 kHz
  - Giới hạn đo gia tốc liên tục tối đa: đỉnh 200 m/s²
- Đầu nối đầu vào kích hoạt bên ngoài (TRIG IN):
  - × 1 (giắc cắm siêu nhỏ, đường kính 2,5 mm)
  - Điều khiển kích hoạt bên ngoài bằng cách sử dụng cạnh giảm của tín hiệu mức TTL
Dải đầu vào:
- Khi độ nhạy là (0,100 đến 0,999) mV/(m/s²):
  - Gia tốc (ACC): (10, 31,6, 100, 316, 1000, 3160, 10000) m/s²(rms)
  - Vận tốc (VEL): (31,6, 100, 316, 1000, 3160, 10000, 31600) mm/giây (rms)
  - Độ dịch chuyển (DISP): (0,89, 2,83, 8,94, 28,3, 89,4, 283, 894) mm (EQ P–P)
- Khi sử dụng PV-57I hoặc độ nhạy là (1,00 đến 9,99) mV/(m/s²):
  - Gia tốc (ACC): (1, 3,16, 10, 31,6, 100, 316, 1000) m/s²(rms)
  - Vận tốc (VEL): (3,16, 10, 31,6, 100, 316, 1000, 3160) mm/giây (rms)
  - Độ dịch chuyển (DISP): (0,089, 0,283, 0,89, 2,83, 8,94, 28,3, 89,4) mm (EQ P–P)
- Khi độ nhạy là (10,0 đến 99,9) mV/(m/s²):
  - Gia tốc (ACC): ( 0,1, 0,316, 1, 3,16, 10, 31,6, 100) m/s²(rms)
  - Vận tốc (VEL): (0,316, 1, 3,16, 10, 31,6, 100, 316) mm/giây (rms)
  - Độ dịch chuyển (DISP): (0,0089, 0,0283, 0,089, 0,283, 0,89, 2,83, 8,94) mm (EQ P–P)
Dải đo (sử dụng PV-57I, bộ lọc thông cao 3 Hz, bộ lọc thông thấp 5 kHz)
- Gia tốc: 0,02 m/s² đến 141,4 m/s²（rms）(giới hạn bởi gia tốc đo liên tục tối đa của PV-57I)
- Gia tốc cực đại tức thời: 700 m/s²
- Vận tốc: 0.2 mm/s đến 141.4 mm/s（rms）(tại đầu vào 159,15 Hz)
- Độ dịch chuyển: 0.02 mm đến 40.0 mm（EQ P–P）(tại đầu vào 15.915 Hz)
Dải hoạt động tuyến tính (Đối với phạm vi toàn thang đo, khi tín hiệu điện được đưa vào (cài đặt độ nhạy: 5,10 mV/(m/s²)))
- Gia tốc: 0,02 m/s² đến 1000 m/s²（rms）±2%（tại đầu vào 80 Hz)
- Vận tốc: 0,1 mm/giây đến 1000 mm/giây（rms）±3％（tại đầu vào 159,15 Hz)
- Độ dịch chuyển: 0,0283 mm đến 283 mm（EQ P–P）±5％（ở đầu vào 15,195 Hz)
Dải tần số đo lường:
- Gia tốc: 1 Hz đến 20 kHz
- Vận tốc: 3 Hz to 3 kHz
- Độ dịch chuyển: 3 Hz đến 500 Hz
- Đường cong bao gia tốc: 1 kHz đến 20 kHz
Đơn vị đo lường: Trục dọc có thể thay đổi giữa tuyến tính và dB. Tiêu chuẩn tham chiếu dB như sau:
- Gia tốc: 1 m/s²
- Vận tốc: 1 mm/s
- Độ dịch chuyển: 1 mm
Dải động ở chế độ FFT
- Gia tốc (với tín hiệu điện đầu vào 80 Hz): 94 dB
- Vận tốc (với tín hiệu điện đầu vào 159,15 Hz): 80 dB
- Độ dịch chuyển (với tín hiệu điện đầu vào 80 Hz): 80 dB
Tần số lấy mẫu: 51,2 kHz
Màn hình hiển thị:
- Màn hình: Màn hình TFT-LCD 3,5 inch. Ở chế độ phân tích FFT và màn hình dạng sóng thời gian (TIME), vị trí con trỏ được điều khiển thông qua bảng cảm ứng.
- Độ phân giải màn hình: QVGA（320×240）
- Đèn nền: Tắt hoặc điều chỉnh độ sáng theo hai mức độ.
- Chu kỳ cập nhật TIME/FFT/VM (biểu đồ thanh): Tối thiểu 100 ms
- Chu kỳ cập nhật giá trị số: 1 giây
- Thời gian/TFT:
  - Chức năng hiển thị chồng chéo：Chức năng chồng chéo kết quả đo FFT/TIME đã chọn từ màn hình [Recall] lên biểu đồ
  - Danh sách 10 kết quả hàng đầu (chế độ Phân tích FFT)：TẮT, TOP10, PEAK10
  - Thu phóng：Có thể phóng to các trục dọc và ngang của biểu đồ.
Ngôn ngữ: tiếng Anh, tiếng Trung, tiếng Nhật
Chụp màn hình: Chụp lại hình ảnh hiện tại trên màn hình và lưu hình ảnh dưới dạng tệp BMP
Nguồn cấp:
- 6 x pin kiềm AA: thời gian làm việc khoảng 12 giờ
- Dòng điện tiêu thụ: Khoảng 130 mA (ở nguồn cung cấp 9 V)
- Nguồn cấp ngoài:
  - Loại: Giắc cắm DC (ngoài -, trong +), cổng USB (Type-C)
  - Điện áp hoạt động: Giắc cắm DC: 5,7 V đến 15 V (điện áp định mức khuyến nghị 12 V), USB: 5V (hoạt động ở dòng điện định mức 2,0 A trở lên)
  - Công suất tiêu thụ: Xấp xỉ 1,5 W (có bộ đổi nguồn AC NE-21P)
Nhiệt độ hoạt động: −10 ℃ đến +50 ℃, 10% đến 90% RH (không ngưng tụ)
Kích thước:
- Không có vỏ bảo vệ: 238.9 mm (H) × 80 mm (W) × 44.5 mm (D)
- Có vỏ bảo vệ: 240.7 mm (H) × 91.9 mm (W) × 47.9 mm (D)
Khối lượng: Khoảng 665g (bao gồm vỏ bảo vệ, pin và PV-57I)
Phụ kiện đi kèm:
- Máy đo gia tốc áp điện PV-57I ×1
- Cáp xoắn (Gắn vào PV-57I) ×1
- Bộ gắn nam châm VP-53S ×1
- Biểu đồ hiệu chuẩn PV-57I ×1
- Dây đeo vai ×1
- Pin kiềm AA ×6
- Hướng dẫn sử dụng: Hướng dẫn khởi động nhanh (tiếng Anh) ×1
- Hướng dẫn sử dụng: Hướng dẫn khởi động nhanh (tiếng Nhật) ×1
- Thẻ SD 512 MB ×1
- Tài liệu về RoHS của Trung Quốc ×1
- Phụ kiện đi kèm và Giấy chứng nhận kiểm tra ×1
