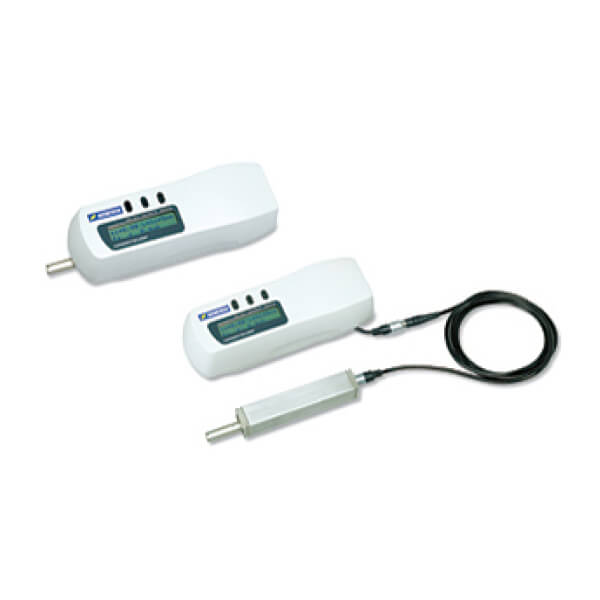

Thiết bị đo kết cấu bề mặt HANDYSURF E-35A/E-40A/E-45A

Thiết bị đo kết cấu bề mặt HANDYSURF E-35A/E-40A/E-45A - Ảnh 2

Thiết bị đo kết cấu bề mặt HANDYSURF E-35A/E-40A/E-45A

Name: Thiết bị đo kết cấu bề mặt HANDYSURF E-35A/E-40A/E-45A | TECOSTORE.VN
Brand: ACCRETECH
SKU: E_A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: E_A Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: ACCRETECH, E_A ACCRETECH Thương hiệu: ACCRETECH

Thông số kỹ thuật
Tài liệu kỹ thuật

Loại			HANDYSURF
			-35B		-40A		-45A
			5 μmR	2 μmR	5 μmR	2 μmR	5 μmR
Dải đo	Trục Z		±160 μm
	Trục chuyển động		Trục X 12.5 mm				Trục Y 4.0 mm
Độ phân giải	Trục Z		0.01 μm/±20 μm đến 0.08 μm/±160 μm
Phân tích	Tiêu chuẩn		Tuân theo JIS-2013/-2001/-1994/-1982, ISO-2009/-1997, DIN-1990, ASME-1995, CNOMO
	Thông số JIS-2001	Đo mặt cắt ngang / độ nhám	Ra, Pa, Rq, PT, Rz, Rz.J, Rzmax, Rq, Rp, Rt, R3z, RSm, Pc, AVH, Hmax, Hmin, Pmr, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K
		Mô típ	R, Rx, AR, W, Wx, AW, Wte
	Đánh giá đường cong		Đường cong biên dạng mặt cắt, đường cong nhám, đường cong nhám đặc biệt ISO13565, đường cong mô típ nhám, đường cong họa tiết trang trí, đường cong họa tiết đường bao
Bộ lọc	Cut-off		Bộ lọc Gaussian, bộ lọc 2RC bù pha (loại bù không pha) (JIS’82)
	Giá trị cut-off	λc	0.08, 0.25, 0.8, 2.5 mm				0.08, 0.25, 0.8 mm
		λs	2.5, 8 μm				2.5 μm
Độ dài đánh giá			0.4 mm đến 12.5 mm (đv: 0.1 mm)				0.4 mm đến 4.0 mm (đv: 0.1 mm)
Tốc độ trình điều khiển			0.6 mm/s
Lựa chọn	Hệ thống chuyển động		Kiểu tiêu chuẩn		Kiểu co lại		Kiểu theo dõi ngang
	Phương pháp cảm biến		Điện cảm vi sai (kiểu dịch chuyển)
	Lực đo		≤4 mN	≤0.75 mN	≤4 mN	≤0.75 mN	≤4 mN
	Đầu dò	Đường kính	5 μmR	2 μmR	5 μmR	2 μmR	5 μmR
		Góc	90° hình nón	60° hình nón	90° hình nón	60° hình nón	90° hình nón
		Chất liệu	Kim cương
	Phương pháp đo		Trượt: Sapphire, 32 mmR
Bộ xử lý đơn vị dữ liệu	Hiển thị		Màn hình LCD 16 hình x 2 dòng với chế độ ngủ
	Xuất dữ liệu	Chức năng kết nối	Đầu nối hỗ trợ RS232C, một cổng
		Máy in	Máy in (Tùy chọn): giấy ghi nhiệt (cuộn); Chiều rộng: 58mm (Chiều rộng ghi: 48 mm)
	Ngôn ngữ		Tiếng Nhật, tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Ý, tiếng Tây ban Nha, tiếng Bồ Đào Nha
Khác	Nguồn cấp	Sạc	Pin sạc tích hợp (sạc bằng bộ đổi nguồn AC), thời gian sạc: 10 giờ
		Điện áp	Bộ đổi nguồn AC một pha AC 100 V / 120 V / 220 V / 230 V
		Tiêu thụ điện năng	Khoảng 1 VA
	Kích thước (R x S x C) và trọng lượng		180 mm x 68 mm x 54 mm, khoảng 600 g

E_A_handysurf_e

Thiết bị đo kết cấu bề mặt HANDYSURF E-35A/E-40A/E-45A
