Mô tả

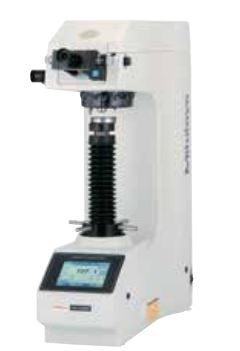

Máy đo độ cứng Mitutoyo HV110/HV120 Loại A
Dòng sản phẩm 810— Máy đo độ cứng Vickers – Loại A
TÍNH NĂNG
- Máy kiểm tra Vickers tải nặng có tính năng lựa chọn lực cơ giới từ 1-50kgf hoặc.3 đến 30kgf. Đèn LED có tuổi thọ cao có thể điều chỉnh hoàn toàn vận hành mát
- Thị kính hai dòng kết hợp với màn hình LCD cảm ứng màu để tạo ra các phép đo chính xác chỉ bằng một nút bấm.
- Đài đo vật kính có động cơ có thể chứa tối đa 3 vật kính khoảng cách làm việc dài cho nhiều loại vật liệu hơn, đồng thời cũng có sẵn nhiều loại rãnh và giai đoạn x-y.

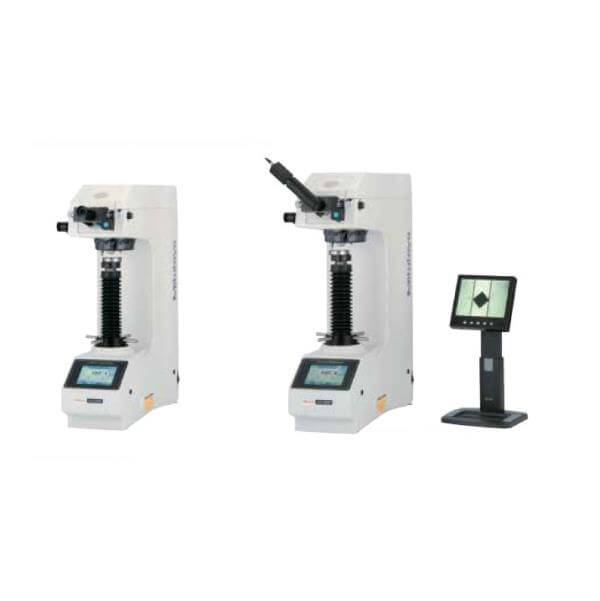

HV120 hiển thị với tùy chọn 810-454A CCTV Camera
THÔNG SỐ KỸ THUẬT
| Dòng sản phẩm | HV110 | HV120 |
| Mã đặt hàng | 810-441A | 810-446A |
| Lực đo | 9.807N (1kgf),19.61N (2kgf),29.42N (3kgf), 49.03N (5kgf), 98.07N (10kgf), 196.1N (20kgf)294.2N (30kgf), 490.3N (50kgf) | 2.942N (0.3kgf),4.903N (0.5kgf), 9.807N (1kgf),24.51N (2.5kgf),49.03N (5kgf), 98.07N (10kgf), 196.1N (20kgf)294.2N (30kgf) |
| Phương pháp kiểm tra được hỗ trợ | HV, HK, HB (Lực nhẹ*), Kc | |
| Kiểm tra lực đã chọn | Động cơ | |
| Độ chính xác | ±1% | |
| Kiểm soát gia tả | 60µ / s, 150µ / s Tự động (tải, thời đoạn, dỡ tải) | |
| Tốc độ tải | 5~999 sec. | |
| Vật kính | 2X, 5X, 10X (standard), 20X, 50X, 100X | |
| Kính hiển vi đo lường | 10X Filar dòng kép | |
| Tổng độ phóng đại | 20-1000X (100X Tiêu chuẩn) | |
| Trường nhìn | 1,400µ (10X Lens) Loại A | |
| Độ phân giải tối thiếu | < 50x = 0.1µm, ≥50x = 0.01µm | |
| Hiển thị | Màn hình LCD cảm ứng màu | |
| Chuyển đổi theo tỷ lệ: | 8 Loại (ASTM, ISO, JIS, SAE and BS) | |
| Số liệu thống kê: | N, Max., Min., Average, Range, High, Low, Good, Over, Under, SD(n-1), SD(n-1), SD(n) go/no-go judgment, | |
| Hiệu chỉnh độ cong | 0.01 to 200.00mm | |
| Chiều cao mẫu tối đa | 210mm Loại A | |
| Chiều sâu mẫu tối đa | 160mm | |
| Khối lượng mẫu tối đa | Đe 20 Kg , 10 Kg Với các bước X-y | |
| Quang trình | 100% Eyetube hoặc Camera | |
| Đầu ra | Rs232, SPC, USB2.0 | |
| Nguồn điện | 120 Volt AC/ 60 Hz | |
| Kích thước máy chính (WxDxH) | 9.9”x 24.7”x30.7 “ (252x627x781mm) | |
| Khối lượng | 110lbs. (50kg) | |
* Có thể yêu cầu các lực kiểm tra tùy chọn.
Phụ kiện tùy chọn
Thấu kính:
- 11AAC712Thấu kính phụ 2x
- 11AAC713Vật kính 5X
- 11AAC714Vật kính 20X
- 11AAC715Vật kính 50X
- 11AAC716Vật kính 100X
Bàn soi
- 810-423Đế chỉnh thủ công 50X50
- 810-427Đế chỉnh thủ công 2”X 2”(In/mm)
- 959149Cáp SPC (1m / 40”)
Quang học
- 11AAC711Bộ chuyển đổi CAMERA, ngàm C
- 810-454AHệ thống CCTV
đầu dò
- 19BAA060KIM CƯƠNG INTENDER (LOẠI VICKERS)
- 19BAA063KNOOP KIM CƯƠNG INTENDER
- 19BAA281BÓNG HỢP KIM ĐƯỜNG KÍNH 1MM
- 11AAD469ĐẦU HỢP KIM INDENTER, ĐƯỜNG KÍNH 1MM
- 19BAA283BÓNG HỢP KIM, ĐƯỜNG KÍNH 2.5MM
- 11AAD470ĐẦU HỢP KIM INDENTER – đường kính 2.5MM
Lực lượng kiểm tra bổ sung
- 11AAC697Trọng lượng Brinell 0.5 kg
- 11AAC698Trọng lượng Brinell 1.25 kg
- 11AAC699Trọng lượng Brinell 6.625 kg
- 11AAC700Trọng lượng Brinell 12.5 kg
