Mô tả

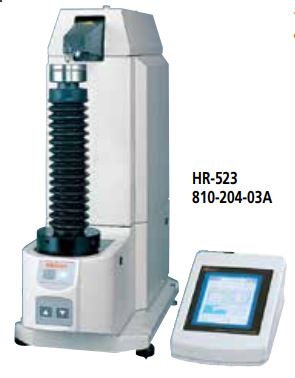

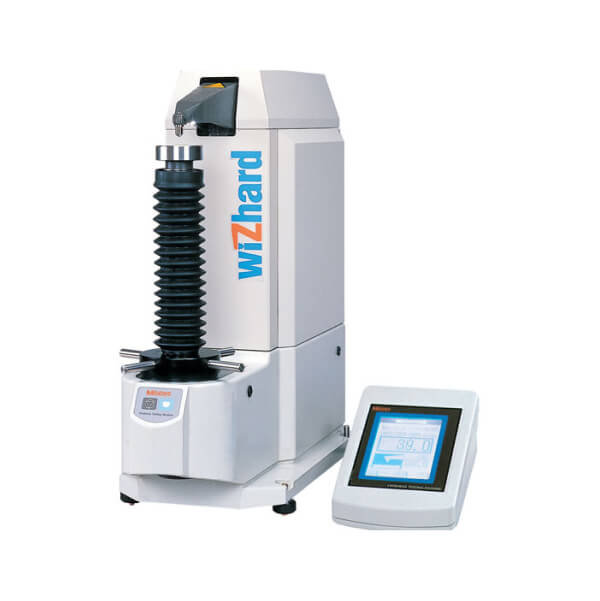

Máy đo độ cứng Mitutoyo HR-523/523(L)
DÒNG SẢN PHẨM 810 – Máy kiểm tra độ cứng loại Rockwell
TÍNH NĂNG
- Nhiều thử nghiệm tạo lực cho độ cứng Rockwell, Rockwell bề ngoài và lực nhẹ Brinell.
- Đầu dò cá heo để dễ dàng tiếp cận các bề mặt bên trong (tối thiểu ø40mm / ø22mm *) và bên ngoài.
* Khi sử dụng đầu dò kim cương tùy chọn(19BAA292)
- Kiểm soát lực kiểm tra điện tử thời gian thực để tải chính xác. Điều này giúp loại bỏ hiện tượng quá tải lực tải.
- Chức năng thoát đầu dò để kiểm tra liên tục tại vị trí bàn cố định. Điều này giúp loại bỏ sự mất ổn định gây ra bởi việc rút bàn.
- Bảng độ cao tự động dừng và tải lực thử sơ bộ tự động để tạo lực thử ổn định.
- Hoàn thiện với một đe phẳng loại V, đầu dò kim cương và bóng cacbua 1/16 ”, 2 khối thử nghiệm HRC và 1 khối thử nghiệm HRBW Rockwell và khối thử nghiệm HR30N và HR30TW.
THÔNG SỐ KỸ THUẬT
| Dòng sản phẩm | HR-523 | HR-523L | |
| Mã đặt hàng | 810-204-03A | 810-207-03A | |
| Lực đặt trước | 29.42N (3kgf), 98.07N (10kgf) | ||
| Lực đo | Rockwell | 588.4N (60kgf), 980.7N (100kgf), 1471N (150kgf) | |
| Rockwell Superficial | 147.1N (15kgf), 294.2N (30kgf), 441.3N (45kgf) | ||
| Lực Brinell nhẹ | 61.29 (6.25kgf), 98.07 (10kgf), 153.2 (15.625kgf), 245.2 (25kgf), 294.2 (30kgf), 306.5 (31.25kgf), 612.9 (62.5kgf), 980.7 (100kgf), 1226 (125kgf), 1839 (187.5kgf) | ||
| Kiểm soát lực | Điều khiển tự động (dỡ / thời đoạn / không tải) với phản hồi vòng kín | ||
| Bảng điều khiển / Màn hình | Hoạt động trên màn hình cảm ứng với màn hình đồ họa LCD có đèn nền | ||
| Kiểm tra lực đã chọn | Bằng màn hình cảm ứng | ||
| Lên / xuống bảng | Power-Drive (để đo hoàn toàn tự động) | ||
| Thời đoạn tải | 0 đến 120 giây. (1 giây. bước) | ||
| Chiều cao mẫu tối đa | 8.1” (205mm) | 15.5” (395mm) | |
| Độ sâu mẫu tối đa | 5.9” (150mm) | ||
| Chức năng chỉ báo hiển thị | Giá trị độ cứng, Giá trị độ cứng quy đổi, Điều kiện thử nghiệm, phán đoán dung sai Go/no-go, kết quả xử lý thống kê Kiểm tra độ cứng bề mặt Rockwell / Rockwell. Thử nghiệm liên tục Bù bề mặt hình trụ / hình cầu, bù dữ liệu. Chuyển đổi độ cứng (HV, HK, HRA / B / C / D / F / G / 15T / 30T / 45T / 15N / 30N / 45N, HS, HB, HBW, độ bền kéo) Go/no-go – đánh giá dung sai, chỉnh sửa dữ liệu đo, bộ nhớ dữ liệu (tối đa 1024 dữ liệu) Tính toán SPC (Số lượng dữ liệu, giá trị tối đa / tối thiểu / giá trị trung bình, phạm vi, giá trị giới hạn trên / dưới, độ lệch chuẩn, Số lần vượt qua / bị lỗi) Biểu đồ, biểu đồ ¯x-R | ||
| Dữ liệu đầu ra | RS-232C, SPC, Centronics | ||
| Kích thước (W x D x H) | 9.84” x 26.38” x 23.82” (250 x 670 x 605mm) | ||
| Khối lượng | 60kg (133lb) | 63kg (139lb) | |
Thông số kỹ thuật
- Lực đặt trước29.42N, 98.07N
- Lực kiểm tra
- Rockwell superficial:147.1, 294.2, 441.3N
- Rockwell:588.4, 980.7, 1471N
- Brinell*:
- Cài đặt lực kiểm traBởi đơn vị điều khiển
- Kiểm soát tảiTự động (gia tải, thời đoạn, giỡ tải)
- Thời đoạn tả0s – 120s (1s gia số)
- Chiều cao mẫu tối đa205mm (cho đe phẳng tiêu chuẩn)
- Độ sâu mẫu tối đa150mm (từ tâm của trục đầu dò)
- Bước nâng:Thủ công hoặc ổ điện
- Đơn vị điều khiểnNhập tay hoặc màn hình cảm ứng
- Dữ liệu đầu ra:RS-232C, Mã kỹ thuật số (SPC) và Centronics
- Nguồn cấp:120V AC, 50/60Hz
- Kích thước (W x D x H)
- Máy chính250 x 670 x 605mm
- Đơn vị điều khiển165 x 260 x 105mm
Phụ kiện tùy chọn
Xem trang K-11, 12

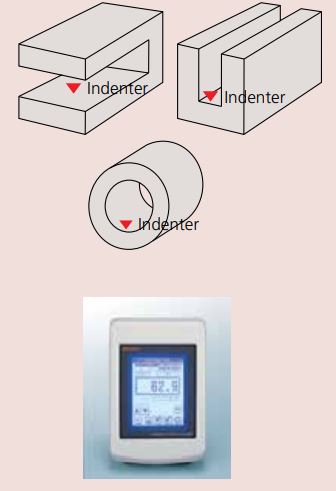

Có thể đo các hình dạng khác nhau của mẫu vật. (Cơ chế trục đầu dò kiểu mũi đã được thông qua.) Cơ chế thụt đầu vào kiểu mũi cho phép đo các mẫu ống cũng như bề mặt trên của mẫu phẳng.
Chức năng: Màn hình cảm ứng
- Hoạt động trên màn hình cảm ứng với màn hình đồ họa LCD có đèn nền.
- Lựa chọn từ xa lực thử liên quan đến việc lựa chọn thang đo độ cứng.
- Lựa chọn ngôn ngữ tin nhắn bằng tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Ý và tiếng Nhật.
- Mặt trụ và mặt cầu bù.
- Phần bù dữ liệu
- Chuyển đổi sang các thang đo độ cứng khác
- Xử lý thống kê mạnh mẽ với tính năng chỉnh sửa điểm dữ liệu linh hoạt và bộ nhớ dữ liệu 1024.
- Chỉnh sửa dữ liệu đo lường
- Go/no-go – Đánh giá dung sai
- Xử lý thống kê, biểu đồ và biểu đồ x-R¯
