Máy đo độ cứng Mitutoyo HM-200
Đối với hệ thống bán tự động và tự động B và D

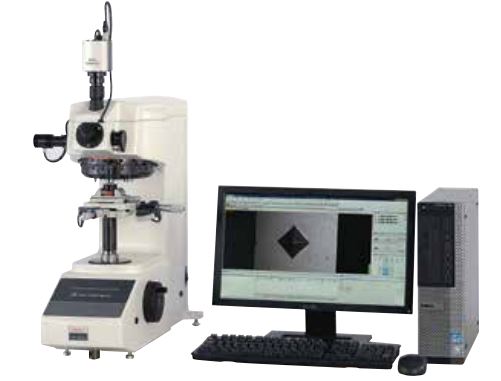

Hệ thống B (HM-210B/220B)
Hệ thống B được trang bị AVPAK-10, một gói phần mềm tự động đo độ dài đường chéo của một vết lõm và tính toán giá trị độ cứng tương ứng. Điều này có nghĩa là sai số đo do sự thay đổi trong cách diễn giải của người vận hành được loại bỏ, do đó giảm chi phí.
Tự động đo vết lõm / bàn soi thủ công

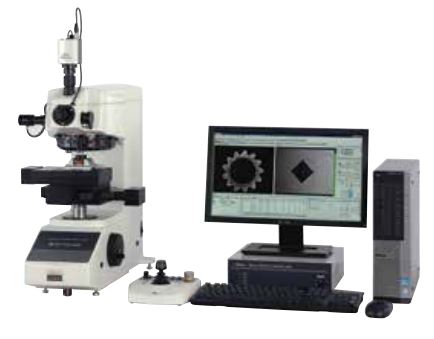

Hệ thống D (HM-210D/220D)
Ngoài các chức năng của Hệ thống B, Hệ thống D được trang bị chức năng lấy nét tự động và chế độ x-y có động cơ. Chức năng này cho phép kiểm tra độ cứng tự động, do đó tăng hiệu quả và giảm chi phí lao động.
Tự động đo vết lõm / bàn soi XY có động cơ / Tự động lấy nét
THÔNG SỐ KỸ THUẬT
Loại B Hệ thống kiểm tra điều khiển bằng PC Loại D Hệ thống kiểm tra điều khiển C với giai đoạn cơ giới và lấy nét tự động
| Mã sản phẩm | HM-210 Loại B | HM-210 Loại B V/K | HM-220 Loại B | HM-220 Loại B V/K |
| Mã đặt hàng | 64AAB323P | 64AAB324P | 64AAB325P | 64AAB326P |
| Mã sản phẩm | HM-210 Loại D | HM-210 Loại D V/K | HM-220 Loại B | HM-220 Loại B V/K |
| Mã đặt hàng | 64AAB380P | 64AAB381P | 64AAB382P | 64AAB383P |
| Lực đo (mN) | 98.07, 196.1, 294.2, 490.3, 980.7, 1961, 2942, 4903, 9807 (10gf-1000gf) |
0.4903, 0.9807, 1.961, 2.942, 4.903, 9.807, 19.61, 29.42, 49.03, 98.07, 196.1, 294.2, 490.3, 980.7, 1961, 2942, 4903, 9807, 19610 (0.05 gf-2kgf) |
||
| Lực đo | ≤100 gf in 1 gram, > 100gf bước 10 gram | < 1 gf in .1 gf , ≤100 gf in 1gram, > 100gf in 10 gram | ||
| Kiểm tra kiểm soát lực | Tạo lực bằng điện từ và điều khiển tự động (tải, dừng, dỡ) | |||
| Đơn vị điều khiển | không, bằng PC* | |||
| Tốc độ tải | 60 µ/ sec | 60µm/s, Biến đổi giữa 2 và 60µm/s. ≤ 30 gf. | ||
| Cách gia tải | 0-999 sec | |||
| Đầu dò | Vickers | Vickers and Knoop | Vickers | Vickers and Knoop |
| Vật kính | 10x, 50x | 10x, 20x, 50x | 10x, 50x, 100x | 10x, 50x, 100x |
| Đài đo vật kính | Động cơ điều khiển và vận hành bằng tay | |||
| Thị Kính Filar | không | |||
| CCTV camera | 3 megapixel, 1/2” | 3 megapixel, 1/2” | ||
| Phần mềm | AV Pak | AV Pak | ||
* *Phải sử dụng PC được chỉ định

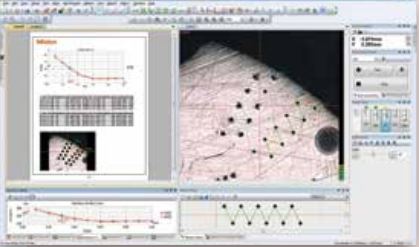

Phần mềm AVPAK

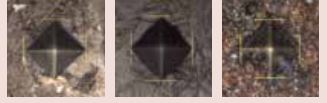

Ví dụ về đọc đầu dò
Dữ liệu kỹ thuật hệ thống D
| X-Y Phạm vị hoạt động động cơ | Hành trình tối đa | 50 x 50 mm* |
| Hành trình tối thiểu | 1µ | |
| Kích thước bàn đế | 130 x 130mm | |
| Tốc độ tối đa | 25mm/ sec | |
| Giai đoạn lấy nét có động cơ | Dải đo tối đa | 1.4mm |
| Đơn vị tối thiểu | .1µ | |
| Tốc độ tối đa | 1mm/ sec | |
| Chức năng của bộ điều khiển cần điều khiển | Chức năng | Khóa X và Y |
| trục | X, Y and Z (Focus) | |
| Kiểm soát tốc độ | Điều chỉnh H, M, L | |
| Kiểm tra kiểm soát | đầu dò, đài đo vật kính | |
| Khác | Dừng khẩn cấp |
*Tùy chọn 100 x 100 mm
