Mô tả

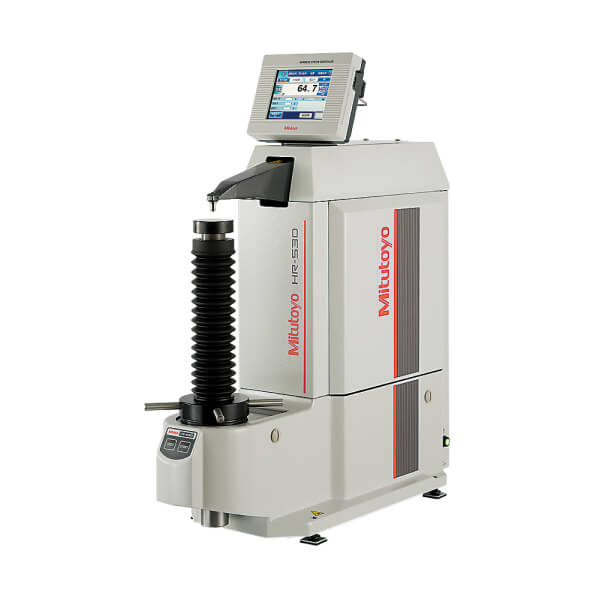

Máy đo độ cứng Mitutoyo HR-530/530L
DÒNG SẢN PHẨM 810 – Máy kiểm tra độ cứng loại Rockwell
TÍNH NĂNG
- Kiểm soát lực kiểm tra vòng kín cho phép thực hiện nhiều loại thử nghiệm độ cứng bao gồm Rockwell, Siêu bề mặt và Lực nhẹ Brinell (6,25 đến 187,5 kgf).
- Cũng có thể kiểm tra độ cứng của nhựa theo ASTM D785 (Proceedure A và B) và ISO2039-2.
- Máy kiểm tra kiểu mũi dự kiến cho phép kiểm tra các bộ phận bên trong có kích thước xuống đến 40mm hoặc 22mm với đầu thụt 19BAA292 tùy chọn
- 5 định dạng hiển thị có thể hiển thị cho bạn thông tin bạn cần. Số liệu thống kê và đồ thị cũng có thể được hiển thị trên bảng điều khiển màn hình cảm ứng màu.
- Sử dụng đơn giản Hệ thống khởi động phanh tự động bắt đầu thử nghiệm tự động khi đạt đến lực ban đầu
- HR-530 có sẵn các mẫu với chiều cao 9.8” (250mm) hoặc 15.5” (395mm)
- Hoàn chỉnh với một đầu dò kim cương kết hợp, một đầu lõm bi cacbua 1/16 ”, một mặt phẳng và một đe V, 2 HRC, 1 HRBW, 1 HR30TW và 1 khối thử HR30N.
5.7-inch LCD màu
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | 810-237 | 810-337 | |
| Dòng sản phẩm | HR-530 | HR-530L | |
| Phương pháp kiểm tra độ cứng | Rockwell/Rockwell Superficial/Brinell/Độ cứng của nhựa | ||
| Lực thử ban đầu (N) | 29.42N (3kgf), 98.07N (10kgf) | ||
| Lực đo | Rockwell Superficial | 147.1N (15kgf), 294.2N (30kgf), 441.3N (45kgf) | |
| Rockwell | 588.4N (60kgf), 980.7N (100kgf), 1471N (150kgf) | ||
| Lực Brinell nhẹ | 61.29 (6.25kgf), 98.07 (10kgf), 153.2 (15.625kgf), 245.2 (25kgf), 294.2 (30kgf), 306.5 (31.25kgf), 612.9 (62.5kgf), 980.7 (100kgf), 1226 (125kgf), 1839 (187.5kgf) | ||
| Kiểm tra kiểm soát lực | Tự động ( gia tải / giữ / giảm tải) | ||
| Cơ chế lên / xuống bảng | Thủ công (phanh tự động và trình tự tải) | ||
| Đơn vị điều khiển | Bảng cảm ứng màu | ||
| Kiểm tra lực chuyển đổi | Vận hành với bộ hiển thị | ||
| Thời gian giữ lực kiểm tra | 1 đến120s (Có thể lựa chọn theo đơn vị 1 giây) | ||
| Kích thước mẫu tối đa | Cao: 9.8” (250 mm) Sâu: 5.9” (150 mm) | Cao: 15.5” (395 mm) Sâu: 5.9” (150 mm) | |
| Đường kính trong cho phép của mẫu ống | Đường kính lỗ tối thiểu: 1,38 ”(35 mm) (khi sử dụng đầu dò đặc biệt:.87” (22 mm)) | ||
| Khối lượng tối đa bàn đế có thể tải | 45 lb (20 kg) | ||
| Đầu dò bi | Đầu dò bi các bua vonfram | ||
| Thiết bị hiển thị | inch | ||
| Hiển thị | Giá trị độ cứng, điều kiện thử nghiệm, kết quả phán đoán đi / không đi, kết quả tính toán thống kê, biểu đồ kiểm soát X-R, giá trị chuyển đổi độ cứng | ||
| Chức năng chuyển đổi [HV, HK, HR (Độ cứng Rockwell A, B, C, D, F, G / Rockwell Bề mặt 15T, 30T, 45T, 15N, 30N, 45N), HS, HB, độ bền kéo] | |||
| Đi/dừng – Đánh giá chức năng | |||
| Chức năng kiểm tra liên tục (đối với các mẫu có cùng độ dày) | |||
| Các chức năng hiệu chỉnh hình trụ, chỉnh hình cầu, hiệu chỉnh độ lệch, đa điểm | |||
| Chức năng tính toán thống kê (giá trị lớn nhất, giá trị nhỏ nhất, giá trị trung bình, độ lệch chuẩn, giá trị giới hạn trên, giá trị giới hạn dưới, số lần đi, phạm vi, số lần không thực hiện) | |||
| Chức năng tạo đồ thị (biểu đồ điều khiển X-R) | |||
| Ngôn ngữ hỗ trợ | Nhật, Anh, Đức, Pháp, Ý, Tây Ban Nha, Hàn Quốc, Trung Quốc (ký tự giản thể / ký tự phồn thể), Thổ Nhĩ Kỳ, Bồ Đào Nha, Hungary, Ba Lan, Hà Lan và Séc | ||
| Đầu ra dữ liệu bên ngoài | RS-232C, SPC, USB2.0 | ||
| Nguồn điện | AC120V | ||
| Kích thước bên ngoài | Máy chính | 9.84” x 26.38” x 23.82” (250(W)×667(D)×621(H) mm) | 11.8” x 26.2” x 30.1” (300(W)×667(D)×766(H) mm) |
| Bảng cảm ứng | 191(W)×147(D)×71(H) mm | ||
| Khối lượng | Khoảng 60 kg | Khoảng 69 kg | |
Lưu ý: Có thể không cho phép thử nghiệm nhựa, tùy thuộc vào chất liệu.
\
Màn hình hoạt động tiêu chuẩn
Hiển thị đồ họa kết quả tính toán thống kê và biểu đồ kiểm soát X¯-R

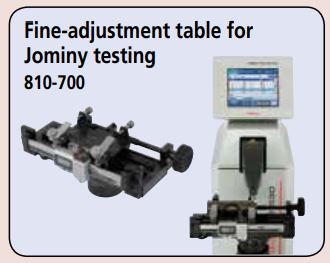

Phụ kiện tùy chọn
: Xem trang K-11, 12
Chức năng: Màn hình cảm ứng
- Hoạt động trên màn hình cảm ứng với màn hình đồ họa LCD có đèn nền
- Lựa chọn từ xa lực thử liên quan đến việc lựa chọn thang đo độ cứng.
- Lựa chọn ngôn ngữ tin nhắn bằng tiếng Anh, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, tiếng Ý và tiếng Nhật.
- Mặt trụ và mặt cầu bù.
- Phần bù dữ liệu
- Chuyển đổi sang các thang đo độ cứng khác
- Xử lý thống kê mạnh mẽ với tính năng chỉnh sửa điểm dữ liệu linh hoạt và bộ nhớ dữ liệu 1024.
- Chỉnh sửa dữ liệu đo lường
- Đi/dừng – Đánh giá dung sai
- Xử lý thống kê, biểu đồ và biểu đồ x-R
