Mô tả

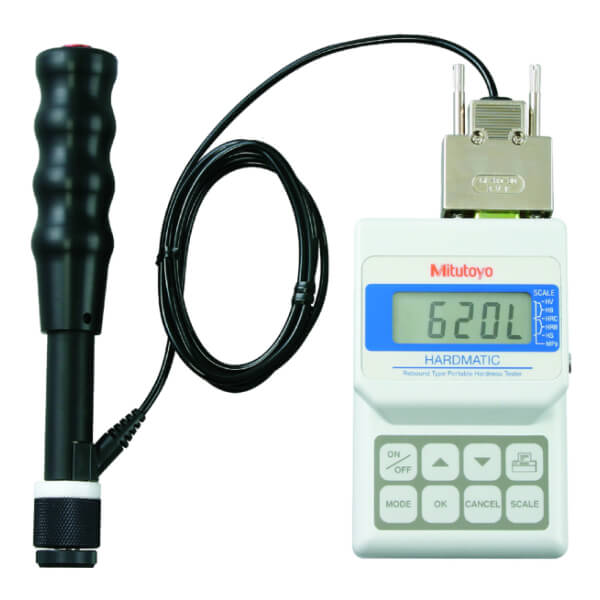

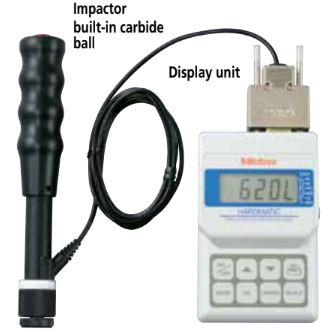

Máy đo độ cứng cầm tay Hardmatic HH-411
DÒNG SẢN PHẨM 810 — Loại đầu đo va đập
- HH-411 là máy đo độ cứng cầm tay
dùng cho kim loại với thân máy nhỏ gọn và
khả năng hoạt động cao.
Nó cho phép mọi người thực hiện kiểm tra độ cứng
một cách dễ dàng khi chạm vào phím,
vì vậy nó có thể được sử dụng rộng rãi
trên các thành phần khác nhau.
810-298-10: tiêu chuẩn ASTM
bao gồm thiết bị hiển thị, đầu đo loại D
(810-287-10) và đầu bi cacbua( 19BAA457).
THÔNG SỐ KỸ THUẬT
| Mã sản phẩm | HH-411 | ||
|---|---|---|---|
| Mã đặt hàng | 810-298-10 | ||
| Dải độ cứng | L-Value (ASTM A956) | ||
| Bộ cảm biến | Thiết bị đầu vào D (đầu bi cacbua) | ||
| Hiển thị | Độ cứng | Dải đo | Độ phân giải |
| HL | 1-999 HL | 1 HL | |
| HV | 43-950 HV | 1 HV | |
| HB | 20-894 HB | 1 HB | |
| HRC | 19.3-68.2 HRC | 0.1 HRC | |
| HRB | 13.5 – 101.7 HRB | 0.1 HRB | |
| HS | 13.2 – 99.3 HS | 0.1 HS | |
| HTN | 499 – 1996 Mpa | 1 Mpa | |
| Chức năng |
Chuyển đổi: HL,HV, HB, HRC, HRB, HS, HTN Chiều go/no go Bù lệch Bộ nhớ: 1,800 dữ liệu | ||
| Hướng lõm vào | Bất kỳ hướng nào | ||
| Đầu ra | RS-232C, SPC | ||
| Nguồn cung cấp | Pin Lithium AA; 2 chiếc. | ||
| Kích thước |
Bộ cảm biến: (Đường kính X H) 1.10" x 6.89" (28 x 175mm) Hiển thị: (W x D x H) 2.76" x 4.33" x 1.38" (70 x 110 x 35mm) | ||
| Khối lượng |
Bộ cảm biến: . 26lbs (120g) Hiển thị: .44lbs (200g) | ||
Đầu đo (Phụ kiện tùy chọn)
-
Nhiều loại đầu đo có thể được kết nối với
thiết bị hiển thị.
Sử dụng cho thành trong của trụ.
Tay cầm ngắn để cho phép
dễ dàng định vị trong ống trụ.
Sử dụng cho các phôi lõm
như răng bánh răng,
rãnh ổ bi, v.v.
Sử dụng cho bánh răng,
góc hàn, v.v.
Thông số kỹ thuật
- Đầu đo:Búa va đập với máy dò tích hợp
và đầu bi cacbua - (Loại D: phù hợp theo ASTM A 956)
- Thiết bị hiển thị:7-segment LCD
- Chức năngTự động bù góc, Bù lệch, phán đoán chiều go/no-go, chuyển đổi thang đo độ cứng
Lưu trữ dữ liệu (1800 dữ liệu đầu vào)
Phân tích thống kê (Trung bình, Tối đa, Tối thiểu, Độ phân tán)
Chức năng tắt tự động Chức năng hiển thị bộ đếm - Có thể kiểm tra phôi
- Độ dày:Tối thiểu 5mm hoặc cao hơn
- Khối lượng:5kg hoặc lớn hơn
- Điểm kiểm tra:5 mm trở lên từ mép của mẫu,
3 mm trở lên đối với
mỗi điểm được kiểm tra. - Độ nhám bề mặt:Ra 10μm hoặc nhỏ hơn
- Nguồn cung cấpPin Lithium AA 2 chiếc hoặc tùy chọnl
Bộ chuyển đổi AC (tuổi thọ pin: 70 tiếng)
Phụ kiện tiêu chuẩn
| 19BAA265 | Khối kiểm tra HLD800 |
| 810-291-10 | Thiết bị hiển thị |
| 810-287-10 | Bộ cảm biến |
| 19BAA460 | Cáp |
| Pin AA (Lithium) 2 chiếc |
Phụ kiện tùy chọn
| 264-505A: | Bộ xử lý điện tử nhỏ DP-1VR |
| 937387: | Cáp kết nối |
| 09EAA082: | Giấy inr (10 cuộn/bộ) |
| 810-622A: | Máy in nhiệt DUP-414 |
| 19BAA285: | Cáp kết nối cho Máy in nhiệt |
| 19BAA157: | Giấy cho Máy in nhiệt |
| 19BAA238: | Cáp kết nối RS-232C cho PC |
| 06AEG302JA: | Bộ chuyển đổi AC của thiết bị hiển thị |
| 19BAA243: | Khối kiểm tra độ cứng (880HLD) |
| 19BAA245: | Khối kiểm tra độ cứng (730HLD) |
| 19BAA246: | Khối kiểm tra độ cứng (620HLD) |
| 19BAA247: | Khối kiểm tra độ cứng (520HLD) |
| 19BAA248: | Vòng hỗ trợ cho bề mặt lồi của hình trụ (R10 – R20) |
| 19BAA249: | Vòng hỗ trợ cho bề mặt lồi của hình trụ (R14 – R20) |
| 19BAA250: | Vòng hỗ trợ cho bề mặt lồi của hình cầu (R10 – R27.5) |
| 19BAA251: | Vòng hỗ trợ cho bề mặt lồi của hình cầu (R13.5 – R20) |
| 19BAA457: | Đầu bi cacbua D, DC, loại đầu đo D+15 |
| 19BAA458: | Trục bi cho loại đầu đo DL |
| 810-287-10: | Đầu đo loại D UD-411 |
| 810-288-10: | Đầu đo loại DC UD-412 |
| 810-289-10: | Loại đầu đo D+15 UD-413 |
| 810-290-10: | Loại đầu đo DL UD-414 |
