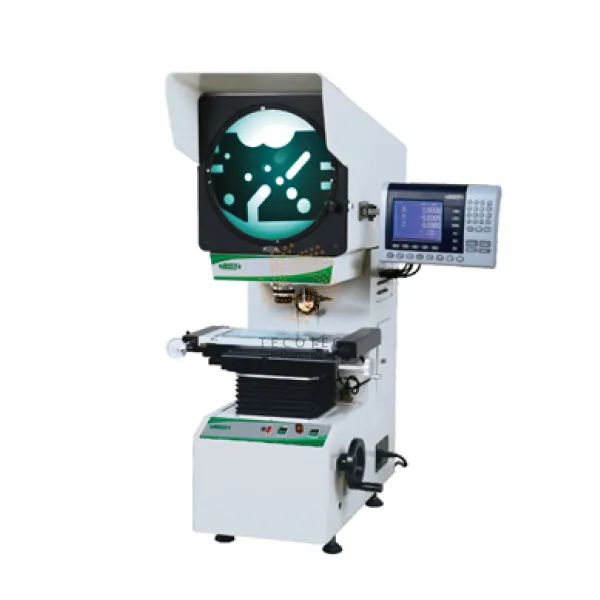

Máy chiếu biên dạng loại cơ bản Insize ISP-R200

Máy chiếu biên dạng loại cơ bản Insize ISP-R200 - Ảnh 2

Máy chiếu biên dạng loại cơ bản Insize ISP-R200

Name: Máy chiếu biên dạng loại cơ bản Insize ISP-R200 | TECOSTORE.VN
Brand: Insize
SKU: ISP-R200
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: ISP-R200 Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: Insize, ISP-R200 Insize Thương hiệu: Insize

Mô tả

Máy chiếu biên dạng loại cơ bản Insize ISP-R200

Hình ảnh: Hình ảnh thẳng đứng
Bàn soi:
– Hành trình bàn soi X-Y:
– Dải đo: 200 x 100 mm
– Độ phân giải: 0.5 µm
– Độ chính xác: (4+L/25) µm, L là chiều dài đo tính bằng mm
– Kích thước bàn sắt: 350 x 170 mm
– Kích thước bàn kính: 246 x 120 mm
– Hành trình bàn soi Z (lấy nét): 100 mm
– Tải trọng tối đa: 30 kg
Chiều cao phôi tối đa: 80 mm
Độ chính xác phóng đại: ±0.08%
Màn hình máy chiếu:
– Đường kính: Ø312 mm
– Phạm vi quay: 0°~360°, độ phân giải: 1″ hoặc 0.01″
– Các dòng tham khảo: chữ thập kép

Thấu kính:

Độ phóng đại	10X (bao gồm)	20X (tùy chọn)	50X (tùy chọn)	100X (tùy chọn)
Phạm vi quan sát	Ø30 mm	Ø15 mm	5Ø6 mm	Ø3 mm
Phạm vi hoạt động	77.7 mm	44.3 mm	38.4 mm	25.3 mm

Chiếu sáng
– Chiếu sáng biên dạng: Đèn Halogen 24 V/150 W, có thể điều chỉnh độ sáng
– Chiếu sáng bề mặt: Đèn Halogen 24 V/150 W
Đơn vị xử lý dữ liệu
– Hiển thị: Hành trình bàn soi X-Y, màn hình xoay
– Đầu ra: RS232C
– Chức năng:
– Đo tọa độ của điểm
– Đo tọa độ của đường
– Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm
– Đo khoảng cách giữa hai đối tượng
– Đo góc với bốn điểm hoặc hai đường thẳng
– Chuyển đổi tọa độ
– Thêm chức năng
– Chức năng nâng cao: Chạy chương trình cho các phép đo hàng loạt
Nguồn cấp: 110/220 V, 50/60Hz
Kích thước (D x R x C): 788 x 524 x 1152 mm
Trọng lượng: 180 kg
Bao gồm:
– Máy chính x 1
– Thấu kính 10X x 1
– Công tắc chân x 1
– Nắp chống bụi x 1

Máy chiếu biên dạng loại cơ bản Insize ISP-R200

Máy chiếu biên dạng loại cơ bản Insize ISP-R200
