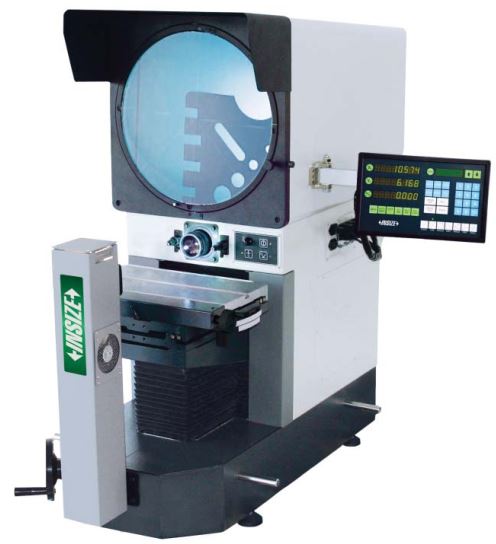

Máy chiếu biên dạng Insize ISP-W4025
LIÊN HỆ
Vui lòng liên hệ để nhận báo giá phù hợp
Yêu cầu báo giá
LIÊN HỆ ĐỂ CÓ GIÁ TỐT
Thanh toán an toàn
Hỗ trợ chuyên nghiệp
Đổi trả dễ dàng
Giao hàng tận nơi
Máy chiếu biên dạng Insize
ISP-W4025
ISP-A7000E
Các thông số kỹ thuật ISP-A7000E
CD (bao gồm, chỉ dành cho ISP-A7000E)
PHỤ KIỆN TÙY CHỌN
Ống kính
Mẫu demo (cần bàn quay)
Cân hiệu chuẩn 300mm (kiểm tra độ phóng đại chính xác cùng với thang chia vạch 50mm hoặc hiệu chỉnh độ chính xác của phép đo)
Khối V có kẹp
Êtô
Biểu đồ lớp phủ Ø300mm (thước đo góc chia độ 1 °, bán kính có gia số 1mm)
Bàn quay
Máy in (chỉ dùng cho ISP-A7000E)
Thước chia vạch lệ 50mm (kiểm tra độ phóng đại chính xác)
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | ISP-W4025 | ISP-A7000E | |
|---|---|---|---|
| Bộ cảm biến cạnh | không bao gồm | có bao gồm | |
| Thấu kính | Độ phóng đại | 5X (tùy chọn) 10X (tiêu chuẩn) 20X (tùy chọn) 50X (tùy chọn) 100X (tùy chọn) | |
| Phạm vi quan sát | Ø80mm Ø40mm Ø20mm Ø8mm Ø4mm | ||
| Phạm vi làm việc | 93.7mm 103.9mm 95.1mm 65.7mm 35mm | ||
| Độ phóng đại chính xác | ±0.08% | ||
| Hình ảnh | Hình ảnh thẳng đứng | ||
| Màn hình thước đo góc | Đường kính : Ø400mm | ||
| Phạm vi quay: 0°~360°, độ phân giải: 1″ hoặc 0.01° | |||
| Dòng tham chiếu: sợi tóc chéo | |||
| Bàn soi | kích thước bàn soi kim loại | 450x200mm | |
| Dải quay | ±15° | ||
| Hành trình bàn soi X-Z | Dải do :250x150mm | ||
| Độ phân giải: 0.5μm | |||
| Độ chính xác : (4+L/25)µm L là chiều dài đo tính bằng mm | |||
| Dải hành trình (trục Y) | 100mm | ||
| Khả năng chịu tải | 50kg | ||
| Chiếu sáng | Chiếu sáng đường viền: đèn halogen 24V / 150W, độ sáng có thể điều chỉnh | ||
| Chiếu sáng bề mặt: Đèn halogen 12V / 150W (có 2 sợi, có thể điều chỉnh vị trí) | |||

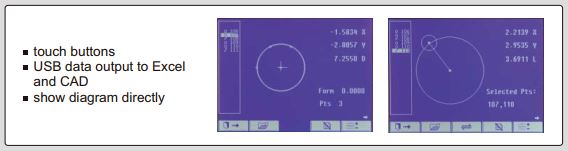

| Đơn vi xử lí dữ liệu | Hiển thị | Hành trình bàn soi X-Z, Màn hình xoay | |
| Đầu ra | RS232C | RS232C, USB (xuất dữ liệu sang Excel và CAD) | |
| Chức năng |  Đo tọa độ điểm  Đo tọa độ của đường  Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm  Đo khoảng cách giữa hai đối tượng  Đo góc với bốn điểm hoặc hai đường thẳng  Xét góc tọa độ  Chuyển đổi tọa độ  Xác định trung điểm của tọa độ |  Đo tọa độ điểm  Đo tọa độ của đường  Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm  Đo khoảng cách giữa hai đối tượng  Đo góc với bốn điểm hoặc hai đường thẳng  Chuyển đổi tọa độ  Chọn đối tượng đo tự động theo điểm chọn và hiển thị kết quả | |
| Chức năng đặc biệt | — | Chạy chương trình cho các phép đo hàng loạt | |
| Nguồn cấp | 110/220V, 50/60Hz | ||
| Kích thước (LxWxH) | 1215x646x1210mm | ||
| Trọng lượng | 240kg | ||
TIÊU CHUẨN VẬN CHUYỂN
| Máy chính | 1 chiếc |
|---|---|
| Thấu kính 10X | 1 chiếc |
| Biểu đồ lớp phủ | 4 chiếc |
| Công tắc chân | 1 chiếc |
| Nắp phủ bụi | 1 chiếc |
| USB và phần mềm ( Chỉ dùng ISP-A7000E) | 1 chiếc |
PHỤ KIỆN TÙY CHỌN
| Thấu kính 5X | ISP-W4025-LENS5X |
|---|---|
| Thấu kính 20X | ISP-W4025-LENS20X |
| Thấu kính 50X | ISP-W4025-LENS50X |
| Thấu kính 100X | ISP-W4025-LENS100X |
| Ø300mm Biểu đồ lớp phủ | ISP-A3000-CHART |
| Thước đọc tỉ lệ 50mm | ISP-A3000-SCALE50 |
| Cân hiệu chuẩn 300mm | ISP-A3000-RULE |
|---|---|
| Mẫu thử | ISP-A3000-DEMO |
| Khối V có kẹp | ISP-A1000-VBLOCK |
| Bàn quay | ISP-A3000-RTABLE |
| ÊTÔ | ISP-A3000-VISE |
| Máy in (chỉ dùng cho ISP-A7000E) | ISP-A3000-PRINTER |
