Mô tả

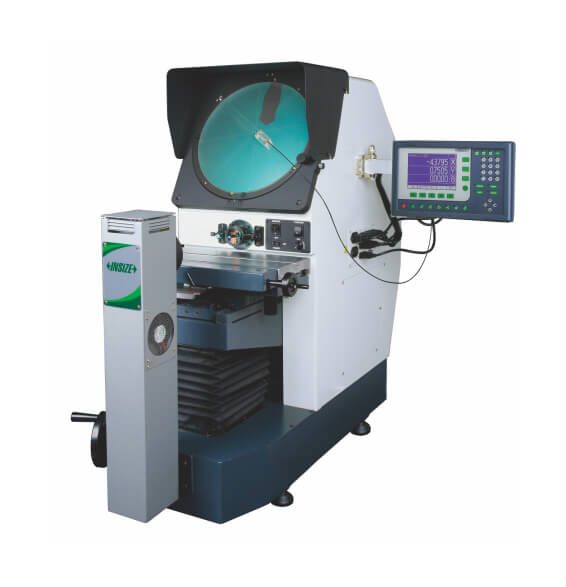

Máy chiếu biên dạng Insize
Các thông số kỹ thuật ISP-A3000E
CD
(bao gồm, chỉ dành cho
ISP-A3000E)
PHỤ KIỆN TÙY CHỌN
Ống kính
Mẫu thử
Cân hiệu chuẩn 300mm (kiểm tra
độ phóng đại chính xác cùng
với thang chia vạch 50mm hoặc
hiệu chỉnh độ chính xác của phép đo)
Biểu đồ lớp phủ (thước đo góc chia 1°
, bán kính với gia số 1mm )
Khối V có kẹp
Êtô
Thước đọc tỉ lệ 50mm
(kiểm tra độ chính xác của độ phóng đại))
Bàn quay
Máy in (chỉ dùng cho ISP-A5000E)
THÔNG SỐ KỸ THUẬT
| Mã đặt hàng | ISP-W3020 | ISP-A3000E | |||
| Bộ cảm biến cạnh | không bao gồm | bao gồm | |||
| Ống kính | Độ phóng đại | 10X (bao gồm) | 20X (tùy chọn) | 50X (tùy chọn) | 100X (tùy chọn) |
| Phạm vi quan sát | ø30mm | ø15mm | ø6mm | ø3mm | |
| Phạm vi làm việc | 77.7mm | 44.3mm | 38.4mm | 25.3mm | |
| Độ phóng đại chính xác | ±0.08% | ||||
| Màn hình thước đo góc | Đường kính: ø300mm | ||||
| Phạm vi quay: 0°~360°,độ phân giải: 1″ hoặc 0.01° | |||||
| Dòng tham chiếu: sợi tóc chéo | |||||
| Bàn soi | kích thước bàn soi kim loại | 400x150mm | |||
| Dải quay | ±15° | ||||
| Hành trình bàn soi X-Z | Phạm vi: 200x100mm | ||||
| Độ phân giải: 0.5µm | |||||
| Độ chính xác : (4+L/25)µm L là chiều dài đo tính bằng mm | |||||
| Dải hành trình (trục Z) | 75mm | ||||
| Khả năng chịu tải | 50kg | ||||
| Chiếu sáng | Đường viền chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng | ||||
| Bề mặt chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng | |||||
| Đơn vi xử lí dữ liệu | Hiển thị | Hành trình bàn soi X-Z, Màn hình xoay | |||
| Đầu ra | RS232C | RS232C, USB (xuất dữ liệu sang Excel và CAD) | |||
| Chức năng |  Đo tọa độ điểm  Đo tọa độ của đường  Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm  Đo khoảng cách giữa hai đối tượng  Đo góc với bốn điểm hoặc hai đường thẳng  Xét góc tọa độ  Chuyển đổi tọa độ  Xác định trung điểm tọa độ |  ĐO tạo độ điểm  Đo tọa độ của đường  Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm  Đo khoảng cách giữa hai đối tượng  Đo góc với bốn điểm hoặc hai đường thẳng  Chuyển đổi tọa độ  Chọn đối tượng đo tự động theo điểm chọn và hiển thị kết quả | |||
| Chức năng đặc biệt | – | Chạy chương trình cho các phép đo hàng loạt | |||
| Nguồn điện | 110/220V, 50/60HZ | ||||
| Kích thước (LxWxH) | 1090x830x1010mm | ||||
| Trọng lượng | 160kg | ||||
TIÊU CHUẨN VẬN CHUYỂN
| Máy chính | 1 chiếc |
| Thấu kính 10X | 1 chiếc |
| Biểu đồ lớp phủ | 4 chiếc |
| Công tắc chân | 1 chiếc |
| Nắp chống bụi | 1 chiếc |
| USB và phần mềm (Chỉ dùng ISP-A1000E) | 1 chiếc |
PHỤ KIỆN TÙY CHỌN
| Thấu kính 20X | ISP-A3000-LENS20X |
| Thấu kính 50X | ISP-A3000-LENS50X |
| Thấu kính 100X | ISP-A3000-LENS100X |
| Biểu đồ lớp phủ | ISP-A3000-CHART |
| Thước chia vạch (50mm) | ISP-A3000-SCALE50 |
| Cân hiệu chuẩn 300mm | ISP-A3000-RULE |
| Mẫu thử | ISP-A3000-DEMO |
| Khối V có kẹp | ISP-A1000-VBLOCK |
| Bàn xoay | ISP-A3000-RTABLE |
| ÊTÔ | ISP-A3000-VISE |
| Máy in (chỉ dùng cho ISP-A3000E) | ISP-A3000-PRINTER |
