Máy chiếu biên dạng Insize ISP-W3020

Name: Máy chiếu biên dạng Insize ISP-W3020 | TECOSTORE.VN
Brand: Insize
SKU: ISP-W3020
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: ISP-W3020 Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: Insize, ISP-W3020 Insize Thương hiệu: Insize

Mô tả

Máy chiếu biên dạng Insize

PHỤ KIỆN TÙY CHỌN

THÔNG SỐ KỸ THUẬT

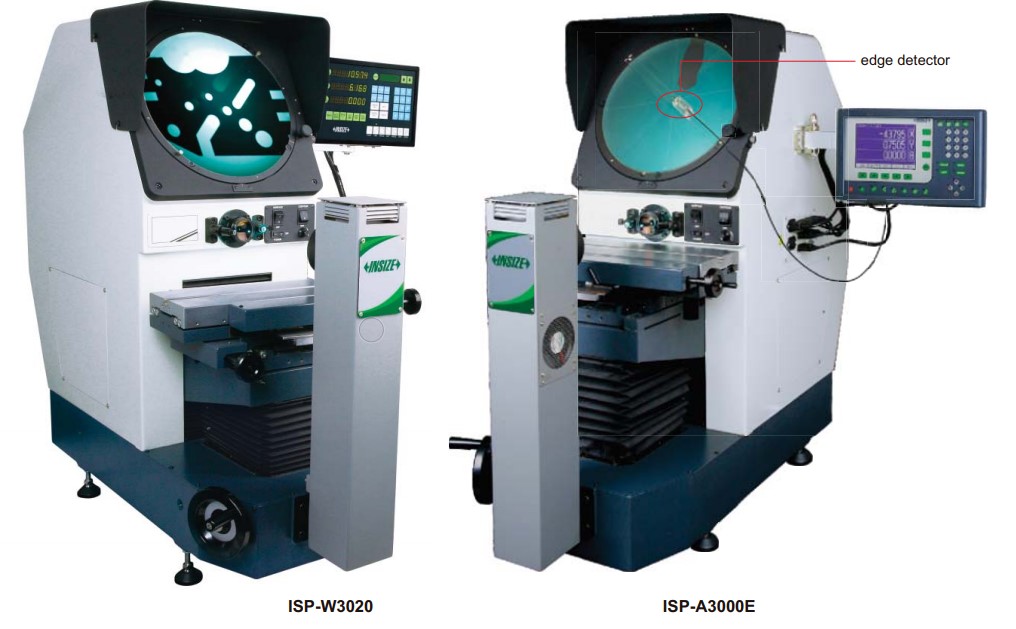

Mã đặt hàng		ISP-W3020		ISP-A3000E
Bộ cảm biến cạnh		không bao gồm		bao gồm
Ống kính	Độ phóng đại	10X (bao gồm)	20X (tùy chọn)	50X (tùy chọn)	100X (tùy chọn)
	Phạm vi quan sát	ø30mm	ø15mm	ø6mm	ø3mm
	Phạm vi làm việc	77.7mm	44.3mm	38.4mm	25.3mm
Độ phóng đại chính xác		±0.08%
Màn hình thước đo góc		Đường kính: ø300mm
		Phạm vi quay: 0°~360°,độ phân giải: 1″ hoặc 0.01°
		Dòng tham chiếu: sợi tóc chéo
Bàn soi	kích thước bàn soi kim loại	400x150mm
	Dải quay	±15°
	Hành trình bàn soi X-Z	Phạm vi: 200x100mm
		Độ phân giải: 0.5µm
		Độ chính xác : (4+L/25)µm L là chiều dài đo tính bằng mm
	Dải hành trình (trục Z)	75mm
	Khả năng chịu tải	50kg
Chiếu sáng		Đường viền chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng
		Bề mặt chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng

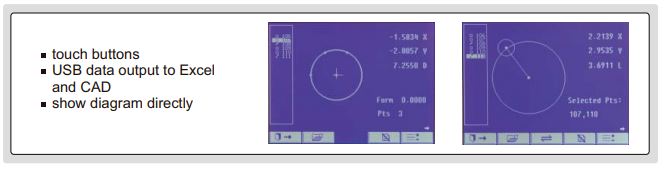

Đơn vi xử lí dữ liệu	Hiển thị	Hành trình bàn soi X-Z, Màn hình xoay
	Đầu ra	RS232C		RS232C, USB (xuất dữ liệu sang Excel và CAD)
	Chức năng	Đo tọa độ điểm Đo tọa độ của đường Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm Đo khoảng cách giữa hai đối tượng Đo góc với bốn điểm hoặc hai đường thẳng Xét góc tọa độ Chuyển đổi tọa độ Xác định trung điểm tọa độ		ĐO tạo độ điểm Đo tọa độ của đường Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm Đo khoảng cách giữa hai đối tượng Đo góc với bốn điểm hoặc hai đường thẳng Chuyển đổi tọa độ Chọn đối tượng đo tự động theo điểm chọn và hiển thị kết quả
	Chức năng đặc biệt	–		Chạy chương trình cho các phép đo hàng loạt
Nguồn điện		110/220V, 50/60HZ
Kích thước (LxWxH)		1090x830x1010mm
Trọng lượng		160kg

TIÊU CHUẨN VẬN CHUYỂN

Máy chính	1 chiếc
Thấu kính 10X	1 chiếc
Biểu đồ lớp phủ	4 chiếc
Công tắc chân	1 chiếc
Nắp chống bụi	1 chiếc
USB và phần mềm (Chỉ dùng ISP-A1000E)	1 chiếc

PHỤ KIỆN TÙY CHỌN

Thấu kính 20X	ISP-A3000-LENS20X
Thấu kính 50X	ISP-A3000-LENS50X
Thấu kính 100X	ISP-A3000-LENS100X
Biểu đồ lớp phủ	ISP-A3000-CHART
Thước chia vạch (50mm)	ISP-A3000-SCALE50
Cân hiệu chuẩn 300mm	ISP-A3000-RULE

Mẫu thử	ISP-A3000-DEMO
Khối V có kẹp	ISP-A1000-VBLOCK
Bàn xoay	ISP-A3000-RTABLE
ÊTÔ	ISP-A3000-VISE
Máy in (chỉ dùng cho ISP-A3000E)	ISP-A3000-PRINTER
