Máy chiếu biên dạng Insize ISP-A5000E - Ảnh 2

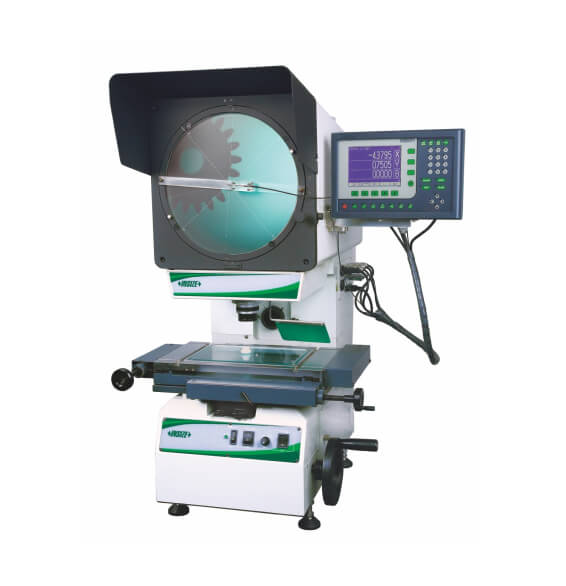

Máy chiếu biên dạng Insize ISP-A5000E

Name: Máy chiếu biên dạng Insize ISP-A5000E | TECOSTORE.VN
Brand: Insize
SKU: ISP-A5000E
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: ISP-A5000E Danh mục: Máy đo độ nhám - biên dạng, Thiết bị đo cơ khí chính xác Thẻ: Insize, ISP-A5000E Insize Thương hiệu: Insize

Mô tả

Máy chiếu biên dạng Insize

Điều chỉnh tiêu điểm bằng cách tăng và giảm đầu máy chiếu, bàn soi không di chuyển lên và xuống
Trọng lượng phôi tối đa 50kg

PHỤ KIỆN TÙY CHỌN

THÔNG SỐ KỸ THUẬT

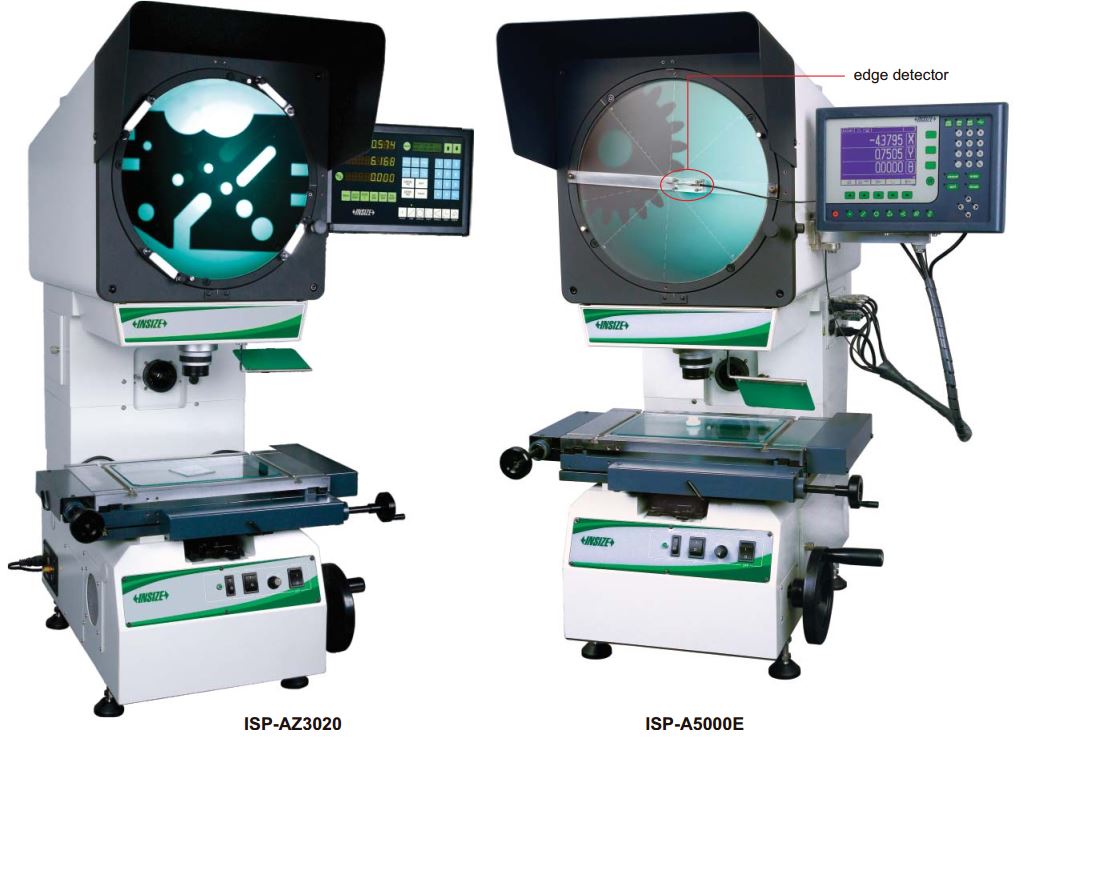

Mã đặt hàng		ISP-AZ3020		ISP-A5000E
Bộ cảm biến cạnh		không bao gồm		bao gồm
Thấu kính	Độ phóng đại	10X (bao gồm)	20X (tùy chọn)	50X (tùy chọn)	100X (tùy chọn)
	Phạm vi quan sát	ø30mm	ø15mm	ø6mm	ø3mm
	Phạm vi làm việc	77.7mm	44.3mm	38.4mm	25.3mm
Chiều cao phôi tối đa		100mm	100mm	100mm	100mm
Độ phóng đại chính xác		±0.08%
Hình ảnh		Hình ảnh thẳng đứng
Màn hình thước đo góc		Đường kính: ø300mm
		Phạm vi quay: 0°~360°,độ phân giải: 1" hoặc 0.01°
		Dòng tham chiếu: sợi tóc chéo
Bàn soi	kích thước bàn soi kim loại	404x228mm
	Kích thước bán soi kính	260x160mm
	Hành trình bàn soi X-Y	dải đo: 200x100mm
		độ phân giải: 0.5µm
		độ chính xác : (3+L/75)µm L là chiều dài đo tính bằng mm
	Dải hành trình (trục Z)	100mm
	Khả năng chịu tải	50kg
Chiếu sáng		Đường viền chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng ,
		Bề mặt chiếu sáng: Đèn Halogen 12V/50W, có thể điều chỉnh độ sáng ,

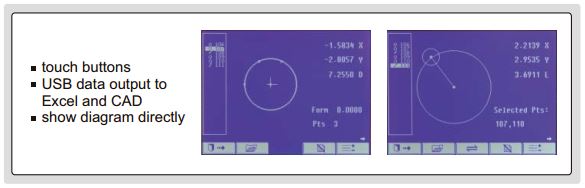

Đơn vi xử lí dữ liệu	hiển thị	hành trình bàn soi X-Y, màn hình xoay
	Đầu ra	RS232C		RS232C, USB (xuất dữ liệu sang Excel và CAD)
	Chức năng	Đo tọa độ của điểm Đo tọa độ của đường Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm Đo khoảng cách giữa hai đối tượng Đo góc với bốn điểm hoặc hai đường thẳng Xét góc tọa độ Chuyển đổi tọa độ Xác định trung điểm tọa độ		Đo tọa độ của điểm Đo tọa độ của đường Đo tọa độ trung tâm, bán kính của hình tròn với ba điểm Đo khoảng cách giữa hai đối tượng Đo góc với bốn điểm hoặc hai đường thẳng Chuyển đổi tọa độ Chọn đối tượng đo tự động theo điểm chọn và hiển thị kết quả
	Chức năng đặc biệt	–		Chạy chương trình cho các phép đo hàng loạt
Nguồn điện		110/220V, 50/60HZ
Kích thước (LxWxH)		780x780x1100mm
Trọng lượng		160kg

TIÊU CHUẨN VẬN CHUYỂN

Máy chính	1 chiếc
Thấu kính 10X với gương phản chiếu một nửa theo phương thẳng đứng	1 chiếc
Biểu đồ lớp phủ	4 chiếc
Công tắc chân	1 chiếc
Nắp chống bụi	1 chiếc
USB và phần mềm (Chỉ dùng ISP-A1000E)	1 chiếc

PHỤ KIỆN TÙY CHỌN

Thấu kính 20X với gương phản chiếu một nửa và gương chiếu sáng xiên	ISP-A5000-LENS20X
Thấu kính 50X với gương phản chiếu một nửa	ISP-A5000-LENS50X
Thấu kính 100X với gương phản chiếu một nửa	ISP-A5000-LENS100X
Biểu đồ lớp phủ	ISP-A5000-CHART

Thước chia vạch (50mm)	ISP-A5000-SCALE50
Cân hiệu chuẩn 300mm	ISP-A5000-RULE
Mẫu thử	ISP-A5000-DEMO
Máy in (chỉ dùng cho ISP-A1000E)	ISP-A5000-PRINTER

Máy chiếu biên dạng Insize ISP-A5000E

Máy chiếu biên dạng Insize
