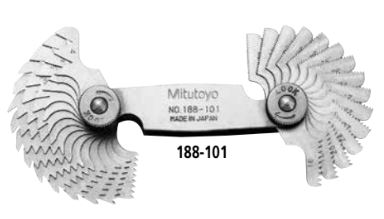

Dưỡng đo bước trục Mitutoyo Series 188-101

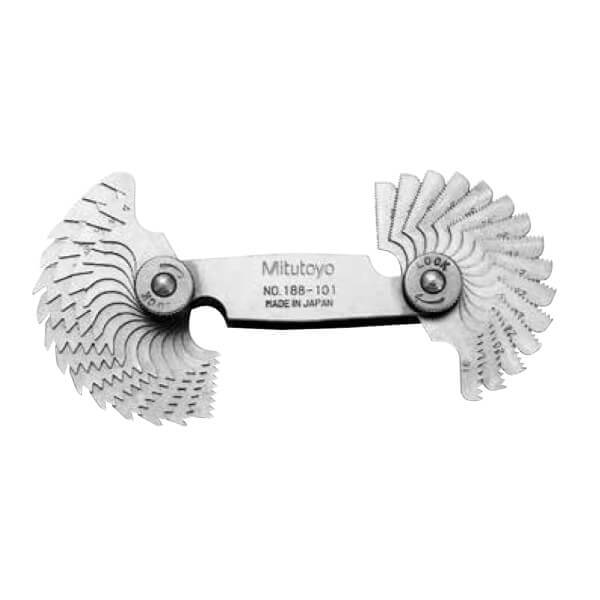

Dưỡng đo bước trục Mitutoyo Series 188-101 - Ảnh 2

Dưỡng đo bước trục Mitutoyo Series 188-101

Name: Dưỡng đo bước trục Mitutoyo Series 188-101 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 188-101
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 188-101 Danh mục: Căn mẫu - Căn lá, thước lá, Thiết bị đo cơ khí chính xác Thẻ: 188-101 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

Dưỡng đo bước trục Mitutoyo

DÒNG SẢN PHẨM 188

TÍNH NĂNG

Kích thước bước ren được đóng dấu trên mỗi thước.
Dưỡng đo bước trục có hệ Mét, Unified, và Whitworth

THÔNG SỐ KỸ THUẬT

Dưỡng đo bước trục hệ Mét (60°)

Dải đo	Mã đặt hàng	Thành phần của lá
0.25 – 2.5mm	188-153	28 lá: 0.25, 0.30. 0.35, 0.40, 0.45, 0.50, 0.55, 0.60, 0.65, 0.70, 0.75, 0.80, 0.85, 0.90, 1.00, 1.10, 1.20, 1.25, 1.30, 1.40, 1.50, 1.60, 1.70, 1.75, 1.80, 1.90, 2.00. 2.50 mm
0.35 – 6mm	188-130	22 lá: 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6mm và góc thước 60°
0.4 – 7mm	188-122	21 lá: 0.4, 0.5, 0.7, 0.75, 0.8, 0.9, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm
0.4 – 7mm	188-121	18 lá: 0.4, 0.5, 0.75, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4, 4.5, 5, 5.5, 6, 6.5, 7mm

Dưỡng đo bước trục hệ Unified (60°)

Dải đo	Mã đặt hàng	Thành phần của lá
4 – 42 TPI	188-111	30 lá: 4, 4½, 5, 5½, 6, 7, 8, 9, 10, 11, 11½, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 TPI
4 – 84 TP	950-253	51 lá: 4, 41/2, 5, 51/2, 6, 7, 8, 9, 10, 11, 111/2, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84 TPI

Bộ dưỡng đo bước trục hệ Mét và Unified (60°)

Dải đo	Mã đặt hàng	Thành phần của lá
0.4 – 7mm / 4 – 42 TPI	188-151	51 lá: Bộ 188-122 và 188-111
0.5 – 6mm / 4 – 56 TPI	188-152	28 lá: 4, 6, 8, 10, 11, 11-1/2, 12, 13, 16, 20, 28, 32, 40, 56 TPI 0.50, 0.75, 1.00, 1.25, 1.50, 1.75, 2.00, 2.50, 3.00, 3.50, 4.00, 4.50, 5.00. 6.00 mm

Dưỡng đo bước trục hệ Whitworth (55°)

Dải đo	Mã đặt hàng	Thành phần của lá
4 – 42 TPI	188-101	30 lá: 4, 4½, 5, 5½, 6, 7, 8, 9, 10, 11, 11½, 12, 13, 14, 15, 16, 18, 20, 22, 24, 26, 27, 28, 30, 32, 34, 36, 38, 40, 42 TPI
4 – 60 TPI	188-102	28 lá: 4, 4½, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36, 40, 48, 60 TPI
