Dưỡng đo góc (radius) Mitutoyo Series 186-104

Dưỡng đo góc (radius) Mitutoyo Series 186-104 - Ảnh 2

Dưỡng đo góc (radius) Mitutoyo Series 186-104

Name: Dưỡng đo góc (radius) Mitutoyo Series 186-104 | TECOSTORE.VN
Brand: Mitutoyo
SKU: 186-104
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: 186-104 Danh mục: Căn mẫu - Căn lá, thước lá, Thiết bị đo cơ khí chính xác Thẻ: 186-104 Mitutoyo, Mitutoyo Thương hiệu: Mitutoyo

Mô tả

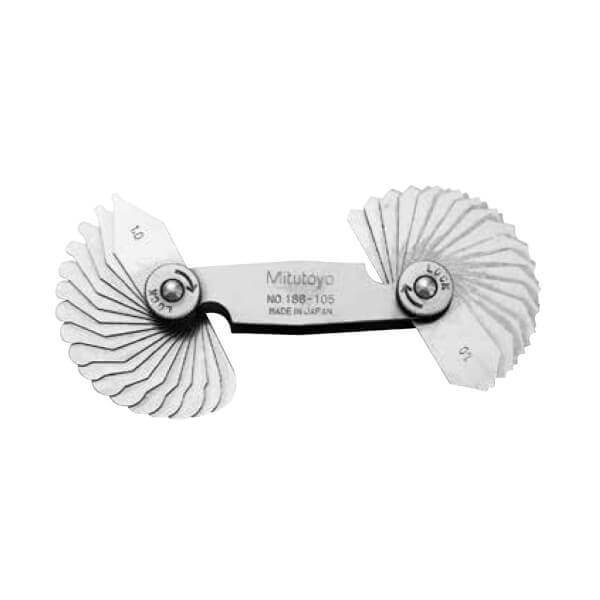

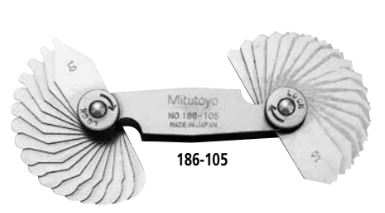

Dưỡng đo góc (radius) Mitutoyo

DÒNG SẢN PHẨM 186

TÍNH NĂNG

Kích thước bán kính được đóng dấu trên mỗi dưỡng.
Hai thước đo bán kính lồi và lõm trở thành một cặp.
Có khóa kẹp.

THÔNG SỐ KỸ THUẬT

Inch

Dải đo	Mã đặt hàng	Thành phần của lá	Ghi chú
0.4 – 6mm	186-110	18 lá: 0.4, 0.8, 1, 1.2, 1.5, 1.6mm, 1.75 – 3mm by 0.25mm, 3.5 – 6mm by 0.5mm	90° arc
1 – 7mm	186-105	34 cặp: 1 – 3mm by 0.25mm 3.5 – 7mm by 0.5mm	180° arc
7.5 – 15mm	186-106	32 cặp: 7.5 – 15mm by 0.5mm	180° arc
15.5 – 25mm	186-107	15 cặp: 15.5 – 20mm by 0.5mm, 21 – 25mm by 1mm	180° arc

Hệ mét

Dải đo	Mã đặt hàng	Thành phần của lá	Ghi chú
1/32 " – 17/64 "	186-103	16 lá: 1/32 " – 17/64 " by 64ths	90° arc
1/32 " – 1/4 "	186-101	15 cặp: 1/32 " – 1/4 " by 64ths	180° arc
17/64 " – 1/2 "	186-102	16 cặp: 17/64 " – 1/2 " by 64ths	180° arc
9/32 " – 33/64 "	186-104	16 lá: 9/32 " – 33/64 " by 64ths	90° arc
