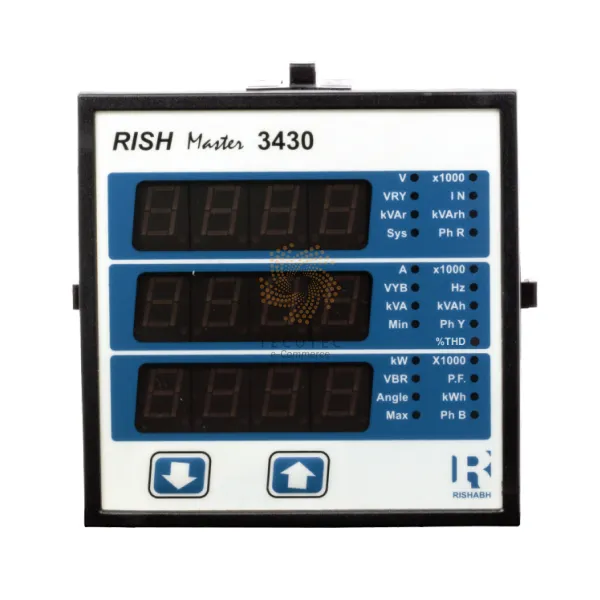

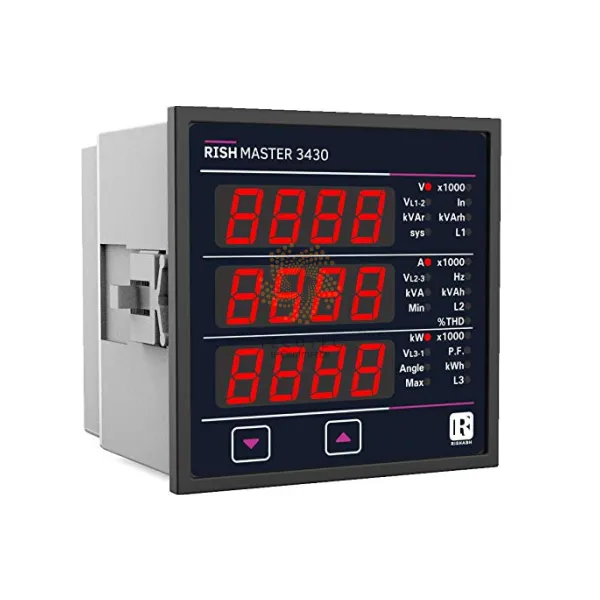

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430 - Ảnh 2

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430 - Ảnh 3

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430 - Ảnh 4

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430 - Ảnh 5

Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish Master 3430 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish Master 3430
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish Master 3430 Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish Master 3430 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

RISH Master 3430 đo các thông số điện quan trọng như dòng điện AC, điện áp, tần số, công suất, năng lượng (Hoạt động / Phản ứng / Biểu kiến), độ méo hài. Thiết bị có đầu ra tùy chọn là đầu ra một xung hoặc đầu ra hai xung để đo năng lượng.
Tính năng sản phẩm:

Tỷ lệ máy biến thế / biến dòng có thể lập trình tại chỗ
Người dùng có thể lựa chọn biến thế phụ
Người dùng có thể lựa chọn biến dòng phụ 5A / 1A
Người dùng có thể lựa chọn 3 pha 3W hoặc 4W
Độ sâu trở lại thấp
Lựa chọn màn hình tự động cuộn / cố định tại chỗ
Đo lường năng lượng (đầu ra và đầu vào)
Tỷ lệ năng lượng cập nhật
Đo lường RMS thực
Gọi lại màn hình tham số
Ngắt dòng điện thấp do người dùng lựa chọn (dưới 30 mA)
Màn hình LED 3 dòng 4 digit độ sáng cao
Tính tổng độ méo hài (THD)
Định dạng năng lượng và số lần chuyển đổi năng lượng có thể lập trình và số lần chuyển đổi năng lượng
Lưu trữ hạt năng lượng
Có thể lưu trữ giá trị tối đa và tối thiểu
Đầu ra MODBUS (RS485) tùy chọn (Với cách ly quang học)
Đầu ra xung tùy chọn (1 hoặc 2 đầu ra rơ le)
Đầu ra analog tùy chọn (2 đầu ra)
Bảo vệ chống bụi và nước
Tuân thủ các tiêu chuẩn An toàn Quốc tế
Khả năng tương thích EMC theo IEC 61326

Điện áp đầu vào:

Điện áp đầu vào danh nghĩa (AC RMS):

Pha - Trung hòa 57.7 - 346 VL-N
Điện áp đường dây-đường dây 100 - 600 VL-L

Giá trị chính của biến thế: 100 VLL đến 692 kVLL, có thể lập trình tại chỗ
Điện áp đầu vào liên tục tối đa: 120% giá trị định mức

Dòng điện đầu vào:

Dòng điện đầu vào danh nghĩa: 1 A / 5 A AC RMS.
Giá trị phụ của biến dòng: 1 A & 5 A có thể lập trình tại chỗ.
Giá trị chính của biến dòng: Từ 1 A đến 9999 A (cho 1 hoặc 5 A)
Dòng điện đầu vào liên tục tối đa: 120% giá trị định mức

Nguồn điện phụ:

Nguồn điện phụ:

60 - 300 V AC DC
65 – 300 VAC /DC cho tùy chọn Ethernet
12 - 60 V AC DC

Dải tần số nguồn điện phụ AC: 45 đến 66 Hz

Gánh nặng VA:

Điện áp đầu vào phá hủy danh nghĩa: khoảng <0.35 VA mỗi pha
Dòng điện đầu vào phá hủy danh nghĩa: khoảng <0.3 VA mỗi pha
Gánh nặng nguồn điện phụ: khoảng <5 VA

Chịu được quá tải:

Điện áp: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
Dòng điện: 20 x trong 1 giây, lặp lại 5 lần trong 5 phút

Dải đo:

Điện áp: 10 ... 120% giá trị định mức
Dòng điện: 5 ... 120% giá trị định mức
Tần số: 40 ... 70 Hz
Hệ số công suất: 0.5 Lag ... 1 ... 0.5 Lead

Điều kiện tham khảo cho độ chính xác:

Nhiệt độ tham khảo: 23 °C +/- 2 °C
Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
Tần số đầu vào: 50 hoặc 60 Hz ± 2%
Điện áp cung cấp phụ trợ: Giá trị định mức ± 1%
Tần số cung cấp phụ trợ: Giá trị định mức ± 1%
Dải điện áp:

50 ... 100% giá trị danh nghĩa.
60 ... 100% giá trị danh nghĩa cho THD

Dải dòng điện:

10 ... 100% giá trị danh nghĩa.
20 ... 100% giá trị danh nghĩa cho THD

Công suất:

Cos phi / sin phi = 1 cho công suất và điện năng hữu dụng / phản kháng
10 ... 100% dòng điện danh nghĩa &
50 ... 100% điện áp danh nghĩa

Hệ số công suất / góc pha:

40 ... 100% dòng điện danh nghĩa &
50 ... 100% điện áp danh nghĩa

Độ chính xác:

	Cấp 1.0 (Tiêu chuẩn)	Cấp 0.5 (theo yêu cầu)	Cấp 0.2 (theo yêu cầu)
Điện áp	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Dòng điện	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Tần số	± 0.15% tần số trung bình	± 0.15% tần số trung bình	± 0.15% tần số trung bình
Công suất hữu công	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Công suất phản kháng	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.4% giá trị danh nghĩa
Công suất biểu kiến	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
ĐIện năng tác dụng (kWh)	± 1.0% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
ĐIện năng phản kháng (kVArh)	± 1.0% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa
Điện năng biểu kiến (kVAh)	± 1.0% giá trị danh nghĩa	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Độ chính xác của đầu ra analog	1% giá trị cuối đầu ra	1% giá trị cuối đầu ra	1% giá trị cuối đầu ra
Hệ số công suất	± 1% của phần tử đơn vị	± 1% của phần tử đơn vị	± 1% của phần tử đơn vị
Góc	± 1% dải đo	± 1% dải đo	± 1% dải đo
Tổng méo hài	±1%	±1%	±1%
