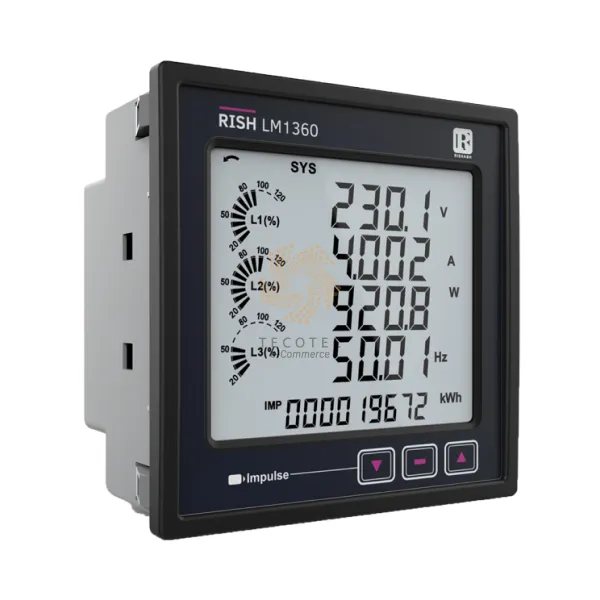

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 - Ảnh 2

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 - Ảnh 3

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 - Ảnh 4

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 - Ảnh 5

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 - Ảnh 6

Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish LM 1360 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish LM 1360
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish LM 1360 Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish LM 1360 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Đo các thông số điện quan trọng trong mạng 3 pha 4 dây, 3 pha 3 dây và 1 pha 2 dây. Nó hiển thị nhiều thông số trong thời gian ngắn. Nó đo các thông số điện như năng lượng hoạt động / phản kháng / biểu kiến, công suất và tất cả các thông số cơ bản. Thiết bị có hai đầu ra tùy chọn. Nó có thể được cấu hình làm đầu ra xung để đo năng lượng, đầu ra giới hạn, chức năng hẹn giờ và rơle RTC.
Ứng dụng:

Thanh toán / giám sát / kiểm toán năng lượng nội bộ
Giám sát tải điện
Máy phát điện và phòng thí nghiệm

Tính năng:

Năng lượng theo IEC 62053
THD và đo sóng hài riêng lẻ
Giới hạn (Báo động) hoặc xung hoặc rơle RTC hoặc đầu ra rơle hẹn giờ (tùy chọn)
Giao diện USB (Tùy chọn với ghi dữ liệu)
Màn hình có thể chỉ định của người dùng
RTC (Đồng hồ thời gian thực – Tùy chọn với ghi dữ liệu)
Ghi dữ liệu (Tùy chọn)
Ghi nhật ký sự kiện
Ghi nhật ký dựa trên thời gian
Tải nhật ký hồ sơ
Màn hình LCD lớn có đèn nền
Truy cập trực tiếp từ xa (Tùy chọn)
Tuân thủ các tiêu chuẩn An toàn Quốc tế
Khả năng tương thích EMC: IEC 61326
So với RishLM1350, RishLM1360 có thể thực hiện nhiều chức năng đo hơn như: Hệ số công suất L1 / L2 / L3, Góc pha L1 / L2 / L3,… và nhiều chức năng khác

Điện áp đầu vào:

Điện áp đầu vào danh định (AC RMS):

100 VLL đến 600 VLL có thể lập trình tại chỗ
57.5 VLN đến 346.42 VLN

Giá trị chính của hệ thống biến thế: 100 VLL đến 1200 kVLL có thể lập trình tại chỗ.
Điện áp đầu vào liên tục tối đa: 120% giá trị danh nghĩa
Chịu được quá tải: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây
Chỉ báo quá tải: “-OL-” > 121% giá trị danh nghĩa
Gánh nặng điện áp đầu vào danh nghĩa: <0.3 VA xấp xỉ mỗi pha (ở 240 V danh nghĩa)

Dòng điện đầu vào:

Dòng đầu vào danh nghĩa: 1 A / 5 A có thể lập trình tại chỗ
Giá trị chính của hệ thống biến dòng: Từ 1A đến 9999 A
Dòng điện đầu vào liên tục tối đa: 200% giá trị danh nghĩa
Chỉ báo quá tải: “-OL-” > 205% giá trị danh nghĩa
Gánh nặng dòng điện đầu vào danh nghĩa: xấp xỉ <0.3 VA. mỗi giai đoạn
Chịu được quá tải: 20 x giá trị định mức trong 1 giây, lặp lại 5 lần trong khoảng thời gian 5 phút

Nguồn điện phụ:

Phạm vị nguồn điện phụ cao hơn: 100-550 V AC/DC (230 V AC/DC danh nghĩa)
Phạm vị nguồn điện phụ thấp hơn: 12-60V AC / DC (danh nghĩa 24 V AC / 48 V DC)
Tần số nguồn điện phụ: Phạm vi 45 đến 65 Hz
Gánh nặng nguồn điện phụ (ở giá trị danh nghĩa):

Với thẻ Addon: khoảng < 6 VA
Với thẻ Ethernet: khoảng < 8 VA

Phạm vi đo hoạt động:

Dòng điện (Đo lường năng lượng): 1 .... 200% giá trị danh nghĩa
Dòng điện khởi động:

Theo tiêu chuẩn IEC62053-22 (0,5 giây)
Theo tiêu chuẩn IEC62053-22 (Lớp 0,2s) (tùy chọn)

Điện áp: 20 ... 120% giá trị danh nghĩa
Hệ số công suất: 0.5 Trễ ... 1 ... 0.8 dẫn đầu
Tần số: 45Hz đến 66Hz

Điều kiện tham chiếu cho độ chính xác:

Nhiệt độ tham khảo: 23 °C +/- 2 °C
Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
Tần số đầu vào: 50/60 Hz ± 2%
Tần số cung cấp phụ trợ: 50/60 Hz ± 1%
Tổng méo hài:

50% lên đến sóng hài thứ 15
10% lên đến sóng hài thứ 31
(Phạm vi dòng điện 20% ... 100% giá trị danh nghĩa)

Phạm vi điện áp: 50% ..... 100% giá trị danh định
Phạm vi dòng điện: 1% ..... 120% giá trị danh nghĩa

Độ chính xác:

Năng lượng hoạt động:

Cấp 0.5 theo IEC 62053 - 22
Cấp 0.2s theo IEC 62053-22 (tùy chọn)

Năng lượng biểu kiến: Cấp 1
Năng lượng phản ứng: Cấp 2 theo IEC 62053 - 23

	Cấp 0.5s (Tiêu chuẩn)	Cấp 0.2s (theo yêu cầu)
Điện áp	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Dòng điện	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Tần số	± 0.2% tần số trung bình	± 0.2% tần số trung bình
Công suất hữu dụng	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Công suất phản kháng	± 1.0% giá trị danh nghĩa	± 1.0% giá trị danh nghĩa
Công suất biểu kiến	± 0.5% giá trị danh nghĩa	± 0.2% giá trị danh nghĩa
Hệ số công suất / góc	± 3°	± 3°
THD (Điện áp / Dòng điện)	± 3%	± 3%

Hiển thị tỷ lệ cập nhật:

Thời gian phản hồi cho bước đầu vào: khoảng 1 giây

Tiêu chuẩn áp dụng:

EMC: IEC 61326 - 1: 2012, Bảng 2
Độ miễn cảm: IEC 61000-4-3. 10V / m - Mức thấp công nghiệp cấp 3
An toàn: IEC 61010-1-2010, sử dụng kết nối vĩnh viễn
IP chống nước và bụi: IEC60529
Mức độ ô nhiễm: 2
Hạng mục cài đặt: III

Độ cách ly;

Lớp bảo vệ: 2
Thí nghiệm cao áp

Đầu vào + nguồn điện phụ với bề mặt: 4 kV RMS, 50 Hz, 1 phút
Đầu vào với mạch còn lại: 3.3 kV RMS, 50 Hz, 1 phút

Môi trường:

Nhiệt độ hoạt động: -20 đến + 70 ° C
Nhiệt độ bảo quản: -25 đến + 75 ° C
Độ ẩm tương đối: 0 ... 95% RH (không ngưng tụ)
Thời gian khởi động: Tối thiểu 3 phút
Độ va chạm (Theo IEC60068-2-27): Sóng hình sin nửa, gia tốc đỉnh 30 gn (300 m/s²), thời gian 18 ms.
Rung: 10 ... 150 ... 10 Hz, biên độ 0,15mm
Số chu kỳ quét: 10 trên mỗi trục
Lớp bảo vệ: IP 20 (Mặt sau) và IP54 (Mặt trước)
