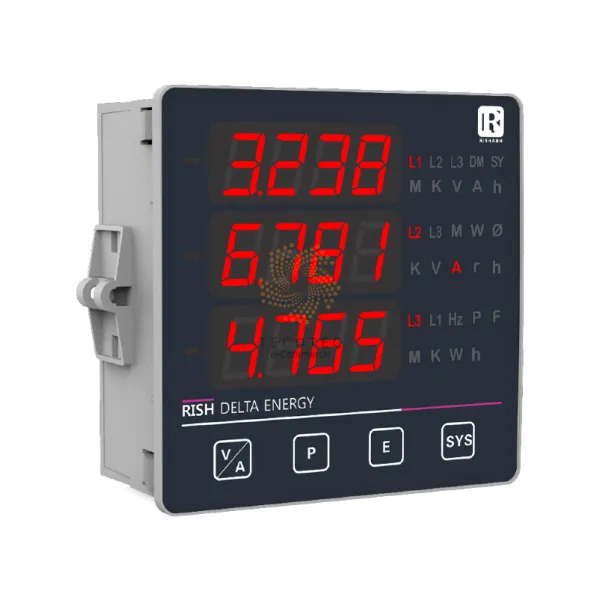

Name: Đồng hồ điện tử đo đa chức năng Rishabh Rish DELTA Energy | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish DELTA Energy
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish DELTA Energy Danh mục: Thiết bị đo điện tự động hóa, Thiết bị đo điện Thẻ: Rish DELTA Energy Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Đo các thông số điện quan trọng trong mạng 3 pha 4 dây và 3 pha 3 dây & thay thế nhiều bảng đồng hồ analog. Nó đo các thông số điện như điện áp xoay chiều, dòng điện xoay chiều, tần số, hoạt động, phản kháng, công suất biểu kiến, công suất đầu vào, đầu ra và nhiều hơn nữa.
Tính năng nổi bật:

Cài đặt nhanh chóng và dễ dàng trên bảng điều khiển bằng cách tự nhấp chuột.
Đo lường RMS.
Kết nối MODBUS (Rs485) (tùy chọn).
Đầu ra công tắc xung/giới hạn (tùy chọn).
Màn hình LED siêu sáng 3 dòng 4 chữ số (lên đến 9999).
Tỷ lệ biến dòng/biến thế có thể lập trình tại chỗ.
Người dùng có thể lựa chọn biến dòng thứ cấp 1A / 5A.
Người dùng có thể lựa chọn biến thế thứ cấp từ 100 VLL đến 500 VLL.
Người dùng có thể lựa chọn mạng 3 pha 3 dây / 3 pha 4 dây / mạng một pha.
Định dạng năng lượng có thể lập trình và số lần chuyển đổi năng lượng
Nguồn điện phụ rộng có thể chấp nhận bất kỳ đầu vào nào giữa 40V – 300V AC/DC hoặc 12 V – 48 V DC.
Lưu trữ các giá trị tối thiểu / tối đa.
Đo lường và hiển thị RPM, giờ chạy, trên giờ, số lần gián đoạn.

Tính năng sản phẩm:

Tỷ lệ biến thế/biến dòng có thể lập trình tại chỗ
Người dùng có thể lựa chọn biến dòng phụ 5 A/1 A
Người dùng có thể lựa chọn biến thế phụ
Độ sâu trở lại thấp
Bốn phím chức năng
Đo lường nhu cầu
Đo lường RMS
Đo lường công suất (đầu vào và đầu ra)
Định dạng công suất và số lần di chuyển qua công suất có thể lập trình
Công tắc giới hạn/Ngõ ra xung tùy chọn (Ngõ ra rơ le)
Đầu ra xung
Công tắc giới hạn
Đầu ra MODBUS (RS485) tùy chọn
Cấu hình của thiết bị thông qua MODBUS
Có thể lưu trữ các thông số
Màn hình LED 3 dòng 4 digit
Đo lường RPM
Bộ đếm năng lượng
Người dùng có thể lựa chọn mạng 3 pha 3 dây hoặc 4 dây hoặc một pha
Lựa chọn tại chỗ của màn hình tự động cuộn/cố định
Bảo vệ chống bụi và nước
Khả năng tương thích EMC: IEC 61326

Điện áp đầu vào:

Điện áp đầu vào danh nghĩa (AC RMS): Pha – trung hòa 290V L-N, điện áp đường dây-đường dây 500 V L-L
Điện áp đầu vào liên tục tối đa: 120% giá trị định mức
Gánh nặng điện áp đầu vào danh nghĩa: <0,3 VA xấp xỉ mỗi pha (Đối với đồng hồ phụ bên ngoài)
Giá trị phụ của hệ thống biến áp: 100VLL đến 500VLL có thể lập trình tại chỗ.
Giá trị chính của hệ thống biến áp: 100VLL đến 692kVLL có thể lập trình tại chỗ.

Dòng điện đầu vào:

Dòng đầu vào danh nghĩa: 5A / 1A AC RMS
Giá trị phụ của hệ thống biến dòng 1A & 5A có thể lập trình tại chỗ.
Giá trị chính của hệ thống biến dòng: Từ 1A đến 9999A (cho 1 hoặc 5 A)
Dòng đầu vào liên tục tối đa: 120% giá trị định mức
Gánh nặng dòng điện đầu vào danh nghĩa: <0.2 VA xấp xỉ mỗi pha

Nguồn điện phụ:
- Dải điện áp đầu vào từ 80% đến 100% giá trị định mức.
- (Công tơ tự cấp nguồn chỉ sử dụng được trong mạng 3 pha 4 dây và một pha.)
- Đầu vào phụ được lấy từ pha 1 (pha R)

Phụ trợ bên ngoài: 40 V - 300 V AC-DC (± 5%)
Nguồn nguồn điện phụ DC: 12 V - 48 V DC
Tự cung cấp năng lượng:
Dải tần số: 45 đến 65 Hz
Gánh nặng VA: <4 VA xấp xỉ.

Chịu được quá tải:

Điện áp: 2 x giá trị định mức trong 1 giây, lặp lại 10 lần trong khoảng thời gian 10 giây

Phạm vi đo hoạt động:

Dải điện áp với nguồn cấp phụ: 10 ... 120% giá trị định mức
Dải điện áp với nguồn điện tự có: 80 ... 120% giá trị định mức
Phạm vi dòng điện: 10 ... 120% giá trị định mức
Tần số: 45 ... 65 Hz.
Hệ số công suất: 0.5 dẫn đầu ... 1 ... 0.5 trễ.

Điều kiện tham khảo cho độ chính xác:
- 10 ... 100% dòng điện danh định &
- 20 ... 100% điện áp danh định.
- 40 ... 100% dòng điện danh định &
- 20 ... 100% điện áp danh định.

Nhiệt độ tham khảo: 23 °C +/- 2 °C
Dạng sóng đầu vào: Hình sin (hệ số méo 0.005)
Tần số đầu vào: 50 hoặc 60 Hz ± 2%
Điện áp nguồn điện phụ: Giá trị định mức ± 1%
Tần số nguồn điện phụ: Giá trị định mức ± 1%
Dải điện áp: 20 ... 100% giá trị danh nghĩa.
Phạm vi dòng điện: 10 ... 100% giá trị danh nghĩa.
Nguồn: Cos phi / sin phi = 1 cho công suất và năng lượng hoạt động / phản kháng.
Hệ số công suất / Góc pha:
