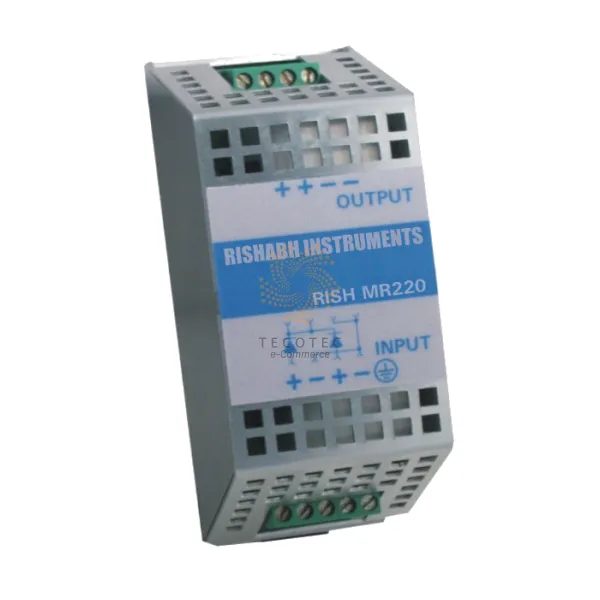

Mô đun chuyển đổi nguồn dự phòng Rishabh Rish MR220

Mô đun chuyển đổi nguồn dự phòng Rishabh Rish MR220 - Ảnh 2

Mô đun chuyển đổi nguồn dự phòng Rishabh Rish MR220

Name: Mô đun chuyển đổi nguồn dự phòng Rishabh Rish MR220 | TECOSTORE.VN
Brand: Rishabh Instruments
SKU: Rish MR220
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: Rish MR220 Danh mục: Nguồn AC/DC và tải, Thiết bị đo điện Thẻ: Rish MR220 Rishabh Instruments, Rishabh Instruments Thương hiệu: Rishabh Instruments

Mô tả
Thông số kỹ thuật

Mô đun chuyển đổi nguồn dự phòng là một diode đầu vào kép với 2 đầu vào và một đầu ra, thích hợp cho các ứng dụng khác nhau như sản xuất các ứng dụng dự phòng để tách các nguồn điện ra khỏi nhau cũng như từ các tải, ví dụ: tách tải nhạy cảm từ các xe buýt điện, thiết kế chi nhánh đệm, chặn công suất ngược, vv

Dữ liệu đầu vào:

Trong dòng điện (Chế độ đầu vào kép; 1 + 1 dự phòng): tối đa 2 x 12.5 A
Đầu vào dòng điện (Đơn): tối đa 1 x 25 A
Đầu vào 1: 10 – 60 Vdc, 0 – 25 A
Đầu vào 2: 10 – 60 Vdc, 0 – 25 A
Dòng điện cực đại: 200 A cho tối đa 10 mili giây
Dòng điện ngược: Tối đa 25 mA trên mỗi diode
Khi cả hai đầu vào được sử dụng “Chế độ đầu vào kép”, kết quả dòng điện đầu ra là tổng của hai đầu vào, tối đa 25A. Nếu chỉ được sử dụng với một đầu vào “Chế độ đầu vào đơn”, cả hai đầu vào dương đều có thể được liên kết.

Dữ liệu đầu ra:

Điện áp đầu ra “Thả ra” Vin - Vout: 0,9 (tối đa) 0-25 A
Dòng điện định mức ở 24 V 40 °C (In): 25 A (vĩnh viễn)
Dòng điện định mức ở 24 V 50 °C (In): 22 A (vĩnh viễn)
Dòng điện định mức ở 24 V 60 °C (In): 20 A (vĩnh viễn)
Dòng ngắn mạch Icc: 60 A
Công suất tiêu thụ tải tối đa (W): 12

Môi trường hoạt động:

Nhiệt độ môi trường hoạt động: -25 °C - +70 °C (> 60° giảm 2.5% °C)
Nhiệt độ môi trường bảo quản: -40 °C - +85 °C
Độ ẩm ở 25 °C, không ngưng tụ: 95% tại 25 °C

Cầu chì: Đầu vào hoặc đầu ra (khuyến nghị): 35 A (MCB đường cong B)
Cấp bảo vệ (EN/IEC 60529): IP 20
Độ tin cậy: MTBF IEC 61709: > 500.000 h
Mức độ ô nhiễm môi trường: 2
Loại vít kết nối khối thiết bị đầu cuối: 2.5 mm (24 – 14 AWG)
Lớp bảo vệ: I, với PE được kết nối
Kích thước: 50 x 120 x 50 mm (R-C-D)
Trọng lượng: xấp xỉ 0.4 kg
Làm mát

Làm mát đối lưu không cần quạt
Khoảng trống để làm mát 10 mm xung quanh thiết bị

Tiêu chuẩn và chứng nhận: Các chứng nhận CE theo EMC 2004/108/EC và các chỉ thị điện áp thấp 2006/95/EC.
An toàn điện:

Tuân theo UL508.
Theo IEC / EN 60950 (VDE 0805) e EN 50178 (VDE 0160) để lắp ráp thiết bị. Thiết bị phải được lắp đặt theo tiêu chuẩn IEC / EN 60950. Tách đầu vào / đầu ra: SELV EN60950-1 6 Edition và PELV EN 60204-1. Cách điện kép hoặc tăng cường.

EMC miễn cảm: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN61000-6-2
EMC khí thải: EN61000-6-4, EN61000-3-2
Phù hợp tiêu chuẩn: EN 60204-1 an toàn của máy thiết bị điện
