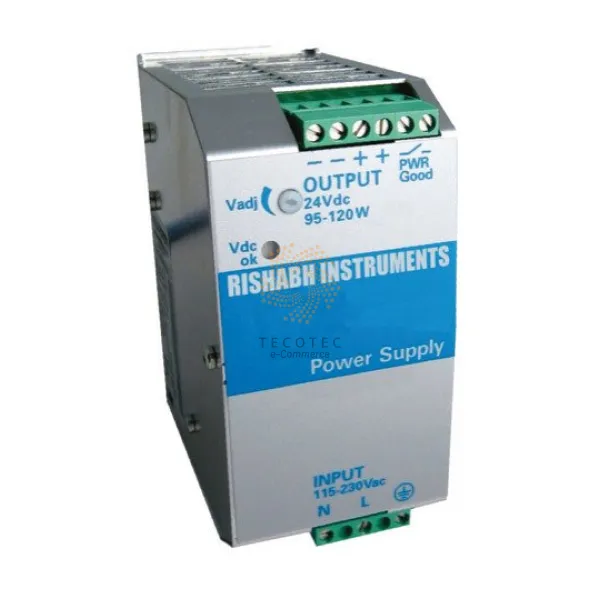

Mô tả
- Dữ liệu đầu vào:
- Điện áp đầu vào danh nghĩa: 100 VAC … 240 VAC
- Dải điện áp đầu vào AC: 85 VAC … 264 VAC
- Dải điện áp đầu vào DC: 125 VDC … 350 VDC
- Dòng điện khởi động: ≤ 36 A điển hình
- Dải tần số AC: 45 Hz … 65 Hz
- Dòng điện đầu vào: 1.1 A (230 VAC), 2.8 A (115 VAC)
- Cầu chì bên trong: T4 A
- Cầu chì bên ngoài (khuyến nghị): 10A hoặc 10B (MCB đường cong B)
- Dữ liệu đầu ra:
- Điện áp đầu ra danh định: 24 VDC ± 3%
- Phạm vi điều chỉnh: 22 VDC…..27 VDC
- Dòng định mức:
- 5 A @ 40 °C
- 4 A @ 50 °C
- 3 A @ 60 °C
- Dòng điện tăng cường @ 60 °C: 4.5 A
- Khởi động với tải điện dung: ≤ 50,000 µF
- Thời gian chờ: ≥ 20 mili giây (230 VAC)
- Giảm tải: Từ 60 °C 2.5% mỗi Kelvin
- Quy định dòng: <0.1% (thay đổi điện áp đầu vào ± 10%)
- Quy định tải: <1% (thay đổi tải, tĩnh 10% … 90%)
- Công suất tiêu thụ tải tối đa: 17 W
- Hiệu suất: > 87% (Đối với 230 VAC và giá trị danh nghĩa)
- Gợn dư: ≤ 120 mVpp (với giá trị danh nghĩa)
- Bảo vệ ngắn mạch: Có
- Bảo vệ quá tải: Có
- Bảo vệ đầu ra quá áp: Có, 35 VDC Typ.
- Kết nối song song: Không
- Kết nối nối tiếp: Có
- Bật độ trễ: 1.5 giây
- Kháng điện trở ngược chiều: Tối đa 35 VDC
- Điện áp bảo vệ phát lại (tùy chọn):
- Tối đa 30 VDC, 1A (đối với tải điện trở EN60947-4-1)
- Tối đa 60 VDC, 1A
- Tối thiểu 5 VDC, 1 mA (tải tối thiểu cho phép)
- Đầu vào / đầu ra điện áp cách điện:
- 3000 V AC (thử nghiệm mẫu)
- 2000 V AC (thử nghiệm định kỳ)
- Đầu vào / PE điện áp cách điện:
- 1605 V AC (thử nghiệm mẫu)
- 1500 V AC (thử nghiệm định kỳ)
- Đầu ra / PE điện áp cách điện: 500 V DC (thử nghiệm định kỳ)
- Mức độ bảo vệ: IP20 (EN/IEC 60529)
- Lớp bảo vệ: I, với PE được kết nối
- Thời gian trung bình giữa hai lỗi: > 5,000,000 giờ theo tiêu chuẩn IEC 61709 (SN29500)
- Loại lớp phủ: nhôm
- Vật liệu phủ: nhôm

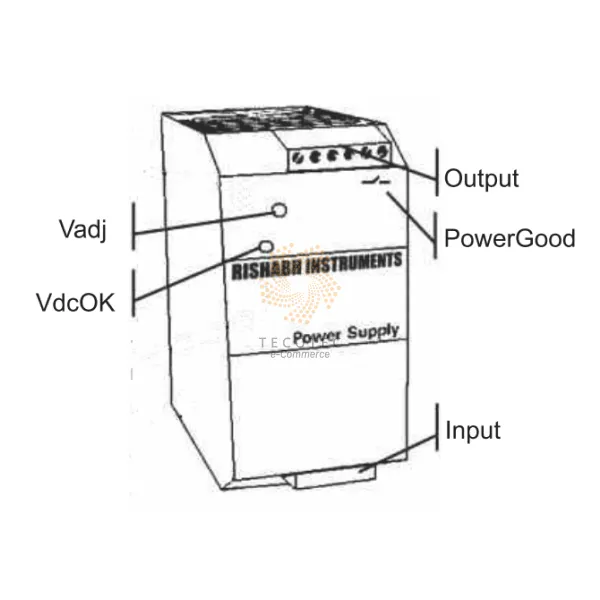

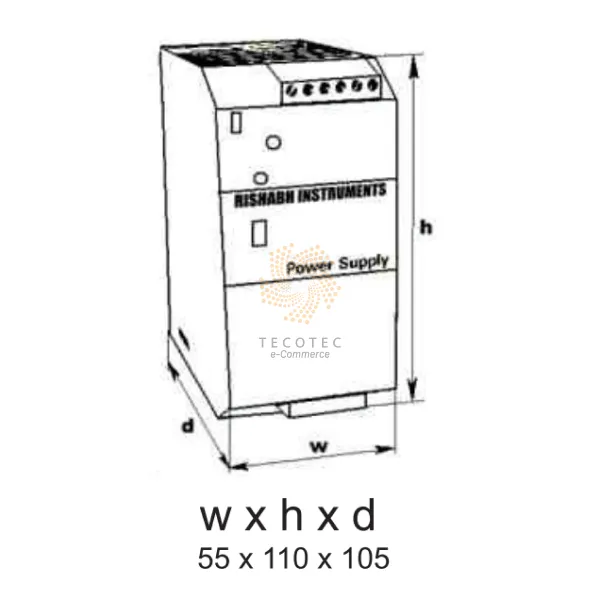

- Kích thước: 55 mm / 110 mm / 105 mm (R/C/D)
- Trọng lượng: xấp xỉ 0.5 Kg
- Kết nối khối thiết bị đầu cuối: Vít loại 2.5 mm²
- Môi trường hoạt động:
- Nhiệt độ môi trường (hoạt động): -25 °C … +70 °C
- Nhiệt độ môi trường (bảo quản): -40 °C … +85 °C
- Độ ẩm ở 25 °C: 95% (không ngưng tụ)
- Môi trường mức độ ô nhiễm: 2 (theo tiêu chuẩn EN 50178)
- Lớp khí hậu: 3K3 (theo EN 60721)
- Chứng chỉ
- An toàn điện:
- Lắp ráp thiết bị:
- IEC/EN 60950 (VDE 0805)
- EN 50178 (VDE 0160)
- Cài đặt theo: IEC/EN 60950
- Tách đầu vào / đầu ra: EN 60950-1 (SELV), EN 60204-1 (PELV) cách điện kép hoặc tăng cường
- EMC tiêu chuẩn miễn:
- EN 61000-4-2
- EN 61000-4-3
- EN 61000-4-4
- EN 61000-4-5
- EMC tiêu chuẩn khí thải:
- EN 61000-6-4
- EN 61000-3-2
- An toàn thiết bị điện cho máy móc: EN 60204-1
