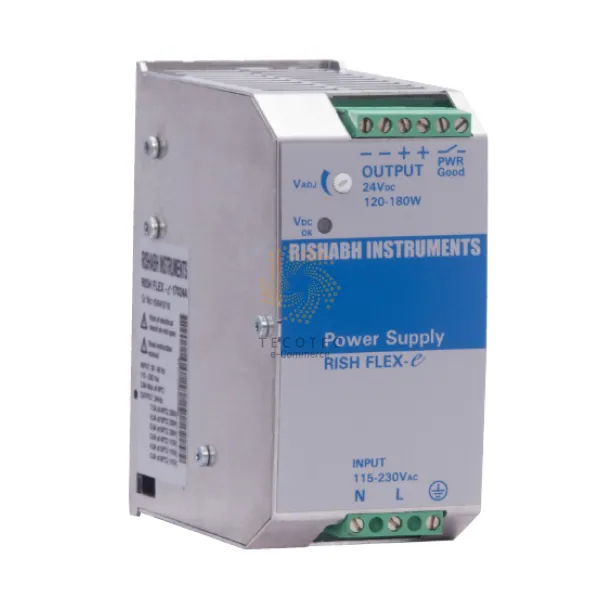

Nguồn DC chuyển mạch 1 pha Rishabh Rish Flex – e 17024A

• Dữ liệu đầu vào:
• Dải điện áp đầu vào AC**: 85 VAC … 264 VAC
• Dải điện áp đầu vào DC**: 125 VDC … 350 VDC
• Điện áp đầu vào danh nghĩa: 115 VAC / 230 VAC (165 VDC / 325 VDC)
• Dòng điện khởi động: ≤ 36 A điển hình
• Dải tần số AC: 45 Hz … 65 Hz
• Dòng điện đầu vào: 1.5 A (230 VAC), 2.8 A (115 VAC)
• Cầu chì bên trong: T4 A
• Cầu chì bên ngoài (khuyến nghị): 10 A (MCB đường cong B)
• Dữ liệu đầu ra:
• Điện áp đầu ra danh định: 24 VDC ± 3%
• Phạm vi điều chỉnh: 22 VDC…..27 VDC
• Dòng định mức ở 24 VDC:
• 7.55 A @ 40 °C (230 VAC)
• 6.5 A @ 50 °C (230 VAC)
• 5 A @ 60 °C (230 VAC)
• 5 A @ 40 °C (115 VAC)
• 4 A @ 50 °C (115 VAC)
• 3 A @ 60 °C (115 VAC)
• Giảm tải: Từ 60 °C 2.5% mỗi Kelvin
• Quy định dòng: <0.1% (thay đổi điện áp đầu vào ± 10%)
• Quy định tải: <1% (thay đổi tải, tĩnh 10% … 90%)
• Công suất tiêu thụ tải tối đa: 25 W
• Hiệu suất: > 87%
• Gợn dư***: ≤ 120 mVpp
• Bảo vệ ngắn mạch: Có
• Bảo vệ quá tải: Có
• Bảo vệ đầu ra quá áp: Có, 35 VDC Typ.
• Kết nối song song: Không
• Kết nối nối tiếp: Có
• Bật độ trễ: 1.5 giây
• Kháng điện trở ngược chiều: Tối đa 35 VDC
• Điện áp bảo vệ phát lại (tùy chọn):
• Tối đa 30 VDC, 1A (đối với tải điện trở EN60947-4-1)
• Tối đa 60 VDC, 1A
• Tối thiểu 5 VDC, 1 mA (tải tối thiểu cho phép)
• Đầu vào / đầu ra điện áp cách ly:
• 3000 V AC (thử nghiệm mẫu)
• 2000 V AC (thử nghiệm định kỳ)
• Đầu vào / PE điện áp cách ly:
• 1605 V AC (thử nghiệm mẫu)
• 1500 V AC (thử nghiệm định kỳ)
• Đầu ra / PE điện áp cách ly: 500 V DC (thử nghiệm định kỳ)
• Mức độ bảo vệ: IP20 (EN/IEC 60529)
• Lớp bảo vệ: I, với PE được kết nối
• MTBF: > 5,000,000 h theo tiêu chuẩn IEC 61709 (SN29500)
• Loại lớp phủ: nhôm
• Vật liệu phủ: nhôm

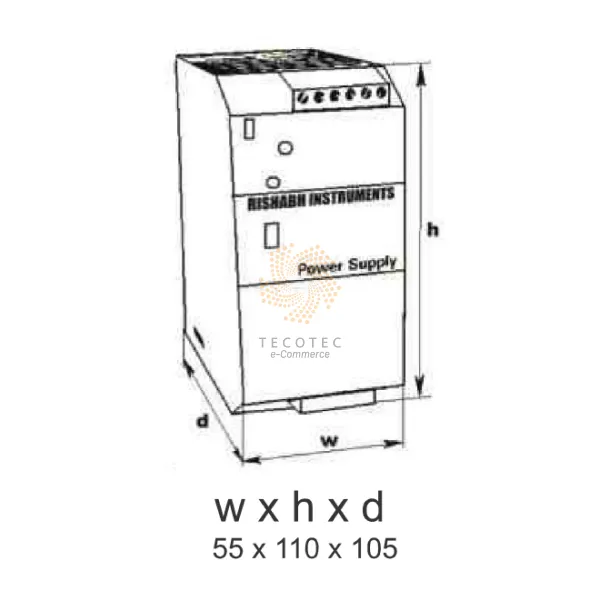

• Kích thước: 55 mm / 110 mm / 105 mm (R/C/D)
• Trọng lượng: xấp xỉ 0.5 Kg
• Kết nối khối thiết bị đầu cuối: Vít loại 2.5 mm²
• Môi trường hoạt động
• Nhiệt độ môi trường (hoạt động): -25 °C … +70 °C (>60 °C giảm nhiệt)
• Nhiệt độ môi trường (bảo quản): -40 °C … +85 °C
• Độ ẩm ở 25 °C: 95% (không ngưng tụ)
• Môi trường mức độ ô nhiễm: 2 (theo tiêu chuẩn EN 50178)
• Lớp khí hậu: 3K3 (theo EN 60721)
• Chứng chỉ
• An toàn điện:
• Lắp ráp thiết bị:
• IEC/EN 60950 (VDE 0805)
• EN 50178 (VDE 0160)
• Cài đặt theo: IEC/EN 60950
• Tách đầu vào / đầu ra: EN 60950-1 (SELV), EN 60204-1 (PELV) cách điện kép hoặc tăng cường
• EMC tiêu chuẩn miễn:
• EN 61000-4-2
• EN 61000-4-3
• EN 61000-4-4
• EN 61000-4-5
• EMC tiêu chuẩn khí thải:
• EN 61000-6-4
• EN 61000-3-2
• An toàn thiết bị điện cho máy móc: EN 60204-1

(*) Tất cả các thông số không được đề cập cụ thể được đo ở đầu vào 230 VAC, tải định mức và nhiệt độ môi trường 25 ° C.

(**) Đối với điện áp đầu vào <100 VAC / 142 VDC, cần giảm 2.5% mỗi V. Vui lòng kiểm tra các đường cong đặc tính đầu ra để biết thêm chi tiết.

(***) Độ gợn sóng và nhiễu được đo ở 20 MHz của dây dẫn độ dài băng thông ngắn được kết thúc bằng tụ điện song song 0.1 µF và 47 µF.
