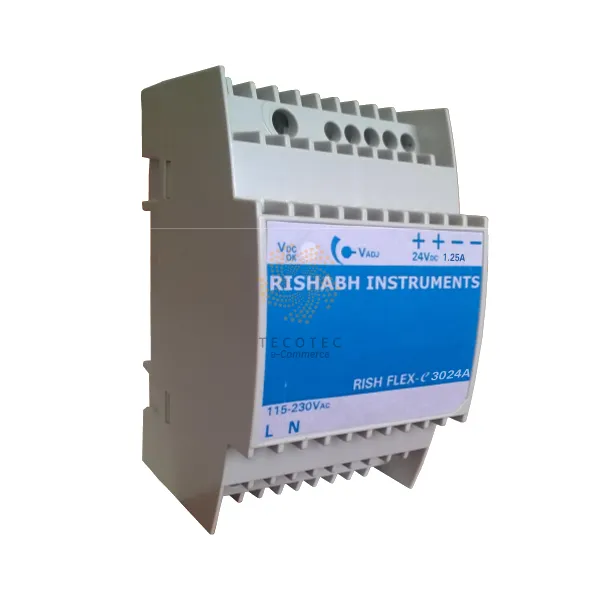

Nguồn DC chuyển mạch 1 pha Rishabh Rish Flex – e 3024A

• Dữ liệu đầu vào:
• Dải điện áp đầu vào AC: 85 VAC … 264 VAC
• Dải điện áp đầu vào DC: 120 VDC … 370 VDC
• Điện áp đầu vào danh nghĩa: 115 VAC / 230 VAC (165 VDC / 325 VDC)
• Dòng điện đi vào: ≤ 36 A điển hình
• Dải tần số AC: 45 Hz … 65 Hz
• Dòng điện đầu vào: 0.88 A (115 VAC), 0.48 A (230 VAC)
• Cầu chì bên trong: T4 A
• Cầu chì bên ngoài (khuyến nghị): 10 A (MCB đường cong B)
• Dữ liệu đầu ra:
• Điện áp đầu ra danh định: 24 VDC ± 3%
• Dải điều chỉnh: 22 VDC…..27 VDC
• Dòng định mức:
• 1.5 A @ 50 °C
• 1.125 A @ 60 °C
• 0.75 A @ 70 °C
• Dòng điện khuếch đại @ 60 °C: 1.5 A (Trong ≤ 3 phút)
• Thời gian chờ: ≥ 50 mili giây (230 VAC), 15 mili giây (115 VAC)
• Quy định dòng: <± 0.5%
• Quy định tải: <± 0.5% (thay đổi tải, tĩnh 10% … 90%)
• Quá tải: 105 … 180% công suất đầu ra định mức
• Công suất tiêu thụ tải tối đa: 2.24 W
• Hiệu suất: > 87%
• Gợn dư*: ≤ 120 mVpp
• Bảo vệ ngắn mạch: Có
• Bảo vệ quá tải: Có
• Bảo vệ đầu ra quá áp: Có, 35 VDC Typ.
• Kết nối song song: Không
• Kết nối nối tiếp: Có
• Bật độ trễ: 1 giây
• Thời gian gia tăng: 100 mili giây
• Kháng điện trở ngược chiều: Tối đa 35 VDC
• Thông số chung:
• Đầu vào / đầu ra điện áp cách điện: 3000 V AC
• Cấp bảo vệ: IP20 (EN/IEC 60529)
• Mức bảo vệ: II
• Thời gian trung bình giữa hai lỗi: > 5,00,000 giờ theo tiêu chuẩn IEC 61709 (SN29500)
• Loại lớp phủ: bao phủ nhựa
• Vật liệu phủ: PC Lexan 940

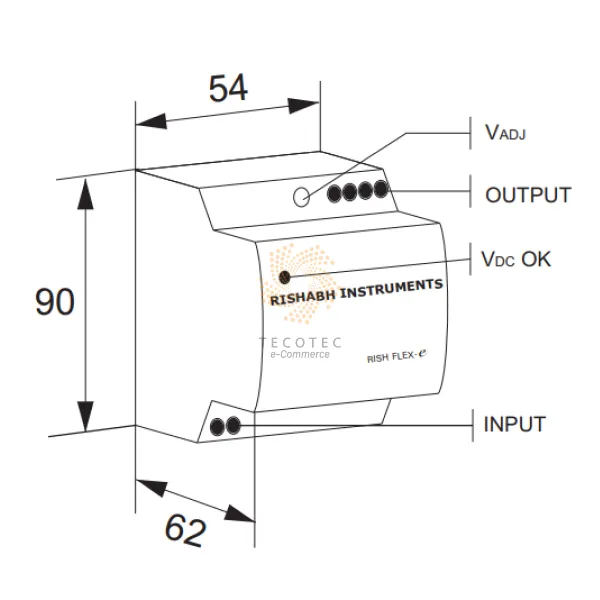

• Kích thước: 54 mm / 90 mm / 62 mm (R/C/D)
• Trọng lượng: xấp xỉ 0.25 Kg
• Kết nối khối thiết bị đầu cuối: Vít loại 2.5 mm²
• Điều kiện môi trường:
• Nhiệt độ môi trường (hoạt động): -30 °C … +70 °C
• Nhiệt độ môi trường (bảo quản): -40 °C … +85 °C
• Độ ẩm ở 25 °C: 95% (không ngưng tụ)
• Mức độ ô nhiễm môi trường: 2 (theo tiêu chuẩn EN 50178)
• Cấp khí hậu: 3K3 (theo EN 60721)
• Tiêu chuẩn
• An toàn điện:
• Lắp ráp thiết bị:
• IEC/EN 60950 (VDE 0805)
• EN 50178 (VDE 0160)
• Cài đặt theo: IEC/EN 60950
• Tách đầu vào / đầu ra: EN 60950-1 (SELV), EN 60204-1 (PELV) cách điện kép hoặc tăng cường
• EMC tiêu chuẩn miễn:
• EN 61000-4-2
• EN 61000-4-3
• EN 61000-4-4
• EN 61000-4-5
• EMC tiêu chuẩn khí thải:
• EN 61000-6-4
• EN 61000-3-2
• An toàn thiết bị điện cho máy móc: EN 60204-1

(*) Độ gợn sóng và nhiễu được đo ở 20 MHz của dây dẫn độ dài băng thông ngắn được kết thúc bằng tụ điện song song 0.1 µF và 47 µF.
