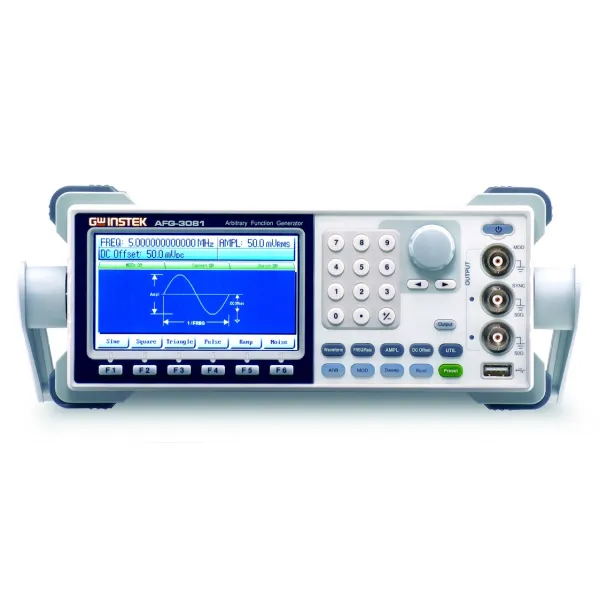

Máy phát hàm GW Instek AFG-3081
Thông số kỹ thuật
Thông số kỹ thuậtSóng đầu ra : Sine, vuông, Răng cưa, xung Pulse, nhiễu,DC, Sin(x)/x, hàm mũ ( tăng/ giảm), răng cưa ( âm)
| Xung tùy ý | |
|---|---|
| Lấy mẫu | 200Msa/s |
| Độ dài sóng | 4M |
| Độ phân giải biên độ | 16 bit |
| Tần số | |
| Sóng Sin, vuông | 80MHz |
| Tam giác, răng cưa | 1Mhz |
| Độ phân giải | 1uHz |
| Độ ổn định, độ chính xác | ±1ppm |
| Đầu ra | |
| Biên độ | 10mVpp ~ 10Vpp (50Ω), ± 1% |
| Offset | ±5 Vpk ac +dc (50Ω), 1% |
| Trở kháng đầu ra: | 50Ω |
| Độ méo hài | 60 dBc DC～1 MHz, Ampl＜3 Vpp 55 dBc DC～1 MHz, Ampl＞3 Vpp 45 dBc 1MHz～5 MHz, Ampl＞3 Vpp 30 dBc 5MHz～80 MHz, Ampl＞3 Vpp |
| Xung vuông | Rise/Fall time : nhỏ hơn 8ns Duty cycle : _ 20.0% to 80.0% ≦ 25 MHz _ 40.0% to 60.0% 25～50MHz _ 50.0%(Fixed) 50～80MHz |
| Răng cưa | Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100% |
| Dạng xung- Pulse | Chu kỳ: 20ns~2000s Độ rộng xung: 8ns～ 1999.9s, độ phân giải 1nS Độ quá biên độ: nhỏ hơn 5% |
| Sóng AM | |
| Sóng mang | sin, vuông, tam giác, răng cưa, dạng xung, xung tùy ý |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Độ sâu điều chế | 0% – 120.0% |
| Chế độ | INT, EXT |
| Sóng FM | |
| Sóng mang | sin, vuông, tam giác, răng cưa |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Chế độ | INT, EXT |
| Điều chế độ rộng xung PWM | |
| Sóng mang | vuông |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Độ lệch | 0% – 100.0% |
| Chế độ | INT, EXT |
| SWEEP | |
| Dạng sóng | Sin, vuông, tam giác, xung tùy ý |
| Kiểu | Tuyến tính hoặc logarit |
| Thời gian | 1 ms đến 500 s |
| Chế độ | INT, EXT |
| FSK | |
|---|---|
| Dạng sóng | sin, vuông, tam giác, răng cưa, xung |
| Sóng điều chế | 50% chu kỳ làm việc |
| Tỷ lệ điều chế | 2mHz – 100kHz |
| Chế độ | INT, EXT |
| Kích đầu vào bên ngoài: FSK, Burst, Sweep | |
| Cấp đầu vào | TTL |
| Độ dốc | tăng hoặc giảm |
| Độ rộng xung | >100ns |
| Điện trở đầu vào | 10kΩ |
| Bộ điều chế ngoài: AM, FM, Sweep, PMW | |
| Dải điện áp | ±5V |
| Điện trở đầu vào | 10kΩ |
| Tần số | DC – 20kHz |
| Đầu ra Trigger: Burst, Sweep | |
| Cấp đầu vào | TTL |
| Độ rộng xung | >450ns |
| Tỷ lệ tối đa | 1MHz |
| Burst | |
| Sóng mang | sin, vuông, tam giác, răng cưa |
| Tần số | 1uHz~80MHz |
| Đếm burst | 1 đến 1.000.000 |
| Chu kỳ nội bộ | 1ms tới 500s |
| Chế độ | Trigger ngoài |
| Độ trễ | |
| Sweep | nhỏ hơn 10 us |
| Burst | nhỏ hơn 100 ns |
| Jitler- độ biến động | |
| Sweep | 2.5 us |
| Burst | 1 ns |
| Lưu trữ | 10 ngăn nhớ |
| Giao tiếp | USB, GPIB, RS232 |
| Hiển thị | LCD 4.3 inch TFT |
| Điều kiện làm việc | 0 ~ 40°C, độ ẩm ≤ 80%, |
| Nguồn | AC 100-240V, 50,60Hz |
| Khối lượng | 4Kg |
| Kích thước | 265 (W) x 107 (H) x 374 (D) mm |
| Phụ kiện gồm | Máy chính, HDSD, Nguồn, Đầu GTL-101× 1 |
