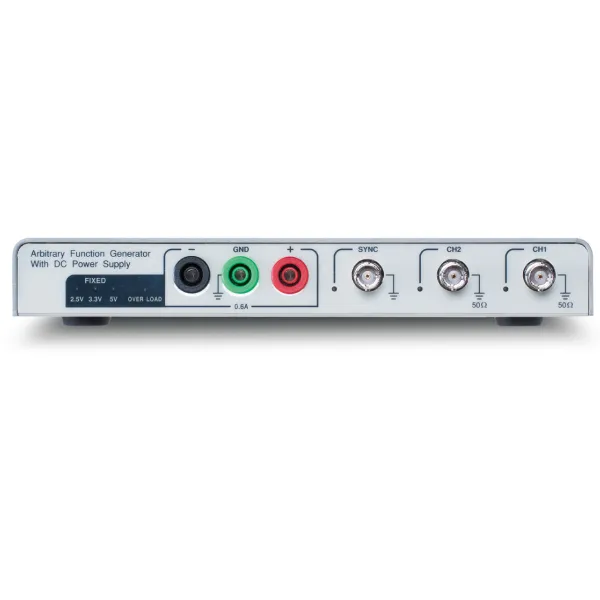

Máy phát hàm GW Instek AFG-225

Name: Máy phát hàm GW Instek AFG-225 | TECOSTORE.VN
Brand: GW Instek
SKU: AFG-225
Availability: InStock
Rating: 5 (1 reviews)

Hãng sản xuất: GW Instek (Xem thêm sản phẩm của hãng)

SKU: AFG-225

Danh mục: Thiết bị đo tần số, vô tuyến điện tử > Máy phát tín hiệu - Signal generator

Thẻ: AFG-225 GW Instek, GW Instek

LIÊN HỆ Vui lòng liên hệ để nhận báo giá phù hợp

Yêu cầu báo giá LIÊN HỆ ĐỂ CÓ GIÁ TỐT

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

2 kênh; Sóng đầu ra : sine, vuông, Răng cưa, xung Pulse, nhiễu, xung tùy ý

Xung tùy ý
Lấy mẫu	120Msa/s
Độ dài sóng	4k
Độ phân giải biên độ	10 bit
Tần số
Sóng Sin, vuông	1uHz~25MHz
Răng cưa	1uHz~1Mhz
Độ phân giải	1uHz
Độ ổn định, độ chính xác	±20ppm
Đầu ra
Biên độ	1mVpp ~ 2.5Vpp (50Ω), ± 2%
Offset	±1.25 Vpk ac +dc (50Ω), 2%
Trở kháng đầu ra:	50Ω
Độ méo hài	≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp
Xung vuông	Rise/Fall time : nhỏ hơn 10ns Duty cycle : _ 1.0% to 99.0% ≤100kHz _ 10% to 90% ≤ 1MHz _ 50% ≤ 25MHz
Răng cưa	Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100%
Dạng xung- Pulse	Chu kỳ: 40ns~2000s Độ rộng xung: 20ns~1999.9s Độ quá biên độ: nhỏ hơn 2%

Điều pha PM
Sóng mang	sin, vuông, răng cưa
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tỷ lệ điều chế	2 mHz – 20 kHz (Int)
Độ lệch pha	0˚ to 360˚
Chế độ	INT
Điều chế tổng
Sóng mang	sin, vuông, răng cưa, dạng xung, nhiễu
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tỷ lệ điều chế	2 mHz – 20 kHz (Int)
Độ sâu điều chế	0% – 100.0%
Chế độ	INT
Đầu ra SYNC
Loại	Sync, sweep, burst hoặc dạng tùy ý
Trở kháng	50Ω
Chức năng 2 kênh
Pha	-180˚ ~180˚, có đồng bộ
Chức năng theo dõi	CH2=CH1 hoặc CH1=CH2

Sóng AM
Sóng mang	sin, vuông, răng cưa, dạng xung, xung tùy ý
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tần số điều chế	2mHz~ 20kHz
Tỷ lệ điều chế	2 mHz – 20 kHz (Int); DC – 20KHz (Ext)
Độ sâu điều chế	0% – 120.0%
Chế độ	INT, EXT
Sóng FM
Sóng mang	sin, vuông, răng cưa
Sóng điều chế	sin, vuông, tam giác, sườn lên, sườn xuống
Tần số điều chế	2mHz~ 20kHz
Chế độ	INT
SWEEP
Dạng sóng	Sin, vuông, răng cưa
Kiểu	Tuyến tính hoặc logarit
Thời gian	1 ms đến 500 s
Chế độ	INT, bằng tay
FSK
Dạng sóng	sin, vuông, răng cưa, xung
Sóng điều chế	50% chu kỳ làm việc
Tỷ lệ điều chế	2mHz – 100kHz(INT)
Khoảng tần số	1uHz~ max
Chế độ	INT

Burst
Sóng mang	sin, vuông, răng cưa, sóng tùy ý
Tần số	1uHz~15MHz (dạng sin, vuông) 1uHz~1MHz (dạng răng cưa)
Đếm burst	1 đến 65535
Chu kỳ nội bộ	1ms tới 500s
Chế độ	INT, Single
