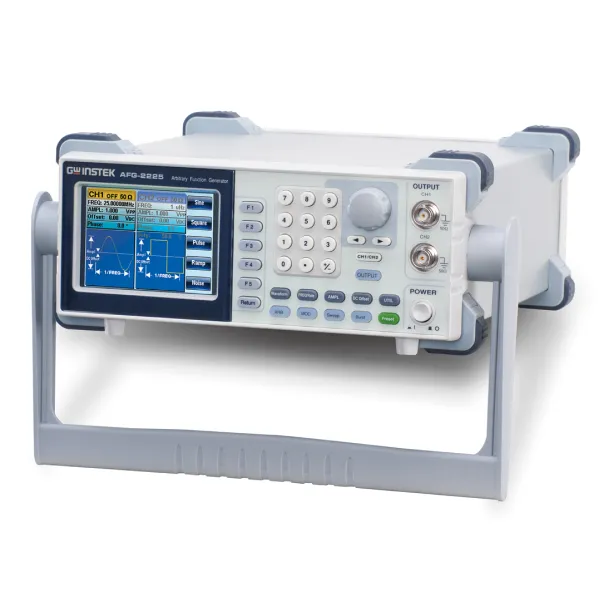

Máy phát hàm hai kênh GW Instek AFG-2225
Thông số kỹ thuật
Sóng đầu ra : sine, vuông, Răng cưa, xung Pulse, nhiễu, xung tùy ý
| Xung tùy ý | |
|---|---|
| Lấy mẫu | 20Msa/s |
| Độ dài sóng | 4k |
| Độ phân giải biên độ | 10 bit |
| Tần số | |
| Sóng Sin, vuông | 1uHz~25MHz |
| Răng cưa | 1Mhz |
| Độ phân giải | 1uHz |
| Độ ổn định, độ chính xác | ±20ppm |
| Đầu ra | |
| Biên độ | 1mVpp ~ 10Vpp (50Ω), ± 2% |
| Offset | ±5 Vpk ac +dc (50Ω), 2% |
| Trở kháng đầu ra: | 50Ω |
| Độ méo hài | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp ≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp |
| Xung vuông | Rise/Fall time : nhỏ hơn 25ns Duty cycle : _ 1.0% to 99.0% ≤100kHz _ 10% to 90% ≤ 1MHz _ 50% ≤ 25MHz |
| Răng cưa | Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100% |
| Dạng xung- Pulse | Chu kỳ: 40ns~2000s Độ rộng xung: 20ns~1999.9s Độ quá biên độ: nhỏ hơn 5% |
| Sóng AM | |
| Sóng mang | sin, vuông, răng cưa, dạng xung, xung tùy ý |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz (Int); DC – 20KHz (Ext) |
| Độ sâu điều chế | 0% – 120.0% |
| Chế độ | INT, EXT |
| Sóng FM | |
| Sóng mang | sin, vuông, răng cưa |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz (Int); DC – 20KHz (Ext) |
| Chế độ | INT, EXT |
| SWEEP | |
| Dạng sóng | Sin, vuông, răng cưa |
| Kiểu | Tuyến tính hoặc logarit |
| Thời gian | 1 ms đến 500 s |
| Chế độ | INT, EXT, bằng tay |
| FSK | |
| Dạng sóng | sin, vuông, răng cưa, xung |
| Sóng điều chế | 50% chu kỳ làm việc |
| Tỷ lệ điều chế | 2mHz – 100kHz(INT); DC – 100kHz(Ext) |
| Chế độ | INT, EXT |
| Điều pha PM | |
| Dạng sóng | sin, vuông, răng cưa |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz (Int); DC – 20KHz (Ext) |
| Độ lệch pha | 0˚ to 360˚ |
| Chế độ | INT, EXT |
| Điều chế tổng | |
|---|---|
| Dạng sóng | sin, vuông, răng cưa, dạng xung, nhiễu |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz (Int); DC – 20KHz (Ext) |
| Độ sâu điều chế | 0% – 100.0% |
| Chế độ | INT, EXT |
| Kích đầu vào bên ngoài: FSK, Burst, Sweep | |
| Cấp đầu vào | TTL |
| Độ dốc | tăng hoặc giảm |
| Độ rộng xung | >100ns |
| Điện trở đầu vào | 10kΩ |
| Bộ điều chế ngoài: AM, FM, PM, SUM | |
| Dải điện áp | ±5V |
| Điện trở đầu vào | 10kΩ |
| Tần số | DC – 20kHz |
| Đầu ra Trigger: Burst, Sweep, Xung tùy ý | |
| Cấp đầu vào | TTL |
| Độ rộng xung | >450ns |
| Tỷ lệ tối đa | 1MHz |
| Chức năng 2 kênh | |
| Pha | -180˚ ~180˚ , có đồng bộ |
| Chức năng theo dõi | CH2=CH1 |
| Ghép nối tần số | theo tỷ lệ hoặc thoe sự khác biệt; biên độ hoặc DC Offset |
| Có liên kết DSO | |
| Burst | |
| Sóng mang | sin, vuông, răng cưa |
| Tần số | 1uHz~25MHz |
| Đếm burst | 1 đến 65535 |
| Chu kỳ nội bộ | 1ms tới 500s |
| Chế độ | EXT, INT, Single |
| Bộ đếm tần sô | |
| Tần số | 5Hz đến 150MHz |
| Độ phân giải | 100nHz (với 1Hz), 0.1Hz (với 100MHz) |
| Độ chính xác | ±1 số |
| Thời gian cơ sở | ±20ppm |
| Trở kháng đầu vào | 1kΩ/1pf |
| Độ nhạy | 35mVrms ~ 30Vms (5Hz đến 150MHz) |
| Lưu trữ | 10 ngăn nhớ |
| Giao tiếp | USB |
| Hiển thị | LCD 3.5 inch |
| Điều kiện làm việc | 0 ~ 40°C, độ ẩm ≤ 80%, |
| Nguồn | AC 100-240V, 50,60Hz |
| Khối lượng | 2.5Kg |
| Kích thước | 266(W)×107(H)×293(D) mm |
| Phụ kiện gồm | Máy chính, CD (phần mềm + HDSD), Nguồn, Đầu GTL-101× 2 |
