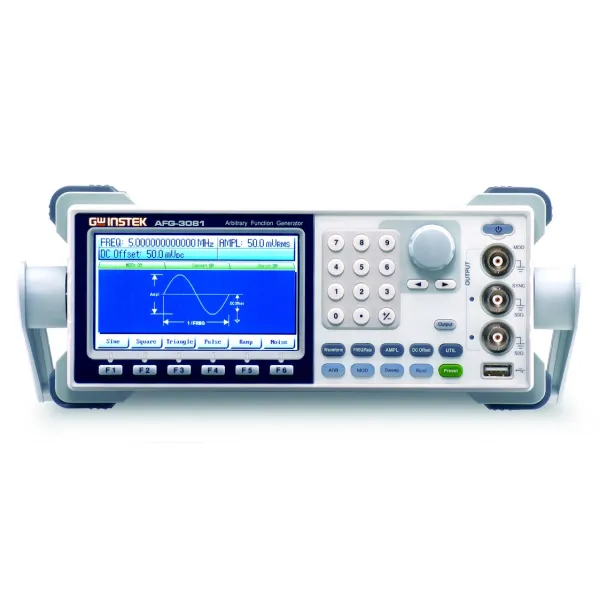

Máy phát hàm GW Instek AFG-3051
LIÊN HỆ
Vui lòng liên hệ để nhận báo giá phù hợp
Yêu cầu báo giá
Thanh toán an toàn
Hỗ trợ chuyên nghiệp
Đổi trả dễ dàng
Giao hàng tận nơi
Máy phát hàm GW Instek AFG-3051
Thông số kỹ thuật
Sóng đầu ra : Sine, vuông, Răng cưa, xung Pulse, nhiễu,DC, Sin(x)/x, hàm mũ ( tăng/ giảm), răng cưa ( âm)
| Xung tùy ý | |
|---|---|
| Lấy mẫu | 200Msa/s |
| Độ dài sóng | 4M |
| Độ phân giải biên độ | 16 bit |
| Tần số | |
| Sóng Sin, vuông | 50MHz |
| Tam giác, răng cưa | 1Mhz |
| Độ phân giải | 1uHz |
| Độ ổn định, độ chính xác | ±1ppm |
| Đầu ra | |
| Biên độ | 10mVpp ~ 10Vpp (50Ω), ± 1% |
| Offset | ±5 Vpk ac +dc (50Ω), 1% |
| Trở kháng đầu ra: | 50Ω |
| Độ méo hài | 60 dBc DC～1 MHz, Ampl＜3 Vpp 55 dBc DC～1 MHz, Ampl＞3 Vpp 45 dBc 1MHz～5 MHz, Ampl＞3 Vpp |
| Xung vuông | Rise/Fall time : nhỏ hơn 8ns Duty cycle : _ 20.0% to 80.0% ≦ 25 MHz _ 40.0% to 60.0% 25～50MHz |
| Răng cưa | Độ tuyến tính : nhỏ hơn 0.1% Đối xứng điều chỉnh : 0 – 100% |
| Dạng xung- Pulse | Chu kỳ: 20ns~2000s Độ rộng xung: 8ns～ 1999.9s, độ phân giải 1nS Độ quá biên độ: nhỏ hơn 5% |
| Sóng AM | |
| Sóng mang | sin, vuông, tam giác, răng cưa, dạng xung, xung tùy ý |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Độ sâu điều chế | 0% – 120.0% |
| Chế độ | INT, EXT |
| Sóng FM | |
| Sóng mang | sin, vuông, tam giác, răng cưa |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Chế độ | INT, EXT |
| Điều chế độ rộng xung PWM | |
| Sóng mang | vuông |
| Sóng điều chế | sin, vuông, tam giác, sườn lên, sườn xuống |
| Tỷ lệ điều chế | 2 mHz – 20 kHz |
| Độ lệch | 0% – 100.0% |
| Chế độ | INT, EXT |
| SWEEP | |
| Dạng sóng | Sin, vuông, tam giác, xung tùy ý |
| Kiểu | Tuyến tính hoặc logarit |
| Thời gian | 1 ms đến 500 s |
| Chế độ | INT, EXT |
| FSK | |
|---|---|
| Dạng sóng | sin, vuông, tam giác, răng cưa, xung |
| Sóng điều chế | 50% chu kỳ làm việc |
| Tỷ lệ điều chế | 2mHz – 100kHz |
| Chế độ | INT, EXT |
| Kích đầu vào bên ngoài: FSK, Burst, Sweep | |
| Cấp đầu vào | TTL |
| Độ dốc | tăng hoặc giảm |
| Độ rộng xung | >100ns |
| Điện trở đầu vào | 10kΩ |
| Bộ điều chế ngoài: AM, FM, Sweep, PMW | |
| Dải điện áp | ±5V |
| Điện trở đầu vào | 10kΩ |
| Tần số | DC – 20kHz |
| Đầu ra Trigger: Burst, Sweep | |
| Cấp đầu vào | TTL |
| Độ rộng xung | >450ns |
| Tỷ lệ tối đa | 1MHz |
| Burst | |
| Sóng mang | sin, vuông, tam giác, răng cưa |
| Tần số | 1uHz~80MHz |
| Đếm burst | 1 đến 1.000.000 |
| Chu kỳ nội bộ | 1ms tới 500s |
| Chế độ | Trigger ngoài |
| Độ trễ | |
| Sweep | nhỏ hơn 10 us |
| Burst | nhỏ hơn 100 ns |
| Jitler- độ biến động | |
| Sweep | 2.5 us |
| Burst | 1 ns |
| Lưu trữ | 10 ngăn nhớ |
| Giao tiếp | USB, GPIB, RS232 |
| Hiển thị | LCD 4.3 inch TFT |
| Điều kiện làm việc | 0 ~ 40°C, độ ẩm ≤ 80%, |
| Nguồn | AC 100-240V, 50,60Hz |
| Khối lượng | 4Kg |
| Kích thước | 265 (W) x 107 (H) x 374 (D) mm |
| Phụ kiện gồm | Máy chính, HDSD, Nguồn, Đầu GTL-101× 1 |
