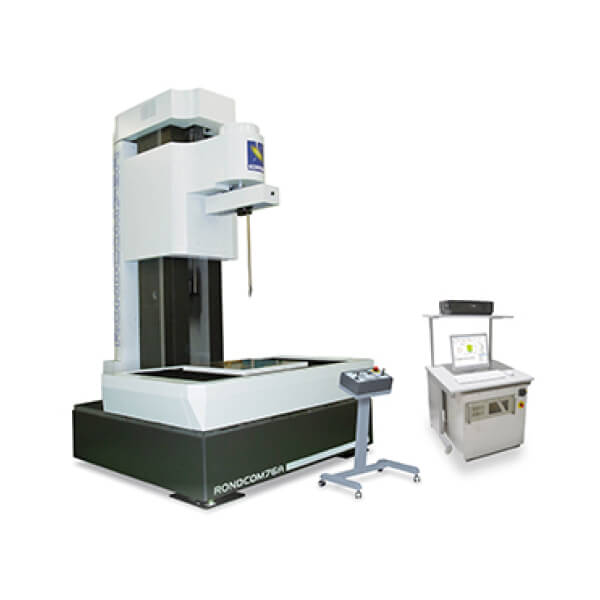

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ tròn / Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 76A
Liên hệ
Mã sản phẩm:
RONDCOM 76A
Hãng sản xuất:
Danh mục:
Ngành ứng dụng:
Đang cập nhật...
| Loại | RONDCOM 76A | ||
| Z1000 | |||
| Hệ thống đo | CNC và thủ công | ||
| Dải đo | Đường kính đo tối đa | ϕ500 mm | |
| Đường kính trong tối đa | Đường kính mũi đầu dò +2 mm hoặc hơn | ||
| Phạm vi bên phải/trái (trục X) | 700 mm | ||
| Phạm vi mặt trước/sau (trục Y) | 200 mm | ||
| Phạm vi lên/xuống (trục Z) | 1000 mm | ||
| Phạm vi trục R | 290 mm | ||
| Đường kính tải tối đa | ϕ980 mm | ||
| Độ chính xác khi quay | Hướng xuyên tâm JIS B 7451-1997 | (0.04 + 3H/10000) μm (H: Chiều cao từ bề mặt gắn đến đầu đo mm) 0.097 μm (H=189), 0.13 μm (H=314), 0.26 μm (H=736) | |
| Hướng trục JIS B 7451-1997 | (0.1 + 8R/10000) μm (R: Khoảng cách từ tâm trục θ đến mũi đầu đo mm) 0.14 μm (R=50), 0.18 μm (R=100), 0.22 μm(R=150) | ||
| Độ phân giải góc | 0.025° | ||
| Độ chính xác độ thẳng | Hướng lên/xuống (trục Z) | (0.2 + 8L/10000) x (1 + S/1000) μm (L: Chiều dài đo được, S: Chiều cao từ bề mặt gắn đến mũi đầu đo) | |
| Hướng xuyên tâm (trục R) | (0.5 + L/300) μm (L: Chiều dài đo được) 0.83 μm (L=100), 1.47 μm (L=290) | ||
| Bên phải/trái bàn (trục X) | 0.5 μm/100 mm, 1.6 μm/700 mm | ||
| Mặt trước/sau bàn (trục Y) | 0.5 μm/100 mm, 0.6 μm/700 mm | ||
| Độ chính xác song song | Hướng lên/xuống (trục Z và θ) | 0.8 μm/200 mm | |
| Hướng xuyên tâm (trục R) | 1.0 μm/200 mm | ||
| Độ chính xác đo bán kính trục R | (3+5(L+S)/1000) μm, L: Chiều dài đo được, S: Chiều cao từ bề mặt gắn đến mũi đầu đo | ||
| Tốc độ đo | Hướng quay (trục θ) | 2 đến 4/phút (10/phút) | |
| Hướng lên/xuống (trục Z) | 0.6 đến 10 mm/s (Tối đa 100 mm/s) | ||
| Hướng phải (trục X) | 0.6 đến 10 mm/s (Tối đa 100 mm/s) | ||
| Mặt trước/sau (trục Y) | 0.6 đến 10 mm/s (Tối đa 100 mm/s) | ||
| Hướng xuyên tâm (trục R) | 0.6 đến 10 mm/s (Tối đa 100 mm/s) | ||
| Tự động dừng | ±5 μm (5 mm/s hoặc nhỏ hơn) | ||
| Bàn đo | Kích thước (R x S) | 800 x 680 mm | |
| Phạm vi điều chỉnh của căn giữa / nghiêng | (1/3 đường kính đo trở xuống) ±1° | ||
| Tải | 200 kg (lựa chọn: 1t) | ||
| Bộ cảm biến | Phạm vi dò | ±500 μm (cánh tay a), ±1000 μm (cánh tay b) | |
| Lực đo | 130 mN (cánh tay a), 65 mN (cánh tay b) | ||
| Hình dạng đầu đo | R0.25 mm sapphire | ||
| Số lượng mẫu | 14400 điểm/vòng quay | ||
| Kiểu lọc | Bộ lọc kỹ thuật số | Gaussian/2RC/Spline/Robust (Spline) | |
| Độ phóng đại đo lường | 50 đến 100k | ||
| Giá trị cut-off | Hướng quay (trục ϕ) | Thông thấp | 15, 50, 150, 500, 1500 cao điểm/vòng quay, có thể cài đặt bất kỳ giá trị nào trong khoảng từ 15 đến 1500 đỉnh/vòng quay |
| Thông dải | 1 đến 1500 đỉnh/vòng quay | ||
| Hướng tuyến tính (trục Z) | Thông thấp | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm) | |
| Đánh giá sai số biên dạng | MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt) | ||
| Dụng cụ đo | Hướng quay | Độ tròn, độ phẳng, độ phẳng (hợp chất), độ song song, độ đồng tâm, độ đồng trục, độ lệch đường kính, độ vuông góc, độ dày thay đổi, độ cạn, số đo bán kính, hình tròn một phần | |
| Hướng tuyến tính | Độ thẳng (Z), độ thẳng (R, X, Y), độ thẳng trục, tỷ lệ côn, hình trụ, độ vuông, độ song song, độ lệch đường kính | ||
| Chức năng xử lý phân tích | Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất) | ||
| Hiển thị | Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,.. | ||
| Hệ thống ghi | Có thể chọn máy in màu hoặc máy in laser | ||
| Khác | Nguồn cấp (Điện áp được chỉ định), tần số | AC 100 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất) | |
| Tiêu thụ điện | 1000 VA (trừ máy in) | ||
| Nguồn cấp khí | Áp suất cung cấp | 0.5 đến 0.7 MPa | |
| Áp suất làm việc | 0.4 Mpa | ||
| Lượng tiêu thụ không khí | 160 NL/phút | ||
| Cung cấp không khí kết nối ống với thiết bị chính | Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm | ||

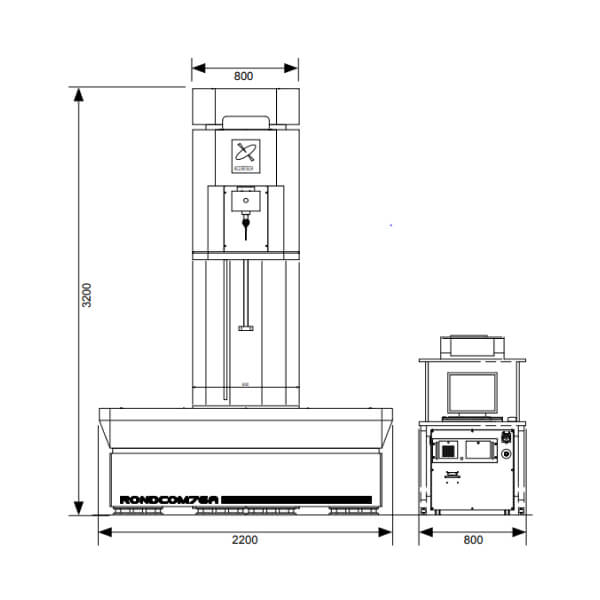

| Kích thước cài đặt | Rộng | Đv đo: 2200 mm, máy điều khiển: 800 mm | |
| Sâu | Đv đo: 2050 mm, máy điều khiển: 800 mm | ||
| Cao | Đv đo: 3200 mm, máy điều khiển: 1400 mm | ||
| Trọng lượng (ngoại trừ các tùy chọn) | Đv đo: 6700 kg, máy điều khiển: 100 kg | ||
