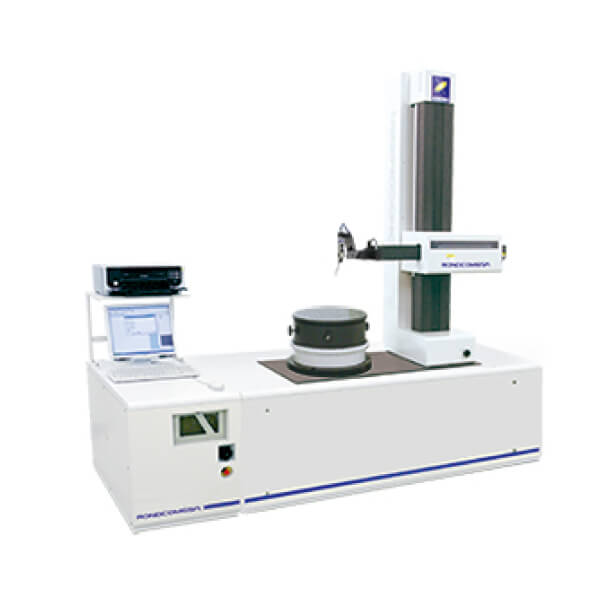

Trang chủ / Thiết bị đo cơ khí chính xác / Máy đo độ tròn / Máy đo độ tròn, độ trụ RONDCOM 65A-LH
Liên hệ
Mã sản phẩm:
RONDCOM 65A-LH
Hãng sản xuất:
Danh mục:
Ngành ứng dụng:
Đang cập nhật...
| Loại | RONDCOM 65A-LH | ||
| Hệ thống đo | CNC và thủ công | ||
| Dải đo | Đường kính đo tối đa | ϕ580 mm | |
| Phạm vi nguồn cấp dữ liệu bên phải/trái (trục R) | 343 mm | ||
| Phạm vi nguồn cấp dữ liệu lên/xuống (trục Z) | 900 mm | ||
| Đường kính tải tối đa | ϕ900 mm | ||
| Chiều cao đo tối đa | 900 mm | ||
| Chiều sâu đo tối đa (chiều cao cổ họng) | 190 mm (giới hạn bởi kích thước của đường kính đo và sự kết hợp của máy dò và đầu đo) | ||
| Độ chính xác khi quay | Hướng xuyên tâm JIS B 7451-1997 | (0.08 + 6 h/10000) μm (H: Chiều cao từ mặt bàn đến điểm đo bằng mm) | |
| Độ chính xác độ thẳng | Hướng lên/xuống (trục Z) | Phạm vi hẹp | 0.2 μm/100 mm |
| Phạm vi rộng | 1.0 μm/900 mm | ||
| Hướng xuyên tâm (trục R) | 1.0 μm/200 mm | ||
| Độ chính xác song song | Hướng lên/xuống (trục Z) | 3.6 μm/900 mm | |
| Hướng xuyên tâm (trục R) | 2 μm/200 mm | ||
| Độ chính xác theo thang đo | Hướng xuyên tâm (trục R) | (2 + L/200) μm, L: chiều dài đo lúc di chuyển bằng mm | |
| Tốc độ đo | Tốc độ quay (trục θ) | 0.6 đến 6/phút (Lúc di chuyển: tối đa 6 mm/s) | |
| Ở chế độ tự động căn giữa / nghiêng | 2, 4, 6/phút | ||
| Tốc độ lên/xuống (trục Z) | 0.6 đến 6 mm/s (Lúc di chuyển: tối đa 30 mm/s) | ||
| Tốc độ hướng xuyên tâm (trục R) | 0.6 đến 6 mm/s (Lúc di chuyển: tối đa 20 mm/s) | ||
| Độ chính xác tự động dừng | Trục Z/trục R | ±5 μm | |
| Bàn xoay | Đường kính bên ngoài bàn | ϕ400 mm | |
| Phạm vi điều chỉnh của căn giữa / nghiêng | ±5 mm/±1° | ||
| Tải | 250 kg | ||
| Bộ cảm biến | Lực đo | 30 đến 100 mN (Biến vô cấp) | |
| Hình dạng đầu đo | ϕ1.6 mm bóng cacbua, dài 53 mm | ||
| Số lượng mẫu | 14400 điểm/vòng quay | ||
| Kiểu lọc | Bộ lọc kỹ thuật số | Gaussian/2RC/Spline/Robust (Spline) | |
| Độ phóng đại đo lường | 50 đến 100k | ||
| Giá trị cut-off | Hướng quay (trục ϕ) | Thông thấp | 15, 50, 150, 500, 1500 đỉnh/vòng quay có thể đặt bất kỳ giá trị nào trong khoảng từ 15 đến 1500 đỉnh/vòng quay |
| Thông dải | 1 đến 1500 đỉnh/vòng quay | ||
| Hướng tuyến tính (trục Z) | Thông thấp | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm) | |
| Đánh giá sai số biên dạng | MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt) | ||
| Dụng cụ đo | Hướng quay | Độ tròn, độ phẳng, độ song song, độ đồng tâm, độ đồng trục, độ vuông, độ dày thay đổi, độ cạn | |
| Hướng tuyến tính | Chức năng khía (mức, góc, con trỏ), hiển thị đồ thị đặc tính cấu hình (đường cong vùng chịu lực, chức năng phân phối biên độ, phổ công suất) Phân tích bánh răng | ||
| Chức năng xử lý phân tích | Chức năng hỗ trợ căn chỉnh, chức năng phán đoán lỗi, chức năng bảo mật | ||
| Chức năng đặc biệt | Giá đỡ máy dò CNC loại bù đắp (tùy chọn) | ||
| Màn hình (màn hình màu) | 17” (LCD) | ||
| Hiển thị | Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,.. | ||
| Hệ thống ghi | Có thể chọn máy in màu hoặc in laze | ||
| Khác | Nguồn cấp (Điện áp được chỉ định), tần số | AC 100 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất) | |
| Tiêu thụ điện | Tối đa 800 VA (trừ máy in) | ||
| Nguồn cấp khí | Áp suất cung cấp | 0.6 đến 0.8 MPa | |
| Áp suất làm việc | 0.5 MPa | ||
| Lượng tiêu thụ không khí | 49 NL/phút | ||
| Cung cấp không khí kết nối ống với thiết bị chính | Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm | ||

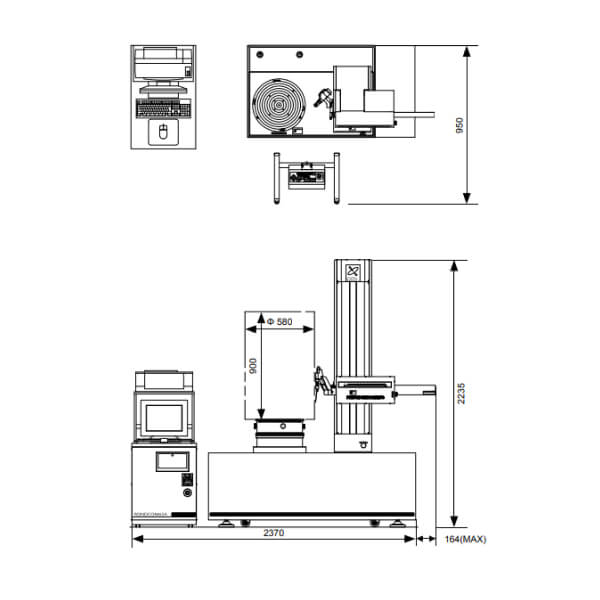

| Kích thước cài đặt (R x S x C) mm | 2300 x 950 x 2235 mm | ||
| Trọng lượng (ngoại trừ các tùy chọn) | 1480 kg | ||
