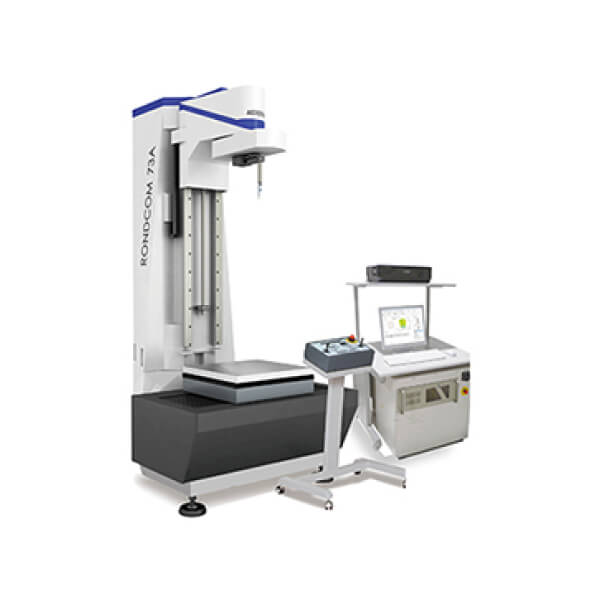

Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A

Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A - Ảnh 2

Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A - Ảnh 3

Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A

Name: Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A | TECOSTORE.VN
Brand: ACCRETECH
SKU: RONDCOM 73A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RONDCOM 73A Danh mục: Máy đo độ tròn, Thiết bị đo cơ khí chính xác Thẻ: ACCRETECH, RONDCOM 73A ACCRETECH Thương hiệu: ACCRETECH

Loại		RONDCOM 73A
Dải đo	Đường kính đo tối đa	ϕ450 mm
	Chiều cao đo tối đa	1050 mm (với máy dò tiêu chuẩn) 630 mm (với công cụ đo trục dài 320 mm)
	Đường kính tải tối đa	ϕ900 mm
	Phạm vi bên phải/trái (trục X)	600 mm (±300 mm)
	Phạm vi mặt trước/sau (trục Y)	120 mm (±60 mm)
	Phạm vi lên/xuống (trục Z)	1000 mm
	Phạm vi trục R	265 mm
Kích thước bàn		600 mm (D) x 550 mm (R)
Tải trọng tối đa		200 kg
Vị trí trọng tâm của phôi		Trong phạm vi ϕ200 mm của bàn
Phạm vi điều chỉnh nghiêng		2° (±1°)
Tốc độ truyền động trục X		Tối đa 30 mm/s
Tốc độ truyền động trục Y		Tối đa 30 mm/s
Độ chính xác quay xuyên tâm		0.06 μm (với máy dò tiêu chuẩn) 0.6 μm (với công cụ đo trục dài 320 mm)
Độ chính xác quay trục (bán kính đo: 50 mm)		0.02 μm (với máy dò tiêu chuẩn) 0.4 μm (với công cụ đo trục dài 320 mm)
Tốc độ quay trục θ		1 đến 6/phút (lúc đo), tối đa 10/phút
Độ chính xác độ thẳng trục Z		0.9 μm/200 mm (với máy dò tiêu chuẩn)
Tính song song (Hướng lên/xuống: trục Z)		0.9 μm/100 mm
Tốc độ truyền động trục Z		0.6 đến 6 mm/s (lúc đo), tối đa 30 mm/s
Tốc độ truyền động trục R		Tối đa 30 mm/s
Phần mềm		ACCTee

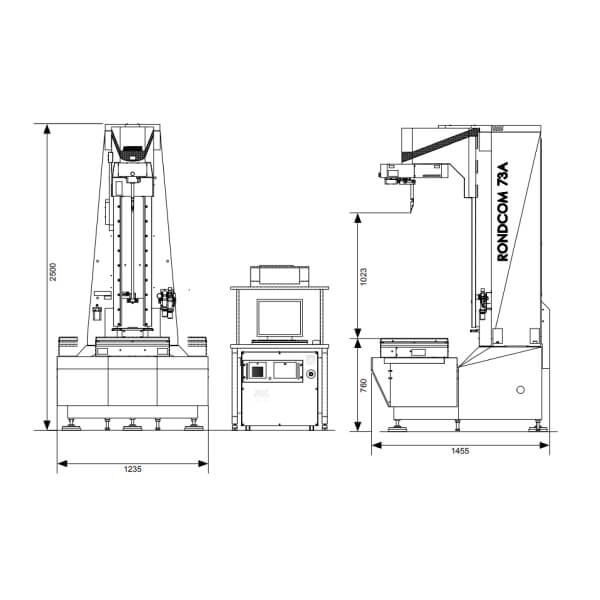

Kích thước máy đo		1235 mm (R) x 1455 mm (S) x 2500 mm (C)
Kích thước máy điều khiển		800 mm (R) x 800 mm (S) x 1400 mm (C)
Chiều cao mặt bàn		760 mm
Trọng lượng máy đo		1500 kg
Trọng lượng máy điều khiển		100 kg
Điện áp		AC 100 đến 240 V ±10%, 50/60 Hz
Tiêu thụ điện		1000 VA (trừ máy in)
Nguồn cấp khí	Áp suất cung cấp	0.35 đến 0.7 MPa
	Áp suất làm việc	0.3 MPa
	Lượng tiêu thụ không khí	30 NL/phút
	Cung cấp không khí kết nối ống với thiết bị chính	Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm

RONDCOM_73A_rondcom73a_e

Máy đo độ tròn, độ trụ loại bộ cảm biến xoay RONDCOM 73A
