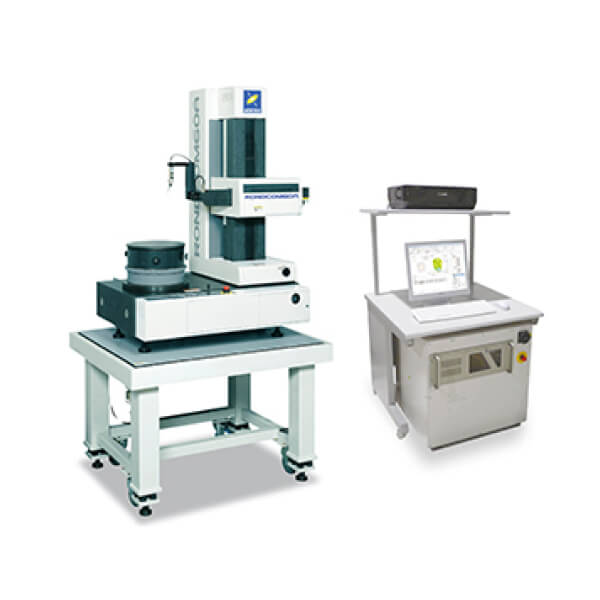

Máy đo độ tròn, độ trụ RONDCOM 60A

Name: Máy đo độ tròn, độ trụ RONDCOM 60A | TECOSTORE.VN
Brand: ACCRETECH
SKU: RONDCOM 60A
Availability: InStock
Rating: 5 (1 reviews)

Liên hệ

SKU: RONDCOM 60A Danh mục: Máy đo độ tròn, Thiết bị đo cơ khí chính xác Thẻ: ACCRETECH, RONDCOM 60A ACCRETECH Thương hiệu: ACCRETECH

Loại			RONDCOM 60A
Hệ thống đo			CNC và thủ công
Dải đo	Đường kính đo tối đa		ϕ420 mm
	Phạm vi nguồn cấp dữ liệu bên phải/trái (trục R)		220 mm
	Phạm vi nguồn cấp dữ liệu lên/xuống (trục Z)		500 mm	800 mm
	Đường kính tải tối đa		ϕ680 mm
	Chiều cao đo tối đa		500 mm	700 mm
Độ chính xác khi quay	Hướng xuyên tâm JIS B 7451-1997		(0.02 + 6H/10000) μm (H: Chiều cao từ mặt bàn đến điểm đo bằng mm)
Độ chính xác độ thẳng	Hướng lên/xuống (trục Z)		0.1 μm/100 mm 0.25 μm/500 mm	0.2 μm/100 mm 0.6 μm/800 mm
	Hướng xuyên tâm (trục R)		0.5 μm/200 mm
Độ chính xác song song	Hướng lên/xuống (trục Z)		1.5 μm/500 mm
	Hướng xuyên tâm (trục R)		0.5 μm/200 mm
Độ chính xác theo thang đo	Hướng xuyên tâm (trục R)		(2 + L/200) μm, L: chiều dài di chuyển bằng mm
Tốc độ đo	Tốc độ quay (trục θ)		2 đến 10/phút
	Ở chế độ tự động căn giữa / nghiêng		2, 4, 6, 10, 20/phút
	Tốc độ lên/xuống (trục Z)		0.6 đến 6 mm/s (Lúc di chuyển: tối đa 30 mm/s)
	Tốc độ hướng xuyên tâm (trục R)		0.6 đến 6 mm/s (Lúc di chuyển: tối đa 15 mm/s)
Độ chính xác tự động dừng	Trục Z/trục R		±5 μm
Bàn xoay	Đường kính bên ngoài bàn		ϕ290 mm
	Phạm vi điều chỉnh của căn giữa / nghiêng		±5 mm/±1°
	Tải		60 kg
Bộ cảm biến	Lực đo		30 đến 100 mN (Biến vô cấp)
	Hình dạng đầu đo		ϕ1.6 mm bóng cacbua, dài 53 mm
Kiểu lọc	Bộ lọc kỹ thuật số		Gaussian/2RC/Spline/Robust (Spline)
Giá trị cut-off	Hướng quay (ϕ trục )	Thông thấp	15, 50, 150, 500 cao điểm/vòng quay, có thể cài đặt bất kỳ giá trị nào trong khoảng từ 15 đến 500 đỉnh/vòng quay
		Thông dải	1 đến 500 đỉnh/vòng quay
	Hướng tuyến tính (trục Z)	Thông thấp	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm (giá trị bất kỳ theo đơn vị 0.0001 mm)
Hiển thị độ phóng đại			50 đến 100k
Đánh giá sai số biên dạng			MZC (phương pháp vòng tròn vùng tối thiểu), LSC (phương pháp vòng tròn bình phương nhỏ nhất), MIC (phương pháp vòng tròn nội tiếp tối đa), MCC (phương pháp vòng tròn ngoại tiếp tối thiểu), N.C. (không bù), MULTI (nhiều cài đặt)
Dụng cụ đo	Hướng quay		Độ tròn, độ phẳng, độ phẳng (hợp chất), độ song song, độ đồng tâm, độ đồng trục, độ lệch đường kính, độ vuông góc, độ dày thay đổi, độ cạn, số đo bán kính, hình tròn một phần
	Hướng tuyến tính		Độ thẳng (Z), độ thẳng (R), tỷ lệ côn, hình trụ, độ vuông, độ song song, độ lệch đường kính, độ thẳng trục
Chức năng xử lý phân tích			Chức năng khía (mức, góc, con trỏ), sự kết hợp của các phương pháp đánh giá độ tròn, đối chiếu giá trị danh nghĩa, hiển thị biên dạng 3D hình trụ (vẽ đường, tô bóng, đường đồng mức), hiển thị thời gian thực, hiển thị đồ thị đặc trưng (đường cong vùng chịu lực, phân bố biên độ chức năng, phổ công suất), chức năng đo tự động CNC, chức năng điều chỉnh tâm / nghiêng tự động
Chức năng đặc biệt			Gá đỡ cảm biến loại bù (tùy chọn)
Màn hình (màn hình màu)			17” (LCD)
Hiển thị			Điều kiện đo, thông số đo, nhận xét, điều kiện đầu ra của máy in, đồ họa hồ sơ (kế hoạch mở rộng, kế hoạch 3D), thông báo lỗi,..
Hệ thống ghi			Có thể chọn máy in màu hoặc máy in laser
Khác	Nguồn cấp (Điện áp được chỉ định), tần số		AC 100 đến 240 V ±10%, 50/60 Hz (yêu cầu tiếp đất)
	Tiêu thụ điện		800 VA (trừ máy in)
	Nguồn cấp khí	Áp suất cung cấp	0.5 đến 0.7 MPa
		Áp suất làm việc	0.4 Mpa
		Lượng tiêu thụ không khí	49 NL/phút
		Cung cấp không khí kết nối ống với thiết bị chính	Khớp ống một chạm cho lỗ đường kính ngoài ϕ8 mm

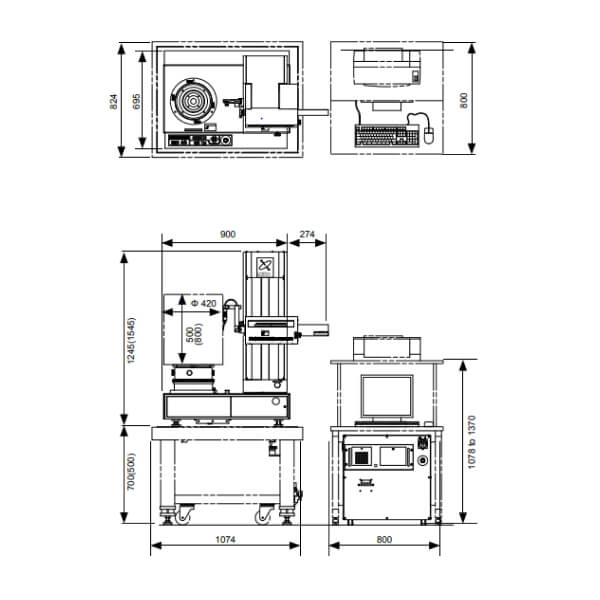

	Kích thước cài đặt (R x S x C) mm		1974 x 924 x 1950 mm	1974 x 924 x 2250 mm
	Trọng lượng (ngoại trừ các tùy chọn)		500 kg	520 kg
			(trừ bàn chống rung hoặc gá đỡ hệ thống)
