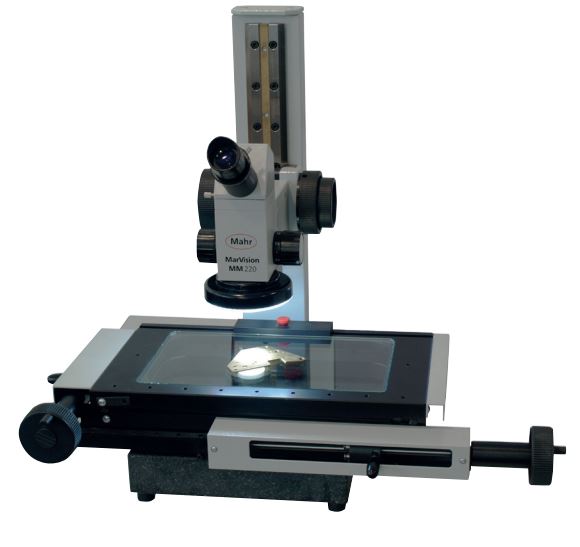

Kính hiển vi đo lường MarVision MM 220

Ứng dụng:

Dùng để đo khoảng cách (QC 100); lỗ khoan và góc và xác định các yếu tố hình học (điểm, đường thẳng, đường tròn, khoảng cách, giao điểm, vv) (QC 200) ví dụ: các bộ phận đục lỗ và linh hoạt, linh kiện nhựa cũng như bảng mạch điện tử

Thông số kỹ thuật

Mã đặt hàng		4246100	4246105	4246200	4246205	4246101	4246106	4246201	4246206	4246202	4246207
Loại sản phẩm		MM 220
Thiết bị hiển thị		QC 100		QC 200		QC 100		QC 200
Dải đo X/Y	mm	100 / 100				200 / 100				250 / 170
Trục Z hành trình	mm	200
Khối lượng tối đa bàn đế có thể tải	kg	20
Hệ thống đo lường		tích hợp thang đo tăng dần
Hệ thống đo lường – độ phân giải	mm	0,001
Hệ thống đo lường – E1 X/Y	µm	1,9 + (L/100) L tính bằng mm
Hệ thống đo lường – E2 XY	µm	2,9 + (L/100) L tính bằng mm
Độ phóng đại		độ thu phóng có thể thay đổi 8x- 40x
Trường hình ảnh – đường kính	mm	23 – 4
Chiều cao tối đa mẫu thử	mm	185
Chiều cao tối đa mẫu thử / 0.5-fold	mm	110
cụm mở rộng trục Z 200 mm	mm	385
Cụm mở rộng trục Z 200 mm / 0.5-fold	mm	310
Bố trí đèn		Đèn LED sự cố và truyền tải, có thể điều chỉnh riêng
Nguồn điện:		230 V / 50 Hz	110 V / 60 Hz	230 V / 50 Hz	110 V / 60 Hz	230 V / 50 Hz	110 V / 60 Hz	230 V / 50 Hz	110 V / 60 Hz	230 V / 50 Hz	110 V / 60 Hz
H x W x D	mm	550 x 480 x 430				550 x 650 x 530				550 x 700 x 600

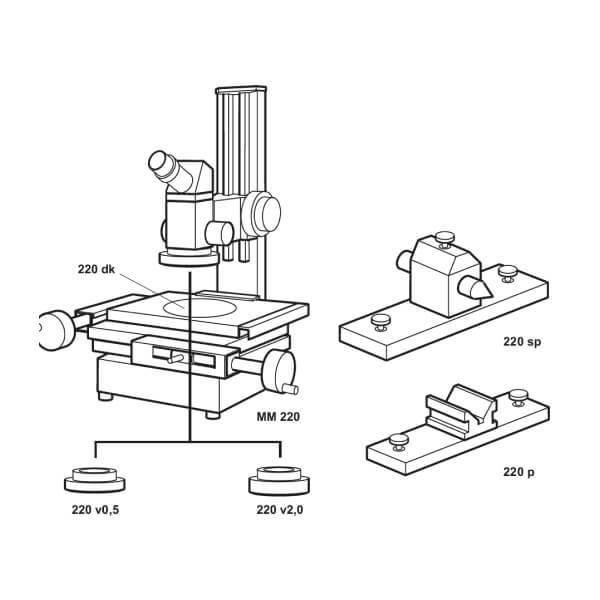

Phụ kiện

Mã đặt hàng	Tên sản phẩm	Loại sản phẩm
4246010	Đầu thị kính với thiết bị đo góc tùy chọn	200 w
4247050	Ánh sáng truyền qua LED viễn tâm tùy chọn để đo các bộ phận quay đối xứng	200 ld
4246051	Trục Z tùy chọn, cụm mở rộng 200 mm	320 Zv
4246111	Cầu dao đạp chân cho QC 220	200 qcs
4246020	Thấu kính phụ 0.5x	200 v0,5
4246021	Thấu kính phụ 2.0x	200 v2,0

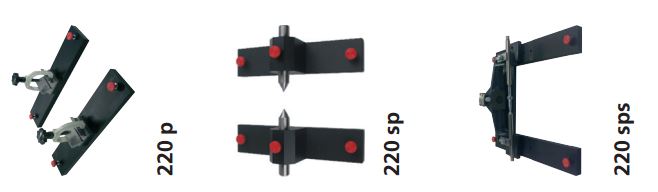

4246801	Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 100×100 mm, 200×100 mm)	220 p
4246802	Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 100×100 mm, 200×100 mm)	220 sp
4246806	Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 200 x 100 mm)	220 sps
4246920	Tấm kính xoay, D = 100 mm (bàn đo 200 x 100 mm)	200 dk
4246921	Tấm kính xoay, D = 100 mm (bàn đo 250 x 170 mm)	200 dg
4246821	Nút van 90° MM 220 / MM 320	220 as90
4245043	Nguồn sáng lạnh 240V	200 fs
4245042	Đèn sợi quang cổ ngỗng, 2-Arm, L=500mm D= 40mm	200 fl
4246901	Tiêu chuẩn hiệu chuẩn cho vòng tròn, có chứng chỉ hiệu chuẩn	320 nkz
4246071	Nắp bảo vệ cho bàn đo 100×100 and 200×100 mm
4246850	Khóa kẹp trong hộp gỗ	220 Set 1
4246851	Ray răng cưa cho dải đo 200 x 100 mm	220 Set 2/1
4246852	Ray răng cưa cho dải đo 250 x 170 mm	220 Set 2/2
4246854	Giá đỡ chữ V, mâm cặp và ụ	220 Set 3
4246855	Giá đỡ xoay không có mâm cặp và ray răng cưa	220 ds

Kính hiển vi đo lường

Đèn quang học chất lượng cao cho hình ảnh sắc nét và cường độ ánh sáng mạnh
Ống kính thu phóng với độ phóng đại thay đổi liên tục
Lấy nét bằng một tay quay tiện dụng, được gắn ở 2 bên, lý tưởng cho người thuận tay trái hoặc tay phải
Đầu lăng kính nghiêng đến 45 ° với điều chỉnh điốp
Đèn vòng LED, có thể điều chỉnh độ sáng
Đèn nền LED, có thể làm mờ
Đế đúc chắc chắn
Bàn đế XY ổn định được gắn chính xác
Điều chỉnh nhanh chóng và dễ dàng tất cả các trục
Độ chính xác và độ tin cậy tuyệt vời do hệ thống đo quang học tăng dần

Bộ điều khiển và màn hình QC 100

Màn hình LCD đồ họa có đèn nền độ tương phản cao
Màn hình dành cho trục X và Y

Bộ điều khiển và màn hình QC 200

Màn hình LCD đồ họa có đèn nền độ tương phản cao
Chức năng đo lường và đánh giá các điểm, đường thẳng, đường tròn, góc, khoảng cách và các đường thẳng cắt nhau
Chức năng ´Magic` là tính năng tiết kiệm thời gian tự động nhận dạng mẫu hình học đã có trong dữ liệu
Lập trình đo lường đơn giản với chế độ Teach-In
Trình tự lập trình dễ dàng nhờ hướng dẫn đồ họa trên màn hình
Hướng dẫn vận hành có nhiều ngôn ngữ khác nhau
Giao diện RS232 để xử lý dữ liệu đo được
Giao diện dữ liệu: Opto RS232C, USB
Trọn bộ bao gồm: thanh dừng tiêu chuẩn 220 as, bộ phận vận hành và màn hình QC 100 hoặc bộ phận vận hành và hiển thị QC 200, Sách hướng dẫn sử dụng
