Kính hiển vi đo lường MarVision MM 220
Ứng dụng:
- Dùng để đo khoảng cách (QC 100); lỗ khoan và góc và xác định các yếu tố hình học (điểm, đường thẳng, đường tròn, khoảng cách, giao điểm, vv) (QC 200) ví dụ: các bộ phận đục lỗ và linh hoạt, linh kiện nhựa cũng như bảng mạch điện tử
Thông số kỹ thuật
| Mã đặt hàng | 4246100 | 4246105 | 4246200 | 4246205 | 4246101 | 4246106 | 4246201 | 4246206 | 4246202 | 4246207 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Loại sản phẩm | MM 220 | ||||||||||
| Thiết bị hiển thị | QC 100 | QC 200 | QC 100 | QC 200 | |||||||
| Dải đo X/Y | mm | 100 / 100 | 200 / 100 | 250 / 170 | |||||||
| Trục Z hành trình | mm | 200 | |||||||||
| Khối lượng tối đa bàn đế có thể tải | kg | 20 | |||||||||
| Hệ thống đo lường | tích hợp thang đo tăng dần | ||||||||||
| Hệ thống đo lường – độ phân giải | mm | 0,001 | |||||||||
| Hệ thống đo lường – E1 X/Y | µm | 1,9 + (L/100) L tính bằng mm | |||||||||
| Hệ thống đo lường – E2 XY | µm | 2,9 + (L/100) L tính bằng mm | |||||||||
| Độ phóng đại | độ thu phóng có thể thay đổi 8x- 40x | ||||||||||
| Trường hình ảnh – đường kính | mm | 23 – 4 | |||||||||
| Chiều cao tối đa mẫu thử | mm | 185 | |||||||||
| Chiều cao tối đa mẫu thử / 0.5-fold | mm | 110 | |||||||||
| cụm mở rộng trục Z 200 mm | mm | 385 | |||||||||
| Cụm mở rộng trục Z 200 mm / 0.5-fold | mm | 310 | |||||||||
| Bố trí đèn | Đèn LED sự cố và truyền tải, có thể điều chỉnh riêng | ||||||||||
| Nguồn điện: | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | 230 V / 50 Hz | 110 V / 60 Hz | |
| H x W x D | mm | 550 x 480 x 430 | 550 x 650 x 530 | 550 x 700 x 600 | |||||||
Phụ kiện

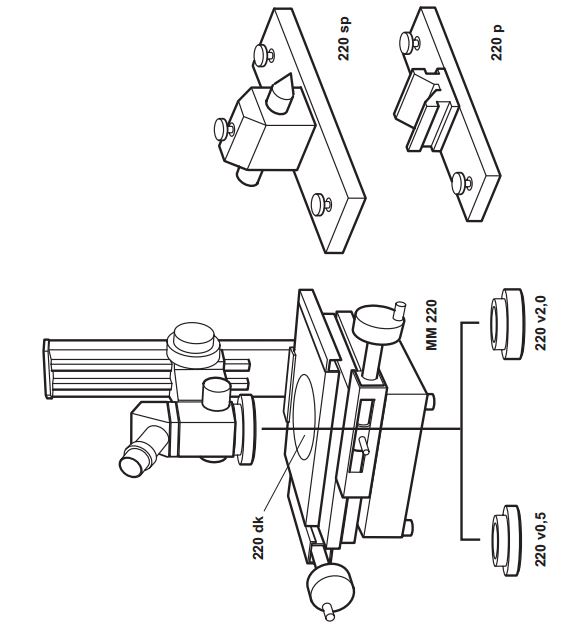

| Mã đặt hàng | Tên sản phẩm | Loại sản phẩm |
|---|---|---|
| 4246010 | Đầu thị kính với thiết bị đo góc tùy chọn | 200 w |
| 4247050 | Ánh sáng truyền qua LED viễn tâm tùy chọn để đo các bộ phận quay đối xứng | 200 ld |
| 4246051 | Trục Z tùy chọn, cụm mở rộng 200 mm | 320 Zv |
| 4246111 | Cầu dao đạp chân cho QC 220 | 200 qcs |
| 4246020 | Thấu kính phụ 0.5x | 200 v0,5 |
| 4246021 | Thấu kính phụ 2.0x | 200 v2,0 |

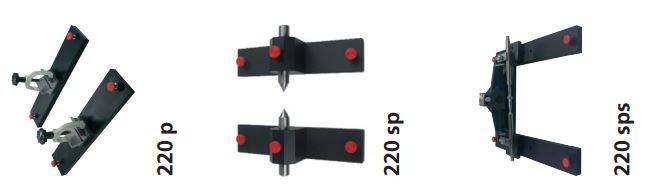

| 4246801 | Lăng kính, Cặp dây dẫn, có đường kính 5- 55 mm (bàn đo 100×100 mm, 200×100 mm) | 220 p |
| 4246802 | Giá đỡ trung tâm, Cặp dây dẫn, chiều cao tâm 40 mm (bàn đo 100×100 mm, 200×100 mm) | 220 sp |
| 4246806 | Giá đỡ trung tâm, chốt, cặp dây dẫn, chiều cao tâm 50 mm, khoảng cách giữa các tâm 130 mm (bàn đo 200 x 100 mm) | 220 sps |
| 4246920 | Tấm kính xoay, D = 100 mm (bàn đo 200 x 100 mm) | 200 dk |
| 4246921 | Tấm kính xoay, D = 100 mm (bàn đo 250 x 170 mm) | 200 dg |
| 4246821 | Nút van 90° MM 220 / MM 320 | 220 as90 |
| 4245043 | Nguồn sáng lạnh 240V | 200 fs |
| 4245042 | Đèn sợi quang cổ ngỗng, 2-Arm, L=500mm D= 40mm | 200 fl |
| 4246901 | Tiêu chuẩn hiệu chuẩn cho vòng tròn, có chứng chỉ hiệu chuẩn | 320 nkz |
| 4246071 | Nắp bảo vệ cho bàn đo 100×100 and 200×100 mm | |
| 4246850 | Khóa kẹp trong hộp gỗ | 220 Set 1 |
| 4246851 | Ray răng cưa cho dải đo 200 x 100 mm | 220 Set 2/1 |
| 4246852 | Ray răng cưa cho dải đo 250 x 170 mm | 220 Set 2/2 |
| 4246854 | Giá đỡ chữ V, mâm cặp và ụ | 220 Set 3 |
| 4246855 | Giá đỡ xoay không có mâm cặp và ray răng cưa | 220 ds |
Kính hiển vi đo lường
- Đèn quang học chất lượng cao cho hình ảnh sắc nét và cường độ ánh sáng mạnh
- Ống kính thu phóng với độ phóng đại thay đổi liên tục
- Lấy nét bằng một tay quay tiện dụng, được gắn ở 2 bên, lý tưởng cho người thuận tay trái hoặc tay phải
- Đầu lăng kính nghiêng đến 45 ° với điều chỉnh điốp
- Đèn vòng LED, có thể điều chỉnh độ sáng
- Đèn nền LED, có thể làm mờ
- Đế đúc chắc chắn
- Bàn đế XY ổn định được gắn chính xác
- Điều chỉnh nhanh chóng và dễ dàng tất cả các trục
- Độ chính xác và độ tin cậy tuyệt vời do hệ thống đo quang học tăng dần
Bộ điều khiển và màn hình QC 100
- Màn hình LCD đồ họa có đèn nền độ tương phản cao
- Màn hình dành cho trục X và Y
Bộ điều khiển và màn hình QC 200
- Màn hình LCD đồ họa có đèn nền độ tương phản cao
- Chức năng đo lường và đánh giá các điểm, đường thẳng, đường tròn, góc, khoảng cách và các đường thẳng cắt nhau
- Chức năng ´Magic` là tính năng tiết kiệm thời gian tự động nhận dạng mẫu hình học đã có trong dữ liệu
- Lập trình đo lường đơn giản với chế độ Teach-In
- Trình tự lập trình dễ dàng nhờ hướng dẫn đồ họa trên màn hình
- Hướng dẫn vận hành có nhiều ngôn ngữ khác nhau
- Giao diện RS232 để xử lý dữ liệu đo được
- Giao diện dữ liệu: Opto RS232C, USB
- Trọn bộ bao gồm: thanh dừng tiêu chuẩn 220 as, bộ phận vận hành và màn hình QC 100 hoặc bộ phận vận hành và hiển thị QC 200, Sách hướng dẫn sử dụng
