Bộ khối V Insize 6896-13

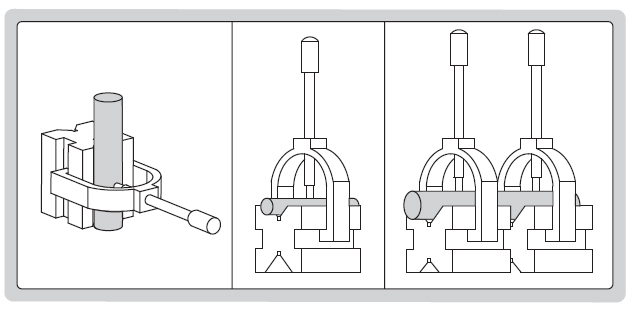

• Dùng để gá phôi hình trụ trong quá trình kiểm tra và gia công
• Gồm 2 khối V mỗi bộ
• Làm từ thép hợp kim
• Tiêu chuẩn độ cứng HRC60±2
• Rãnh chữ V ở mặt trên dành cho phôi lớn
• Rãnh chữ V ở mặt dưới dành cho phôi nhỏ (trừ mã 6896-10)

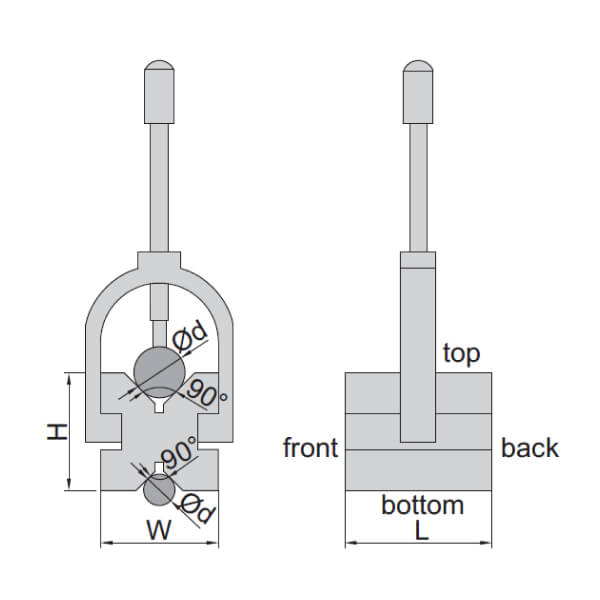

Mã đặt hàng	Kích thước (LxWxH)	Dải của trục phôi	Độ song song của 2 rãnh chữ V với mặt trên và dưới	Độ vuông góc của rãnh chữ V với mặt trước và sau	Chiều cao chênh lệch giữa 2 khối V của bộ
6896-10	25x20x20 mm	3-20 mm	3 µm	3 µm	3 µm
6896-11	50x40x40 mm	5-30 mm	5 µm	5 µm	5 µm
6896-12	80x63x63 mm	7-63 mm	5 µm	5 µm	5 µm
6896-13	100x80x80 mm	7-80 mm	5 µm	5 µm	5 µm
6896-14	70x140x140 mm	9-140 mm	5 µm	5 µm	5 µm
