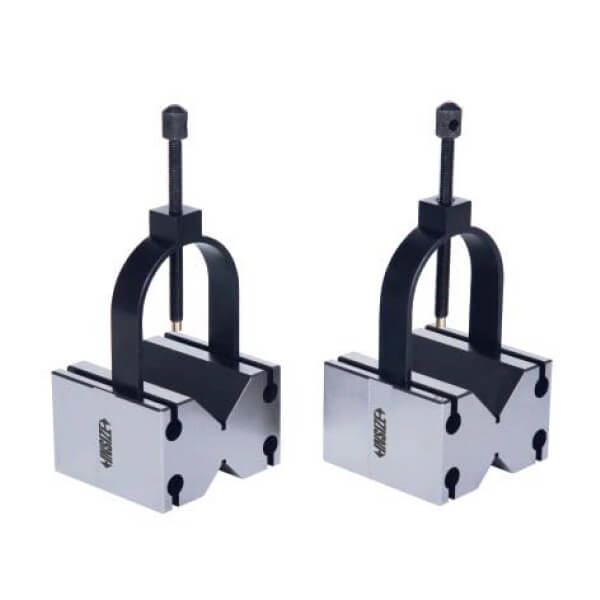

Bộ khối V Insize 6803-1

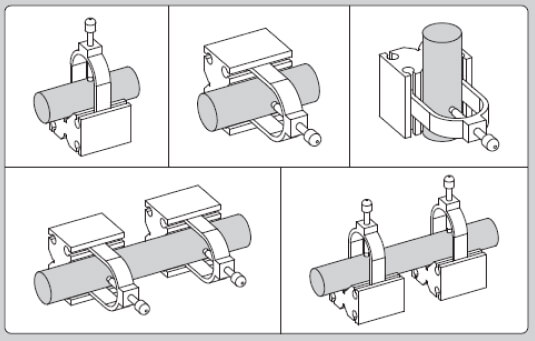

• Dùng để gá phôi hình trụ trong quá trình kiểm tra và gia công
• Gồm 2 khối V mỗi bộ
• Làm từ thép hợp kim
• Tiêu chuẩn độ cứng HRC60±2
• Rãnh chữ V ở mặt trên dành cho phôi lớn
• Rãnh chữ V ở mặt dưới dành cho phôi nhỏ

Mã đặt hàng	Kích thước (LxWxH)	Dải của trục phôi	Độ song song của 2 rãnh chữ V với mặt trên, dưới, trái phải	Độ vuông góc của rãnh chữ V với mặt trước và sau	Chiều cao chênh lệch giữa 2 khối V của bộ
6803-1	55 x 60 x 40 mm	4-35 mm	5 µm	5 µm	5 µm
6803-2	65 x 70 x 45 mm	4-47 mm	5 µm	5 µm	5 µm
