Mô tả

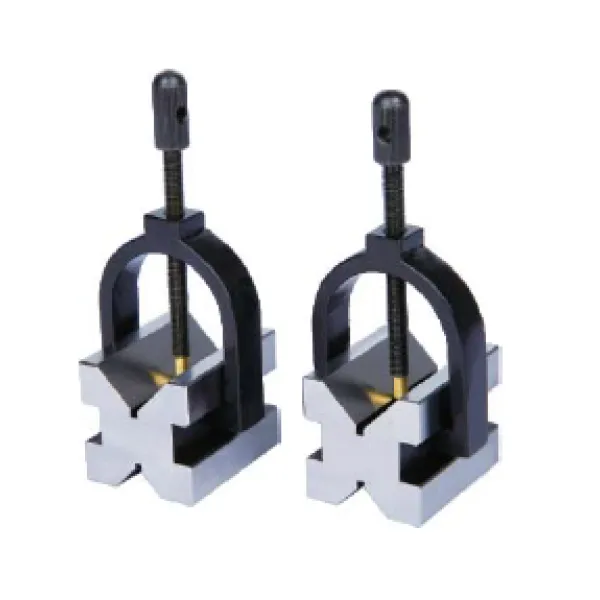

Bộ khối V Insize 6896
- Dùng để gá phôi hình trụ trong quá trình kiểm tra và gia công
- Gồm 2 khối V mỗi bộ
- Làm từ thép hợp kim
- Tiêu chuẩn độ cứng HRC60±2

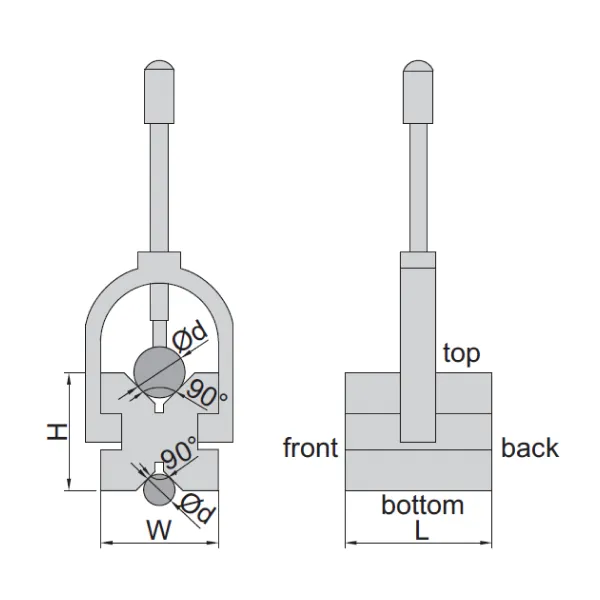

- Rãnh chữ V ở mặt trên dành cho phôi lớn
- Rãnh chữ V ở mặt dưới dành cho phôi nhỏ (trừ mã 6896-10)
| Mã đặt hàng | Kích thước (LxWxH) | Dải của trục phôi | Độ song song của 2 rãnh chữ V với mặt trên và dưới | Độ vuông góc của rãnh chữ V với mặt trước và sau | Chiều cao chênh lệch giữa 2 khối V của bộ |
|---|---|---|---|---|---|
| 6896-10 | 25x20x20 mm | 3-20 mm | 3 µm | 3 µm | 3 µm |
| 6896-11 | 50x40x40 mm | 5-30 mm | 5 µm | 5 µm | 5 µm |
| 6896-12 | 80x63x63 mm | 7-63 mm | 5 µm | 5 µm | 5 µm |
| 6896-13 | 100x80x80 mm | 7-80 mm | 5 µm | 5 µm | 5 µm |
| 6896-14 | 70x140x140 mm | 9-140 mm | 5 µm | 5 µm | 5 µm |
