Dưỡng đo ren là thiết bị đo cơ khí chính xác khá phổ biến trong đo lường, mục đích là dùng để kiểm tra lại chi tiết đường kính của lỗ ren và đầu vặn ren khi gia công đã đạt tiêu chuẩn trong giới hạn cho phép hay chưa. Để hiểu rõ thêm về sản phẩm này hãy cùng Tecostore tìm hiểu thông qua nội dung bài viết dưới đây nhé!

Dưỡng đo ren và phân loại của chúng

Dưỡng đo ren là gì?

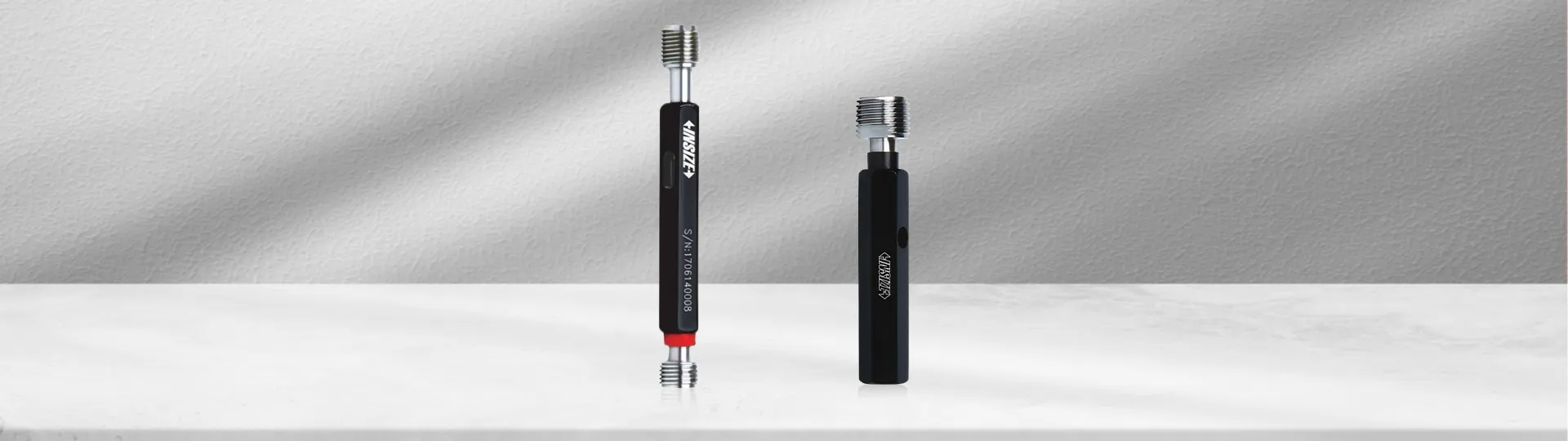

Dưỡng đo ren (hay còn gọi là Dưỡng ren) là một thiết bị dùng để đo đường kính và bước ren của chi tiết gia công, sản phẩm hoàn thiện. Dưỡng kiểm ren được sử dụng rộng rãi trong các ứng dụng yêu cầu dung sai chính xác của ren lỗ hay ren trục. Dưỡng đo ren (Thread gauge) được sử dụng để tiến hành kiểm tra định tính trên các thành phần được sản xuất theo tiêu chuẩn ren nhất định. Ren vít máy phổ biến nhất ở Châu Âu là ren thô ISO theo hệ mét.

Phân loại dưỡng đo ren

1. Dưỡng đo ren trong

Để kiểm tra sản phẩm đầu ren thành phẩm có đạt tiêu chuẩn hay không, kỹ thuật viên chỉ cần sử dụng thiết bị ren được kiểm tra qua 2 lỗ ren GO và NO GO Ring. Đầu tiên, vặn lỗ ren Go của thiết bị vào đầu ren của cụm. Tiếp theo, kỹ thuật sẽ sử dụng các lỗ ren NO GO Ring để vặn vào các đầu ren. Thước ren có 2 đầu GO và NO GO. Để được coi là đạt yêu cầu khi quay đầu GO đi, còn NO GO không đạt yêu cầu khi độ xoắn không vượt quá 2 vòng. Các trường hợp còn lại bị loại do không đạt tiêu chuẩn về ren.

2. Dưỡng đo ren ngoài

Muốn kiểm tra xem các lỗ ren đã đạt tiêu chuẩn chưa? Kỹ thuật viên chỉ cần đưa đầu GO của thiết bị vào cạnh cuối cùng của lỗ ren trên bộ phận. Tiếp theo, kỹ thuật viên sẽ lấy đầu No-Go của thiết bị và bắt vít trở lại chi tiết bằng các lỗ ren. Nếu thiết bị kiểm tra ren chỉ vào được một điểm thì phôi lỗ ren đạt tiêu chuẩn. Phần còn lại sẽ bị loại vì không đáp ứng tiêu chí phân luồng. Khác với dưỡng kiểm tra ren trong, dưỡng đo ren ngoài là 1 cặp, cái GO và NO GO.

Công dụng của dưỡng đo ren

• Dưỡng đo ren dùng để đo khoảng cách giữa các bước ren trong các chi tiết như cơ khí, chế tạo máy,… Khi sử dụng đồng hồ đo ren sẽ mang lại kết quả đo chính xác.
• Dưỡng đo ren được làm bằng thép không gỉ, sử dụng nhanh chóng và dễ dàng, mỗi thước đo là một bước ren tiêu chuẩn theo thông số về số lượng lưỡi dao trong mỗi nhóm.
• Sản phẩm này thường được sử dụng để đo kích thước ren trên mọi bu lông, đai ốc và phụ tùng thủy lực. Các tiêu chuẩn và chỉ số trên mỗi lá của thước đo chỉ cho chúng ta biết những gì cần sử dụng khi thực hiện phép đo.

Ngoài ra, việc sử dụng dưỡng đo ren cũng có thể hữu ích để xác định xem các bộ phận bên trong máy có còn hoạt động hay không, chẳng hạn như trục trong máy, từ đó có thể thay thế các bộ phận khác một cách thích hợp mà không ảnh hưởng đến bộ phận đó. máy móc.

Cách đọc dưỡng đo ren

Bước 1: Dùng thước đo để đo đường kính ngoài (đường kính đầu ren).
Bước 2: Sử dụng thước đo để xác định bước ren. Lưu ý rằng có nhiều sợi chỉ tương đối gần nhau, vì vậy hãy kiểm tra kỹ, dùng thước đo sợi chỉ vào ít nhất 4 đỉnh liên tiếp và thực hiện ít nhất một lượt dọc theo sợi chỉ để kiểm tra độ ăn khớp.
Bước 3: So sánh các giá trị đo được ở bước 1 và bước 2 để tìm loại ren tương ứng.

Lưu ý khi sử dụng dưỡng đo ren

Nên vệ sinh các bộ phận trước khi đo để kéo dài tuổi thọ của vòng đo. Hãy làm sạch bằng dung môi hoặc không khí và sơn lại bằng chất chống gỉ. Đồng hồ đo vòng phải nằm bằng phẳng để tránh chúng lăn khỏi bàn. Điều quan trọng cần lưu ý là tất cả các phép đo đều được thực hiện trên bảng thử nghiệm để tránh việc vô tình làm rơi thiết bị. Nếu thiết bị bị rơi, cần được kiểm tra ngay lập tức bằng phích cắm phù hợp. Vì chỉ cần một tác động nhỏ cũng có thể làm thay đổi kích thước của lưỡi đo.

Địa chỉ cung cấp dưỡng đo ren uy tín chất lượng

Trên đây là những chia sẻ chi tiết về dưỡng đo ren và những thông tin có liên quan của nó. Nếu bạn có nhu cầu mua sản phẩm này hay những sản phẩm khác như thước đo vết nứt bê tông, máy đo độ nhám, máy đo 3d, máy đo độ sâu,... thì có thể tham khảo trực tuyến tại website của cửa hàng http://tecostore.vn/ hoặc hotline: 0966580080. Với hệ thống mua bán trực tuyến uy tín, Tecostore cam kết đem đến cho khách hàng trải nghiệm mua sắm hài lòng nhất. Trân trọng cảm ơn!
