Độ nhám được xác định bằng mức độ bằng phẳng của bề mặt chi tiết sau khi đã trải qua các giai đoạn gia công cắt gọt như phay, tiện… Thông qua mắt thường, nhiều khi ta không thể thấy hết phần mấp mô còn sót lại trên chi tiết, chính vì vậy phải cần đến dụng cụ đo cơ khí chuyên nghiệp, đó là máy đo độ nhám.
Độ nhám bề mặt là gì?
Không phải tất cả nhưng một phần gồ ghề trên chi tiết sau gia công là kết quả của quá trình biến dạng dẻo của lớp bề mặt vật liệu trong quá trình cắt gọt, do ảnh hưởng của thao tác cắt, độ ma sát của dao cụ...Thường chúng sẽ được xác định là chiều dài của phần bề mặt được chọn để đo độ nhám được tính bằng bước mấp mô (p)/ chiều cao mấp mô (h), cụ thể như sau:
- Tỷ lệ P/h ≤ 50 thuộc nhám bề mặt, mấp mô có chiều cao h3.
- 50 ≤ p/h ≤ 1000 thuộc sóng bề mặt, mấp mô có chiều cao h2
- Tỷ lệ p/h > 1000 thuộc sai lệch hình dạng, mấp mô có chiều cao h1
Xác định được độ nhám bề mặt là cách để xác định sự phù hợp của bề mặt chi tiết đó cho một mục đích cụ thể. Mỗi sản phẩm lại yêu cầu độ nhám nhất định. Để đảm bảo tiêu chuẩn, ta xác định bằng máy đo độ nhám.
Máy đo độ nhám bề mặt và cấu tạo
Máy đo độ nhám là dụng cụ đo cơ khí phổ biến được sử dụng để đo các giá trị đánh giá độ nhám bề mặt Ra, Rz theo các đơn vị micromet (µm) hoặc micron (mm) nhằm xác định độ hoàn thiện bề mặt của chi tiết một cách dễ dàng và nhanh chóng. Máy thường có cấu tạo gồm 3 bộ phận: đầu đo, thân máy và màn hình hiển thị thông số kỹ thuật. Trong thao tác, đầu đo của máy có gắn bộ phận đầu dò hình côn (60° hoặc 90°) với đỉnh tròn có bán kính r ở mức µm kết nối với một con trượt di động. Bộ phận này sẽ tiếp xúc với bề mặt chi tiết trong vài giây và hiển thị ngay ra giá trị độ nhám bằng Ra hoặc Rz. Nổi bật trong dòng này là các sản phẩm máy đo độ nhám bề mặt Mitutoyo - Nhật Bản.
Top 3 máy đo độ nhám hiệu Mitutoyo phổ biến
Máy đo độ nhám cao cấp

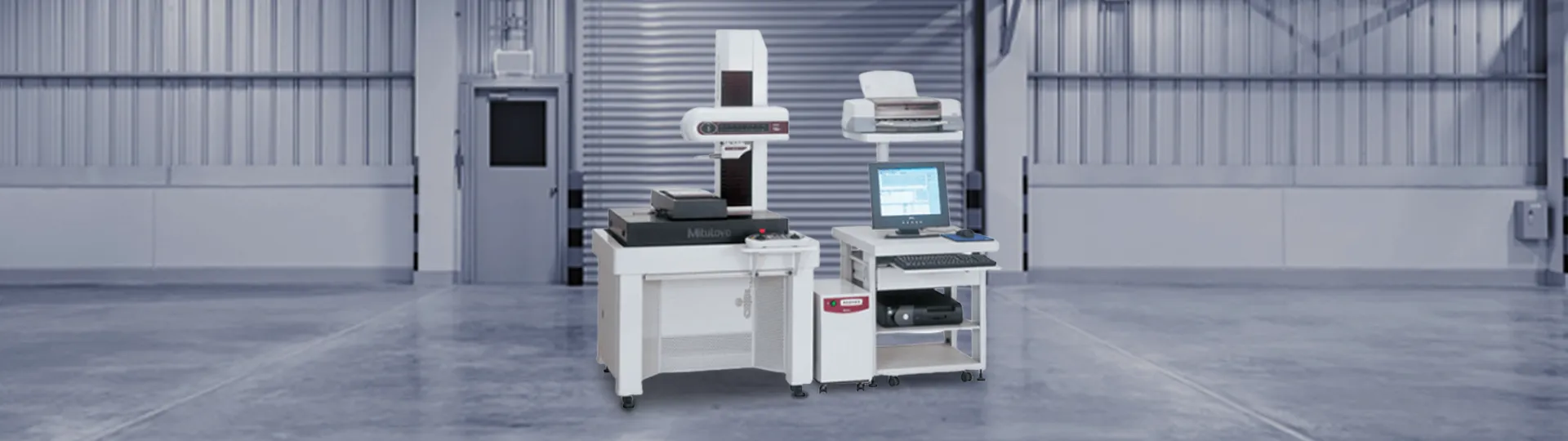

Máy đo độ nhám cao cấp Mitutoyo Surftest SV-3000CNC seri 178 là dụng cụ đo độ nhám bề mặt CNC có độ chính xác cao và cho phép đo độ nhám bề mặt theo cả hai trục X, Y. Mỗi trục có tốc độ truyền động tối đa là 200 mm/s, cho phép định vị tốc độ cao và thực hiện các tác vụ đo nhiều cấu hình/ nhiều phôi. Đối với các model trục α, chỉ cần nghiêng bộ truyền động là ta có thể thực hiện phép đo liên tục trên các bề mặt nằm ngang và nghiêng. Đối với các kiểu máy có bàn soi trục Y, phạm vi đo có thể mở rộng cho nhiều phôi… Các bàn quay kích thước θ1 và θ2 tùy chọn được thiết kế để sử dụng với các kiểu máy CNC cho phép nó mở rộng phạm vi ứng dụng đo CNC. Máy được tích hợp thiết bị an toàn chống va chạm, hỗ trợ dừng động ngay cả khi phần thân chính của nó va chạm với phôi hoặc vật cố định.
Máy chiếu biên dạng
Máy chiếu biên dạng thẳng đứng có có kích thước chiếu trung bình 11.8" (300mm), mã sản phẩm này có tính linh hoạt cao và dễ dàng vận hành. Thiết kế bộ đếm XY kỹ thuật số dễ đọc nằm gần màn hình chiếu để giảm thiểu hoạt động của mắt. Ngoài ra, máy có cấu tạo màn hình thước đo góc đọc số tạo điều kiện thuận lợi cho việc đo góc.
Máy đo độ nhám cầm tay
Máy đo độ nhám cầm tay Mitutoyo được thiết kế hiện đại với màn hình LCD đồ họa màu 2.4 inch, kết hợp đèn nền hiệu quả quan sát trong môi trường thiếu sáng đồng thời mang đến khả năng đọc chính xác và sự hiển thị trực quan dễ dàng cho người sử dụng. Surftest SJ-210 có thẻ dễ dàng vận hành bằng nút bấm ở mặt trước của thiết bị và bên dưới nắp trượt đạt ưu điểm vượt trội nhờ khả năng tối ưu lên tới 10 điều kiện đo và hồ sơ kết quả đo được lưu vào thư viện bên trong máy. Máy cũng có thẻ nhớ ngoài để lưu dữ liệu, cài đặt bảo mật bằng mật khẩu cao cấp cùng giao diện hiển thị 16 ngôn ngữ phù hợp với người dùng thuộc nhiều quốc gia khác nhau. Máy đo độ nhám cầm tay là thiết bị công nghệ đảm bảo đủ các tiêu chuẩn: JIS (JIS-B0601-2001, JIS-B0601-1994, JIS B0601-1982), VDA, ISO-1997, và ANSI.
Mua dụng cụ cơ khí chính xác ở đâu?
Để mua các thiết bị cơ khí chính xác, máy đo độ nhám trực tuyến dễ dàng mà vẫn được đảm bảo các quyền lợi tiêu dùng tối thiểu như chính sách bảo hành, hỗ trợ giá, chi phí vận chuyển và tư vấn kỹ thuật… tất cả chỉ có tại Tecostore. Liên hệ ngay t website tecostore.vn hoặc liên hệ hotline 0966580080. Tecostore luôn sẵn lòng đồng hành với quý khách trong mọi công việc đời sống!
