Mô tả

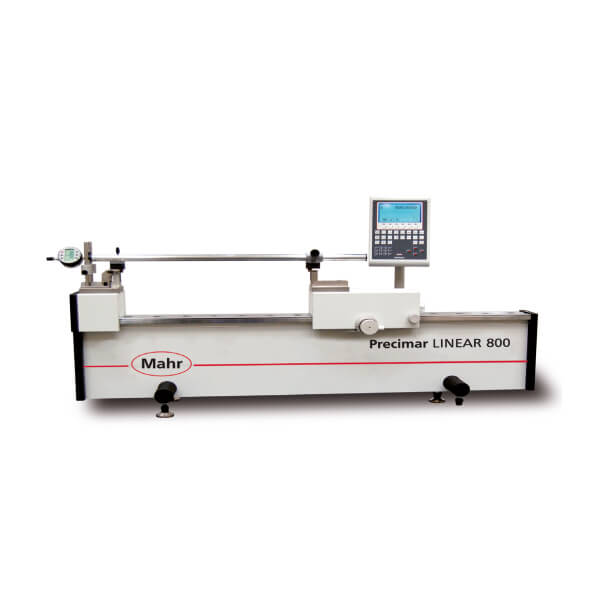

Thiết bị hiệu chuẩn chiều dài Precimar Linear Serie
Thông số kỹ thuật
| LINEAR 800 | LINEAR 1200 | LINEAR 2000 | |
|---|---|---|---|
| Dải đo cho phép đo bên ngoài [mm] | 0 đến 815 | 0 đến 1215 | 0 đến 2015 |
| Dải đo cho phép đo bên trong [mm] | 40 đến 855 | 40 đến 1255 | 40 đến 2055 |
| Đo lường không chắc chắn MPEE1 (L in mm) [µm] | ≤ (0,7 + L/1000) | ≤ (0,7 + L/1000) | ≤ (0,7 + L/1000) |
| Độ lặp lại | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
| Chiều dài thiết bị [mm] | 1250 | 1650 | 2450 |
| Khối lượng (kg) | xấp xỉ. 155 | xấp xỉ. 210 | xấp xỉ. 320 |
Phụ kiện
- Kiểm tra thiết lập cho panme đo ngoài
- Thiết bị kẹp cho thiết bị đo 2 điểm dùng cho bàn đo phổ biến
- Hỗ trợ thiết bị đo lớn, 2 điểm và định vị chính xác và thiết lập của chúng trên LINEAR
- Hỗ trợ điều chỉnh độ cao để thiết lập thiết bị đo lỗ khoan lớn
- Tấm đỡ cho vòng > 200 mm
- Thiết bị giữ cho dụng cụ đo dài
- Phần đính kèm cho thiết bị chụp nhanh so sánh quay số
- Hệ thống đo chiều cao cho bàn đo phổ biến
- Bàn đỡ bổ sung cho các đối tượng đo dài
- Đo khe với các bi Ø 20 mm; với các khối đo; với trục chính Ø 15 mm và Ø 7,5 mm
- Thước kẹp, thiết bị đo lỗ khoan, đầu cắm, phần tử kẹp
- Thiết lập kiểm tra cho thiết bị đo chiều cao
- Hỗ trợ cho panme đo trong
- Sự cân bằng nhiệt độ
Ứng dụng
- Thiết lập đầu dò đa năng, e.g. Multimar 844 T
- Thiết lập thiết bị đo lỗ khoan 2 điểm, e.g. Intramess 844 N
- Thiết lập dụng cụ chỉ thị so sánh nhanh, e.g. MaraMeter840 F
- Kiểm tra và điểu chỉnh panme đo ngoài
- Kiểm tra điều chỉnh các kích thước, thanh, vv.
- Kiểm tra các thước kẹp
- Kiểm tra và cài đặt panme đo trong
- Đo các bộ phận hình trụ
- Đo các kích thước bên trong và các lỗ khoan , vv.
LINEAR của Mahr rất lý tưởng cho việc sử dụng để cài đặt và điều chỉnh gần khu vực sản xuất. Cung cấp cài đặt chính xác của các thiết bị đo so sánh bên trong và bên ngoài, panme đo trong, thiết bị đo lỗ khoan 2 điểm, thiết bị chỉ thị so sánh nhanh và nhiều thiết bị đo khác
Thay đổi vô hạn kích thước tiêu chuẩn, the LINEAR là 1 thiết bị tiết kiệm chi phí, thay thế hiệu quả để cài đặt thiết bị đo, điều chỉnh các vòng và các khối thiết bị đo.
Các ưu điểm chính bao gồm dễ xử lý, thời gian thiết lập ngắn và khả năng thiết lập bất kỳ kích thước nào. Một bộ điều chỉnh lực đo có thể chuyển đổi, cho cả phép đo bên ngoài và bên trong, mang lại kết quả đo độc lập với người dùng.
- Thanh cơ sở được làm từ thép, cung cấp hành vi nhiệt giống như các đối tượng cài đặt và đo lường
- Thanh dẫn hướng không gỉ
- Có gắn cân bằng thép
- Vận hành dễ dàng
- Điều chỉnh chính xác tới 1/10 µm
- Các giá trị đo được hiển thị với MarCheck
- Đơn vị hiển thị với chức năng đo lường mở rộng, kết nối USB cho máy in và kết nối USB và giao diện RS 232 để chuyển sang máy tính
- Hiệu chuẩn nhà máy hoặc hiệu chuẩn DAkkS / DKD có thể được cung cấp thêm cho trạm đo này.
